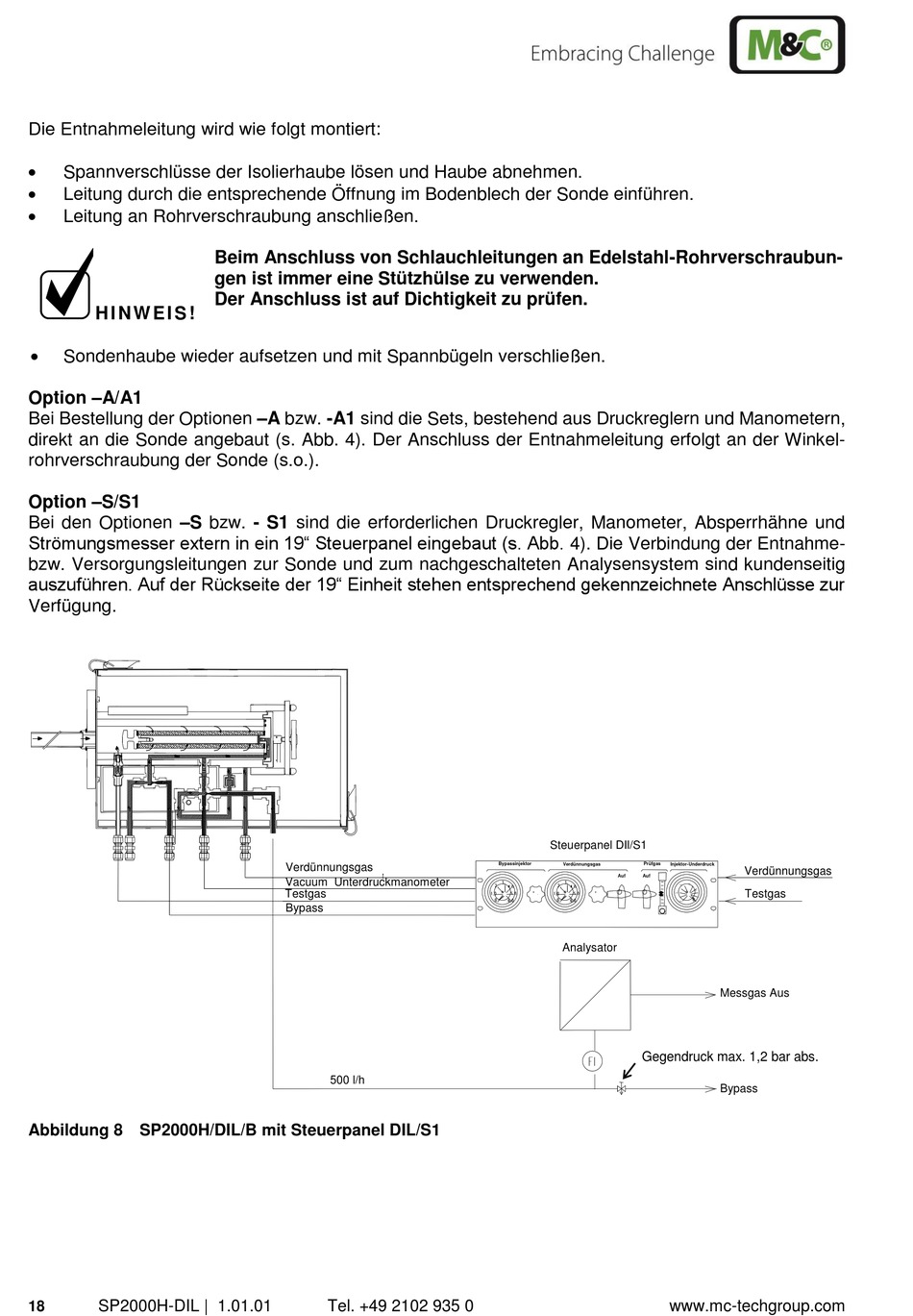

Abbildung 8 Sp2000H/Dil/B Mit Steuerpanel Dil/S1 - M&C SP Serie Betriebsanleitung

Die Entnahmeleitung wird wie folgt montiert:

Spannverschlüsse der Isolierhaube lösen und Haube abnehmen.

Leitung durch die entsprechende Öffnung im Bodenblech der Sonde einführen.

Leitung an Rohrverschraubung anschließen.
H I N W E I S !

Sondenhaube wieder aufsetzen und mit Spannbügeln verschließen.
Option –A/A1
Bei Bestellung der Optionen –A bzw. -A1 sind die Sets, bestehend aus Druckreglern und Manometern,
direkt an die Sonde angebaut (s. Abb. 4). Der Anschluss der Entnahmeleitung erfolgt an der Winkel-
rohrverschraubung der Sonde (s.o.).
Option –S/S1
Bei den Optionen –S bzw. - S1 sind die erforderlichen Druckregler, Manometer, Absperrhähne und
Strömungsmesser extern in ein 19" Steuerpanel eingebaut (s. Abb. 4). Die Verbindung der Entnahme-
bzw. Versorgungsleitungen zur Sonde und zum nachgeschalteten Analysensystem sind kundenseitig
auszuführen. Auf der Rückseite der 19" Einheit stehen entsprechend gekennzeichnete Anschlüsse zur
Verfügung.

Abbildung 8 SP2000H/DIL/B mit Steuerpanel DIL/S1
