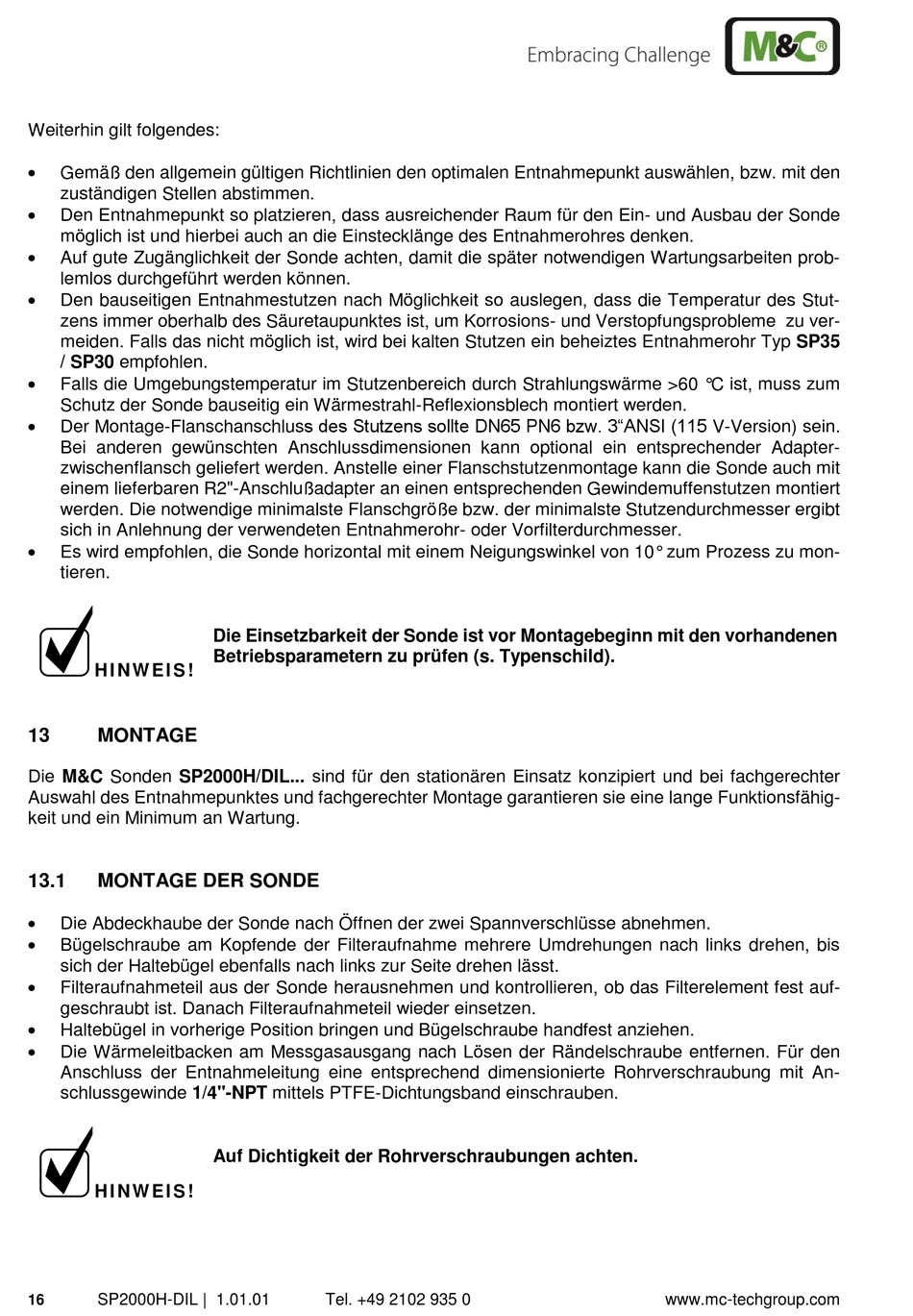

Weiterhin gilt folgendes:

Gemäß den allgemein gültigen Richtlinien den optimalen Entnahmepunkt auswählen, bzw. mit den
zuständigen Stellen abstimmen.

Den Entnahmepunkt so platzieren, dass ausreichender Raum für den Ein- und Ausbau der Sonde
möglich ist und hierbei auch an die Einstecklänge des Entnahmerohres denken.

Auf gute Zugänglichkeit der Sonde achten, damit die später notwendigen Wartungsarbeiten prob-
lemlos durchgeführt werden können.

Den bauseitigen Entnahmestutzen nach Möglichkeit so auslegen, dass die Temperatur des Stut-
zens immer oberhalb des Säuretaupunktes ist, um Korrosions- und Verstopfungsprobleme zu ver-
meiden. Falls das nicht möglich ist, wird bei kalten Stutzen ein beheiztes Entnahmerohr Typ SP35
/ SP30 empfohlen.

Falls die Umgebungstemperatur im Stutzenbereich durch Strahlungswärme >60 °C ist, muss zum
Schutz der Sonde bauseitig ein Wärmestrahl-Reflexionsblech montiert werden.

Der Montage-Flanschanschluss des Stutzens sollte DN65 PN6 bzw. 3"ANSI (115 V-Version) sein.
Bei anderen gewünschten Anschlussdimensionen kann optional ein entsprechender Adapter-
zwischenflansch geliefert werden. Anstelle einer Flanschstutzenmontage kann die Sonde auch mit
einem lieferbaren R2"-Anschlußadapter an einen entsprechenden Gewindemuffenstutzen montiert
werden. Die notwendige minimalste Flanschgröße bzw. der minimalste Stutzendurchmesser ergibt
sich in Anlehnung der verwendeten Entnahmerohr- oder Vorfilterdurchmesser.

Es wird empfohlen, die Sonde horizontal mit einem Neigungswinkel von 10° zum Prozess zu mon-
tieren.
H I N W E I S !
13

MONTAGE

Die M&C Sonden SP2000H/DIL... sind für den stationären Einsatz konzipiert und bei fachgerechter
Auswahl des Entnahmepunktes und fachgerechter Montage garantieren sie eine lange Funktionsfähig-
keit und ein Minimum an Wartung.
13.1

MONTAGE DER SONDE


Die Abdeckhaube der Sonde nach Öffnen der zwei Spannverschlüsse abnehmen.

Bügelschraube am Kopfende der Filteraufnahme mehrere Umdrehungen nach links drehen, bis
sich der Haltebügel ebenfalls nach links zur Seite drehen lässt.

Filteraufnahmeteil aus der Sonde herausnehmen und kontrollieren, ob das Filterelement fest auf-
geschraubt ist. Danach Filteraufnahmeteil wieder einsetzen.

Haltebügel in vorherige Position bringen und Bügelschraube handfest anziehen.

Die Wärmeleitbacken am Messgasausgang nach Lösen der Rändelschraube entfernen. Für den
Anschluss der Entnahmeleitung eine entsprechend dimensionierte Rohrverschraubung mit An-
schlussgewinde 1/4"-NPT mittels PTFE-Dichtungsband einschrauben.
H I N W E I S !
SP2000H-DIL | 1.01.01
16
Die Einsetzbarkeit der Sonde ist vor Montagebeginn mit den vorhandenen
Betriebsparametern zu prüfen (s. Typenschild).
Auf Dichtigkeit der Rohrverschraubungen achten.
