9 DAS VERDÜNNUNGSPRINZIP
Das Funktionsprinzip der Verdünnungssonde basiert auf der Ultraschallströmung durch eine kritische
Düse (s. Abb. 6). Der Fluss durch die Düse ist konstant, wenn der Differenzdruck über der Düse größer
als 500 mbar ist. Bei atmosphärischem Eingangsdruck (P
am Düsenausgang (P
Den erforderlichen Unterdruck am Düsenausgang erzeugt ein Injektor, der mit Verdünnungsgas betrie-
ben wird.
Je nach Wahl der kritischen Düse und des Injektortyps sind Verdünnungsraten zwischen 10:1 und 500:1
zu realisieren (Injektor Typ 1). Die folgende Tabelle gibt eine Übersicht über den Verdünnungsfaktor
und die Messgasmenge bei Verwendung des Injektors I (480 – 600 Nl/h):
Düsentyp
Verdünnungsverhältnis*
Volumenstrom durch die kritische Düse [Nl/h]
* Mit Injektor II 50:1 bis 2000:1

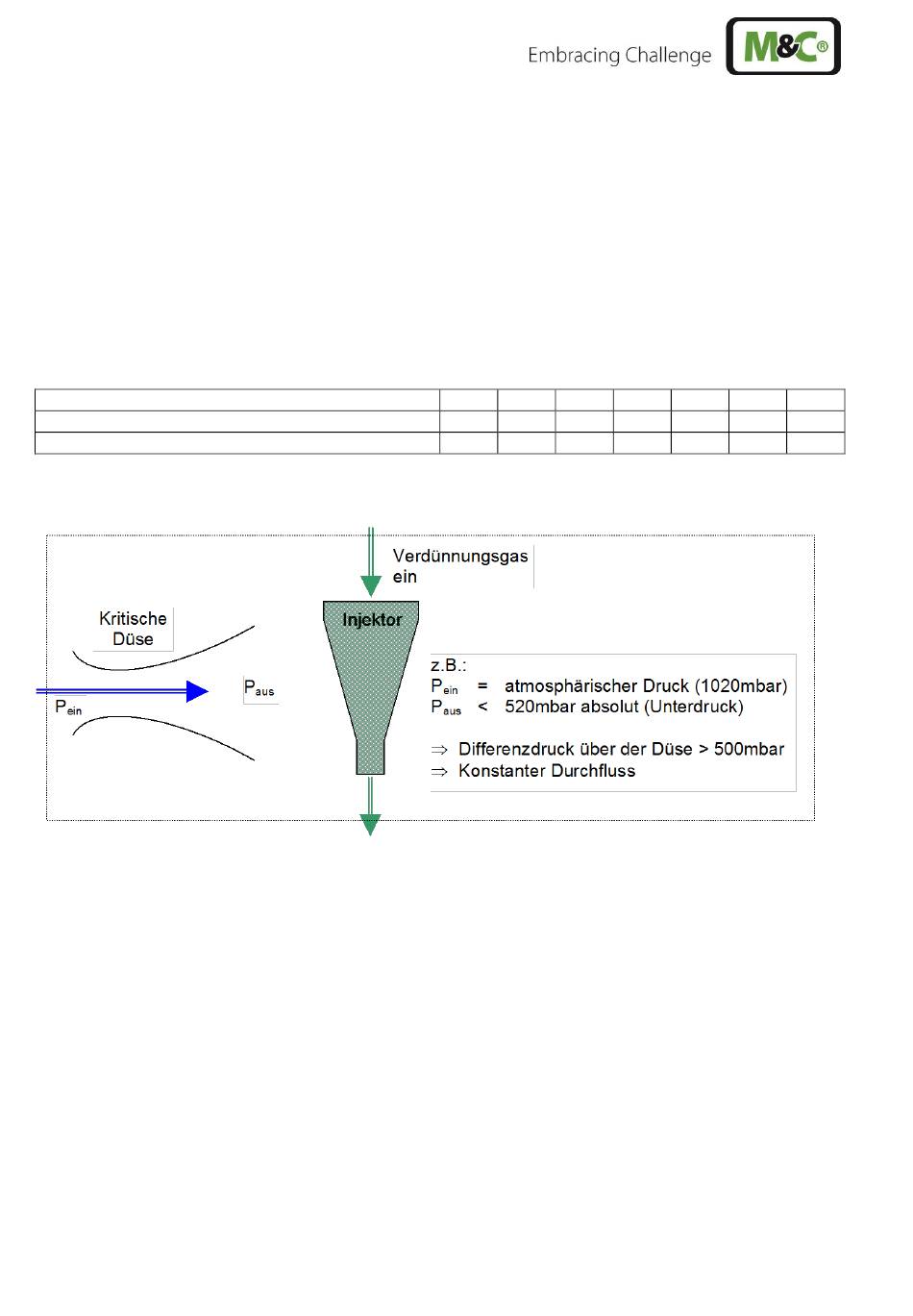

Abbildung 6 Verdünnungsprinzip
Die Überprüfung der Verdünnungsraten und die genaue Einstellung der Druckverhältnisse ist in Kapitel
14.1 beschrieben.
