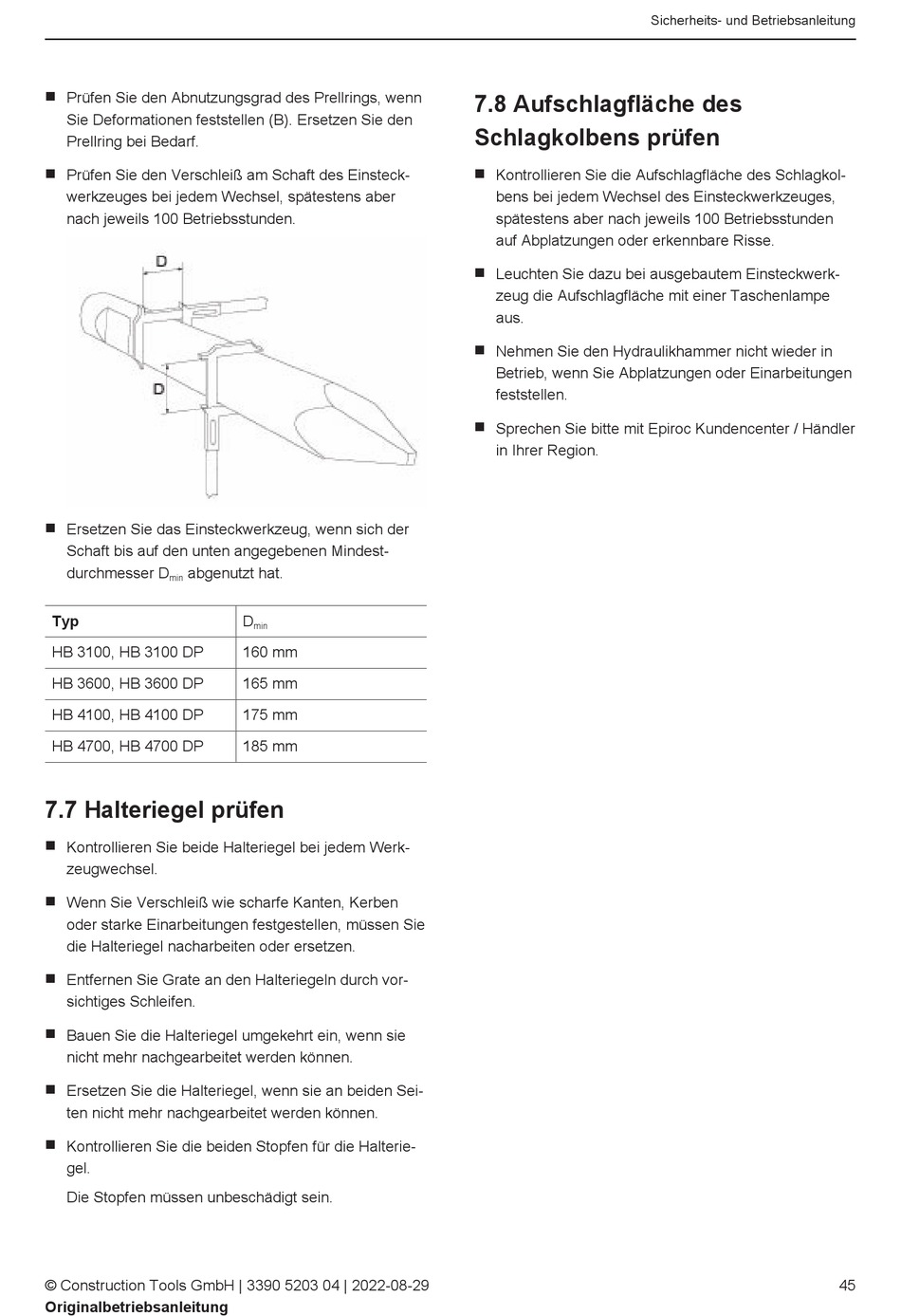

n Prüfen Sie den Abnutzungsgrad des Prellrings, wenn
Sie Deformationen feststellen (B). Ersetzen Sie den
Prellring bei Bedarf.
n Prüfen Sie den Verschleiß am Schaft des Einsteck-
werkzeuges bei jedem Wechsel, spätestens aber
nach jeweils 100 Betriebsstunden.
n Ersetzen Sie das Einsteckwerkzeug, wenn sich der
Schaft bis auf den unten angegebenen Mindest-
durchmesser D
abgenutzt hat.
min
Typ
HB 3100, HB 3100 DP
HB 3600, HB 3600 DP
HB 4100, HB 4100 DP
HB 4700, HB 4700 DP
7.7 Halteriegel prüfen
n Kontrollieren Sie beide Halteriegel bei jedem Werk-
zeugwechsel.
n Wenn Sie Verschleiß wie scharfe Kanten, Kerben
oder starke Einarbeitungen festgestellen, müssen Sie
die Halteriegel nacharbeiten oder ersetzen.
n Entfernen Sie Grate an den Halteriegeln durch vor-
sichtiges Schleifen.
n Bauen Sie die Halteriegel umgekehrt ein, wenn sie
nicht mehr nachgearbeitet werden können.
n Ersetzen Sie die Halteriegel, wenn sie an beiden Sei-
ten nicht mehr nachgearbeitet werden können.
n Kontrollieren Sie die beiden Stopfen für die Halterie-
gel.
Die Stopfen müssen unbeschädigt sein.
© Construction Tools GmbH | 3390 5203 04 | 2022-08-29
Originalbetriebsanleitung
D
min
160 mm
165 mm
175 mm
185 mm
7.8 Aufschlagfläche des
Schlagkolbens prüfen
n Kontrollieren Sie die Aufschlagfläche des Schlagkol-
bens bei jedem Wechsel des Einsteckwerkzeuges,
spätestens aber nach jeweils 100 Betriebsstunden
auf Abplatzungen oder erkennbare Risse.
n Leuchten Sie dazu bei ausgebautem Einsteckwerk-
zeug die Aufschlagfläche mit einer Taschenlampe
aus.
n Nehmen Sie den Hydraulikhammer nicht wieder in
Betrieb, wenn Sie Abplatzungen oder Einarbeitungen
feststellen.
n Sprechen Sie bitte mit Epiroc Kundencenter / Händler
in Ihrer Region.
Sicherheits- und Betriebsanleitung
45
