Betrieb mit Kühlschlange

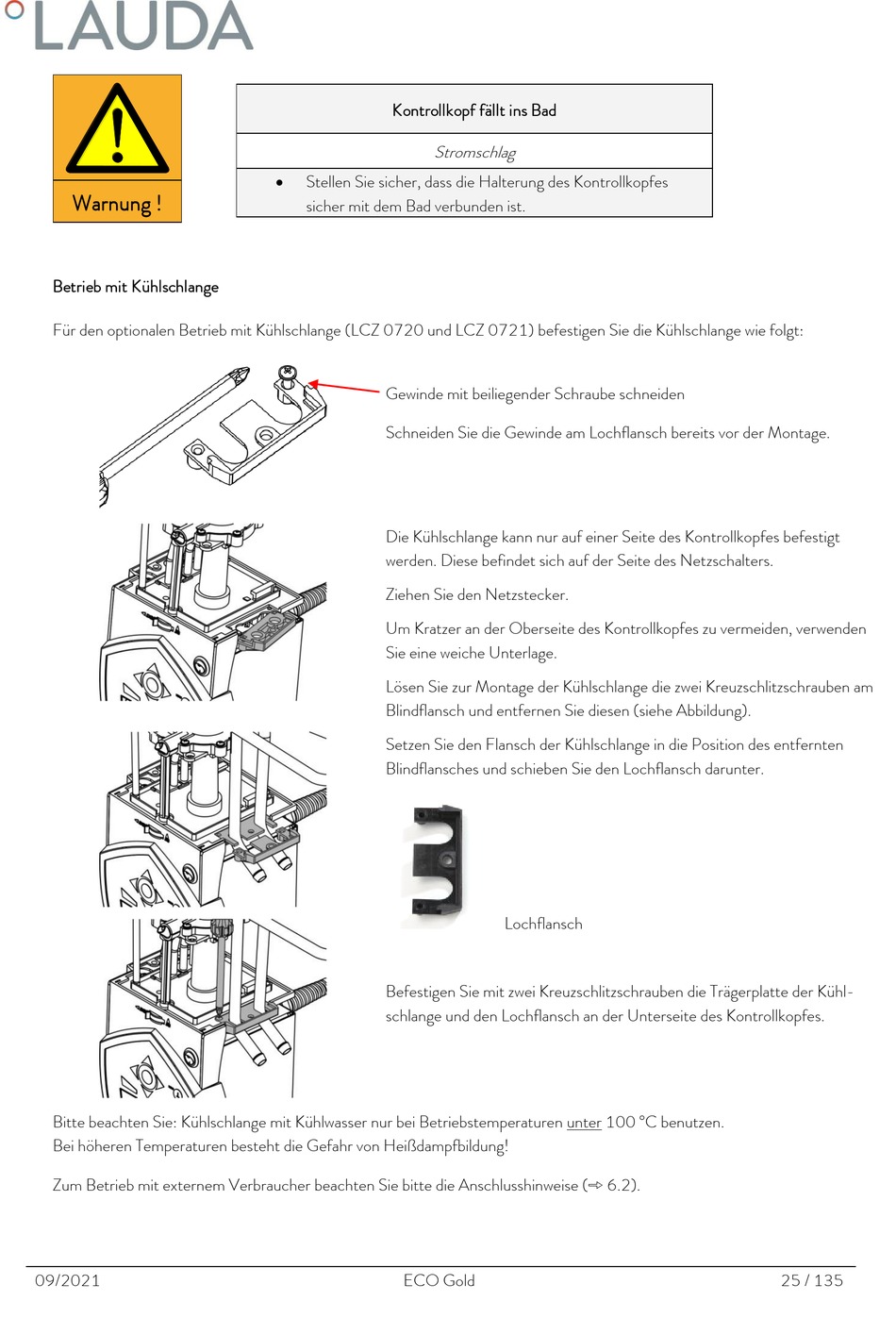

Für den optionalen Betrieb mit Kühlschlange (LCZ 0720 und LCZ 0721) befestigen Sie die Kühlschlange wie folgt:
Bitte beachten Sie: Kühlschlange mit Kühlwasser nur bei Betriebstemperaturen unter 100 °C benutzen.
Bei höheren Temperaturen besteht die Gefahr von Heißdampfbildung!
Zum Betrieb mit externem Verbraucher beachten Sie bitte die Anschlusshinweise ( 6.2).
09/2021
Kontrollkopf fällt ins Bad
Stromschlag
Stellen Sie sicher, dass die Halterung des Kontrollkopfes
sicher mit dem Bad verbunden ist.
Gewinde mit beiliegender Schraube schneiden
Schneiden Sie die Gewinde am Lochflansch bereits vor der Montage.
Die Kühlschlange kann nur auf einer Seite des Kontrollkopfes befestigt
werden. Diese befindet sich auf der Seite des Netzschalters.
Ziehen Sie den Netzstecker.
Um Kratzer an der Oberseite des Kontrollkopfes zu vermeiden, verwenden
Sie eine weiche Unterlage.
Lösen Sie zur Montage der Kühlschlange die zwei Kreuzschlitzschrauben am
Blindflansch und entfernen Sie diesen (siehe Abbildung).
Setzen Sie den Flansch der Kühlschlange in die Position des entfernten
Blindflansches und schieben Sie den Lochflansch darunter.
Befestigen Sie mit zwei Kreuzschlitzschrauben die Trägerplatte der Kühl-
schlange und den Lochflansch an der Unterseite des Kontrollkopfes.
