Originalbetriebsanleitung

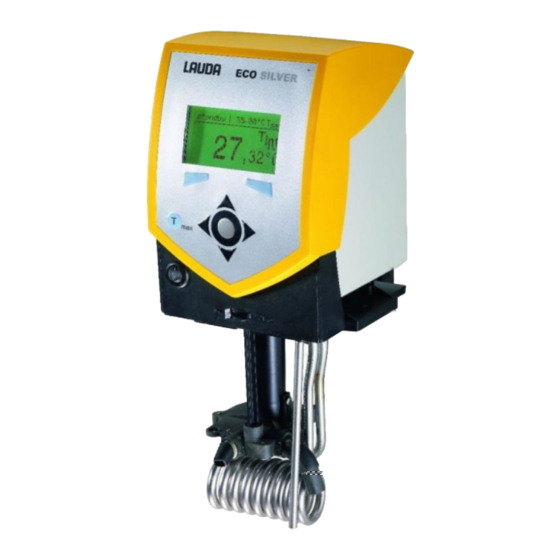

ECO SILVER
Wärme- und Kältethermostate mit Kontrollkopf SILVER
Einhängethermostat
ECO SILVER
Wärmethermostate
E 4 S, E 10 S, E 15 S, E 20 S, E 25 S, E 40 S,
ET 6 S, ET 12 S, ET 15 S, ET 20 S
Kältethermostate mit natürlichem Kältemittel
RE 420 S(W)N, RE 620 S(W)N, RE 630 S(W)N,
RE 1050 S(W)N, RE 1225 S(W)N, RE 2025 S(W)N
Deutsch
LAUDA DR. R. WOBSER GMBH & CO. KG
Ausgabe 03/2011 a3
Postfach 1251
97912 Lauda-Königshofen
Deutschland
YACD0093
Gültig ab:
Telefon: +49 9343/ 503-0
Software Regelsystem ab Version 1.29
Fax : +49 9343/ 503-222
Software Schutzsystem ab Version 1.29
E-Mail
info@lauda.de
Software Kältesystem ab Version 1.25
Internet
http://www.lauda.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lauda ECO Silver

Inhaltszusammenfassung für Lauda ECO Silver

  • Seite 1 ET 6 S, ET 12 S, ET 15 S, ET 20 S Kältethermostate mit natürlichem Kältemittel RE 420 S(W)N, RE 620 S(W)N, RE 630 S(W)N, RE 1050 S(W)N, RE 1225 S(W)N, RE 2025 S(W)N Deutsch LAUDA DR. R. WOBSER GMBH & CO. KG Ausgabe 03/2011 a3 Postfach 1251 97912 Lauda-Königshofen Deutschland YACD0093 Gültig ab:...

  • Seite 3: Inhaltsverzeichnis

    ECO SILVER Inhaltsverzeichnis SICHERHEIT..............................6 ..........................6 ICHERHEITSHINWEISE ..........................7 LLGEMEINE ICHERHEIT ......................8 PEZIELLE ICHERHEITSHINWEISE ALLGEMEIN ...............................10 ........................10 ESCHREIBUNG DES ERÄTES .....................10 ESTIMMUNGSGEMÄßE ERWENDUNG ....................10 ICHTBESTIMMUNGSGEMÄßE ERWENDUNG ..............10 ERANTWORTUNG DES ETREIBERS ICHERHEITSHINWEISE EG-K ..........................10 ONFORMITÄT GERÄTEBESCHREIBUNG ........................11 ............................11 ERÄTETYPEN ..............................11 UMPE ..........................11 ROGRAMMGEBER ............................11...
  • Seite 4 ECO SILVER 8.2.5 Seriennummern anzeigen......................51 ...............................52 ARTUNG 8.3.1 Reinigung ............................52 8.3.2 Wartungsintervalle nach VDI 3033 ....................53 8.3.3 Prüfung der Temperierflüssigkeit....................53 8.3.4 Reinigung des Verflüssigers ......................54 8.3.4.1 Luftgekühlter Verflüssiger......................54 8.3.4.2 Wassergekühlter Verflüssiger....................55 ............................57 EHLERSUCHE .........................58 NTSORGUNGSHINWEISE 8.5.1 Entsorgung des Kältemittels ......................58 8.5.2...
  • Seite 5 ECO SILVER F.4.3 Den Thermostaten an den PC anschließen ................101 F.4.4 Wo liegt der ECO Virtual COM Port?..................103 RS 232/485 S EFEHLE UND EHLERMELDUNGEN GÜLTIG FÜR DIE CHNITTSTELLENMODULE UND FÜR DIE USB-S ..........................105 CHNITTSTELLE F.5.1 Schreibbefehle Schnittstelle (Datenvorgabe an den Thermostaten)..........105 F.5.2...

  • Seite 6: Sicherheit

    ECO SILVER Sicherheit Sicherheitshinweise Art und Quelle Folgen bei Nichtbeachtung • Maßnahme 1 • Maßnahme … Gefahr ! „GEFAHR“ weist auf eine unmittelbar gefährliche Situation hin, die – wenn die Sicherheitsbestimmungen missachtet werden – den Tod oder schwere, irrever- sible Verletzungen zur Folge haben kann.

  • Seite 7: Allgemeine Sicherheit

    ECO SILVER Allgemeine Sicherheit Lesen Sie diese Betriebsanleitung bitte aufmerksam durch. Sie enthält wichtige Informationen für den Umgang mit diesem Gerät. Falls Sie Fragen haben, wenden Sie sich bitte an unseren Service ( 8.6). Befolgen Sie alle Anweisungen in dieser Betriebsanleitung. Nur so können Sie einen sachgemäßen Umgang mit dem Gerät sicherstellen.

  • Seite 8: Spezielle Sicherheitshinweise

    ECO SILVER Spezielle Sicherheitshinweise Die Verwendung des Thermostaten ist nur unter folgenden Bedingungen zulässig: • Die Aufstellfläche muss dicht, eben, rutschfest und nicht brennbar sein. Stellen Sie den Thermosta- ten nicht an Tischkanten auf. • Halten Sie den vorgegebenen Wandabstand ein ( 6.1).
  • Seite 9 - Bedienen Sie keinen Schalter am Gerät oder an anderer Stelle im Raum. - Erzeugen Sie keine Flamme oder Funken. - Lüften Sie sofort gründlich den Raum und setzen Sie sich mit dem LAUDA Service Temperier- geräte in Verbindung. • Serviceventile sowie die kältemittelführende Leitung am Kühlwasserventil bei wassergekühlten Geräten werden mit einem gelben Schrumpfschlauch mit dem Warnhinweis "feuergefährlich"...

  • Seite 10: Allgemein

    Kälte-Wärme-Bad- und Umwälzthermostat (ein Kälte-Wärme-Thermostat), im Folgenden als „Kältethermos- tat“ bezeichnet, wird zum Abkühlen und Erhitzen von Flüssigkeiten eingesetzt. Bestimmungsgemäße Verwendung Dieser LAUDA Thermostat ist ausschließlich zum Abkühlen/Erhitzen von Flüssigkeitsbädern gebaut. Im Falle des Einhängethermostaten müssen die verwendeten Bäder sichere Befestigungsmöglichkeiten aufweisen. •...

  • Seite 11: Gerätebeschreibung

    Gerätetypen Wärmethermostate Die Typenbezeichnung der LAUDA Wärmethermostate setzt sich aus dem vorangestellten E für ECO, dem ungefähren Badvolumen in Litern und einem S für die Gerätevariante SILVER zusammen. Beispiel: E 10 S ist ein Wärmethermostat mit einem maximalen Badvolumen von 10 Litern in der Gerä- tevariante SILVER.

  • Seite 12: Schnittstellenmodule

    F) angeschlossen und eingeschoben werden. Folgende Module sind zur Zeit verfügbar: 1. Analogmodul (LAUDA Best. Nr. LRZ 912) mit 2 Eingängen und 2 Ausgängen auf 6-polige DIN Buchse. Die Ein- und Ausgänge sind voneinander unabhängig als 4...20 mA, 0...20 mA oder 0...10 V Schnittstelle einstellbar.

  • Seite 13: Bedien- Und Funktionselemente

    ECO SILVER Bedien- und Funktionselemente Auf den folgenden Seiten werden der Kontrollkopf ECO SILVER, das Bedienfeld und die Gerätetypen Wärme- /Kältethermostat dargestellt. Kontrollkopf ECO SILVER (mit Schraubklemme als Einhängethermostat verwendbar) Lichtsensor zur automatischen Regulierung der Displayhelligkeit Monochromes LCD-Display Bedienfeld (siehe folgende Seite) Netzschalter Umschalter zur Aufteilung des externen und internen Pumpenförderstroms...
  • Seite 14 ECO SILVER Bedienfeld und Displayanzeige ECO SILVER 30,00 °C T 73 °C Anzeige Menü Standby Display Bedienfeld Statusanzeige Softkeys links und rechts Anzeige des internen oder externen Eingabetaste Temperaturwertes (T oder T Softkeyleiste Pfeiltasten (Cursortasten) für Auf, Ab, Links und...
  • Seite 15 ECO SILVER Rückansicht Kontrollkopf ECO SILVER Mini-USB-Schnittstelle Oberer Modulschacht ca. 51 x 27 mm für Analog-, RS 232/485-, Profibusmodul und Kontaktmodule Unterer Modulschacht ca. 51 x 17 mm für Pt100/LiBus-Modul Anschlussbuchse 75S für Regelungskabel des Kälteunterteils für RE 1050 S Typenschild Anschlussbuchse 51H für Spannungsversorgung zwischen Kontrollkopf und Kälteunterteil...
  • Seite 16 ECO SILVER Wärmethermostate ECO SILVER Kühlschlangenanschlüsse Pumpenanschluss: Vorlauf und Rücklauf (serienmäßig nur bei E 4 S und ET 15 S) Baddeckel (serienmäßig nur bei E 4 S) Vier Standfüße Typenschild Netzanschlusskabel Badentleerungshahn Badentleerungsstutzen Bedien- und Funktionselemente 01.04.11/ YACD0093...
  • Seite 17 ECO SILVER Kältethermostate ECO SILVER Pumpenanschluss: Vorlauf und Rücklauf mit Oliven, Durchmesser 13 mm (Kunststoff) Baddeckel Griffmulde vorne Lüftungsgitter (beidseitig) Frontblende (ohne Werkzeug abnehmbar Vier Standfüße Bedien- und Funktionselemente 01.04.11/ YACD0093...
  • Seite 18 ECO SILVER Typenschild Verbindungskabel zwischen Kontrollkopf und Kälteunterteil Griffmulde hinten Regelungskabel des Kälteunterteils (nur bei RE 1050 S) Badentleerungshahn Badentleerungsstutzen Lüftungsgitter Anschlüsse für Wasserkühlung Bedien- und Funktionselemente 01.04.11/ YACD0093...

  • Seite 19: Transport Und Auspacken

    Transportschäden. Sollten das Gerät oder das Zubehör wider Erwarten beschädigt sein, informieren Sie unverzüglich den Spediteur, damit ein Schadensprotokoll erstellt und eine Überprüfung des Transport- schadens erfolgen kann. Bitte verständigen Sie unverzüglich den LAUDA Service Temperiergeräte ( 8.6). Auspacken 01.04.11/ YACD0093...
  • Seite 20 Kältethermostate mit natürlichem Kälte- EZB 792 mittel Betriebsanleitung (dieses YACD0093 Alle Thermostate Dokument) Senden Sie die Garantiekarte bitte ausge- Garantiekarte füllt an LAUDA zurück! Bitte senden Sie im eigenen Interesse die Garantiekarte sofort ausgefüllt an LAUDA zurück! ( 8.7) Vorbereitungen 01.04.11/ YACD0093...

  • Seite 21: Vor Der Inbetriebnahme

    ECO SILVER Vor der Inbetriebnahme Bitte beachten Sie: − Das Gerät kann bis zu einer Umgebungstemperatur von 40 °C betrieben werden. − Eine höhere Umgebungstemperatur kann sich negativ auf die Kälteleistung verwendeter Thermostate auswirken. − Bei Inbetriebnahme des Kälteaggregates nach einer längeren Stillstandsphase können je nach Raum- temperatur und Gerätetyp bis zu 30 Minuten vergehen, bis die Nennkälteleistung zur Verfügung steht.
  • Seite 22 ECO SILVER Zusammenbau als Einhängethermostat − Schieben Sie die Schraubklemme an der Unterseite des Kon- trollkopfes in die Führungsschienen. − Hängen Sie den Thermostaten mit der Schraubklemme in das zu temperierende Gefäß ( 9) ein und schrauben Sie diese durch Drehen an der Rändelschraube am Badrand fest.
  • Seite 23 ECO SILVER schlitzschrauben am Blindflansch und entfernen Sie diesen. − Setzen Sie den Flansch der Kühlschlange in die Position des entfernten Blindflansches und schieben Sie den Lochflansch darunter. Lochflansch − Befestigen Sie mit zwei Kreuzschlitzschrauben die Trägerplat- te der Kühlschlange und den Lochflansch an der Unterseite des Kontrollkopfes.
  • Seite 24 ECO SILVER Zusammenbau als Kältethermostat Hinweis Herabfallen / Umstürzen des Geräts Sachschaden • Kippen Sie das Kältegerät während des Transports nicht und stellen Sie es niemals kopfüber! − Stellen Sie das Gerät nach dem Transport möglichst 2 Stunden vor Inbetriebnahme auf, damit sich ggf. Ölverlagerungen zurück- bilden und der Kompressor seine maximale Leistung entwickeln kann.
  • Seite 25 ECO SILVER Anschluss des Kühlwassers Beachten Sie für den Anschluss der Kühlwasserversorgung folgende Bedingungen: Kühlwasserdruck (Zulauf - Auslauf) max. 10 bar Überdruck Differenzdruck (Zulauf - Auslauf) min. 3,0 bar Kühlwassertemperatur 10 bis 15 °C empfohlen, 10 bis 30 °C zulässig (mit Leistungseinschränkungen) Kühlwassermenge...

  • Seite 26: Anschluss Externer Verbraucher

    ECO SILVER Anschluss externer Verbraucher Zum Anschluss externer Verbraucher ist für Wärmethermostate ein Pumpenanschlussset als Zubehör 9) erhältlich. Bei Kältethermostaten und bei Wärmethermostaten E 4 S und ET 15 S ist das Pumpenanschlussset serienmäßig enthalten. Verwechslung von Pumpenstutzen und Kühlschlange Hinweis Umweltgefährdung durch Ausfluss von Temperierflüssigkeit...
  • Seite 27 ECO SILVER − Drehen Sie den Pumpenausgang für die externe Badumwälzung nach unten. − Stecken Sie das Schlauchstück des Pumpenanschlusssets auf den Ausflusskrümmer und setzen Sie die Pumpenanschlüsse in die Position des entfernten Blindflansches. − Schieben den Lochflansch unter die Pumpenanschlüsse und be- festigen Sie diesen mit zwei Kreuzschlitzschrauben an der Unter- seite des Kontrollkopfes.
  • Seite 28 ECO SILVER Betrieb als Umwälzthermostat Zur Gewährleistung des größten Volumenstroms achten Sie beim Betrieb als Umwälzthermostat auf möglichst kurze Schlauchverbindungen mit dem größtmöglichen Schlau- chinnendurchmesser. − Verbinden Sie je einen Schlauch mit 11-12 mm lichter Weite ( 6.4) mit den Pumpenanschlüssen.

  • Seite 29: Füllen Und Entleeren

    ECO SILVER Füllen und Entleeren LAUDA übernimmt keine Haftung bei Schäden, die durch Verwendung einer ungeeigneten Temperierflüs- sigkeit entstehen (freigegebene Temperierflüssigkeiten ( 6.4)). Kontakt mit Temperierflüssigkeit beim Befüllen / Entleeren Gesundheitliche Gefährdung beim Einatmen, Schäden an Augen und Haut •...
  • Seite 30 ECO SILVER Entleeren und Wechsel der Temperierflüssigkeit − Schalten Sie den Thermostaten aus und ziehen Sie den Netzstecker! − Gerät und Temperierflüssigkeit auf Raumtemperatur ab- kühlen/erwärmen lassen. − Stecken Sie einen Schlauch auf den Badentleerungsstut- zen. − Lassen Sie die Temperierflüssigkeit durch Öffnen des Entleerungshahns an der Geräterückseite ab.

  • Seite 31: Temperierflüssigkeiten, Kühlwasser Und Schläuche

    Ungeeignet sind eisenhaltiges Wasser (Rostbildung), chlorhaltiges Wasser (Lochkorrosion) und unbe- handeltes Flusswasser („Algenbildung“). − Die Badkessel der LAUDA ECO Thermostate sind aus Edelstahl 1.4301 gefertigt und dementsprechend resistent gegen mechanische und chemische Beanspruchungen. − Metalle haben unterschiedliche elektrochemische Potentiale. Daher kann es im Falle eines direkten Kontaktes zwischen Kessel und einem Gestell (zum Beispiel Kupfer) zu elektrochemischer Oxidation kommen.
  • Seite 32 ECO SILVER − Beachten Sie bei der Auswahl der Temperierflüssigkeit, dass an der unteren Grenze des Arbeitstempera- turbereichs durch die steigende Viskosität mit einer Verschlechterung der Temperiereigenschaften zu rechnen ist. Nutzen Sie deshalb den Arbeitstemperaturbereich nur bei Bedarf ganz aus.
  • Seite 33 ECO SILVER Geeignete Kühlwasserqualität pH – Wert 7,5 – 9,0 Sulfate [SO < 70 mg/L Hydrogencarbonat [HCO -]/ Sulfate [SO > 1,0 Gesamthärte 4,0 – 8,5 °dH Hydrogencarbonat [HCO 70 – 300 mg/L 10 - 500 μs/cm Leitfähigkeit Chloride (Cl <...
  • Seite 34 ECO SILVER c) Freigegebene Elastomerschläuche lichte Weite Temperaturbe- Schlauchart Einsatzbereich Bestellnummer Ø mm reich °C für alle LAUDA Temperier- EPDM-Schlauch 10...120 flüssigkeiten außer Ultra 350 RKJ 111 unisoliert und Mineralöle für alle LAUDA Temperier- EPDM-Schlauch 10...120 flüssigkeiten außer Ultra 350...

  • Seite 35: Temperierflüssigkeiten

    Temperaturen über 20 °C: Kühlung durch die Wasserleitung. Achten Sie dabei auf möglichst sparsamen Verbrauch! Temperaturen unter 20 °C: An die Pumpenanschlüsse kann ein LAUDA Durchlaufkühler DLK 10 oder DLK 25 angeschlossen werden. Den Durchlaufkühler bauen Sie in die Rücklaufleitung des Verbrauchers zum Thermostaten ein.

  • Seite 36: Einbau Von Modulen

    ECO SILVER Einbau von Modulen Beachten Sie beim Einbau von Modulen grundsätzlich diesen Sicherheitshinweis: Spannungsführende Teile beim Einbau von Modulen Stromschlag • Trennen Sie das Gerät vor dem Moduleinbau vom Warnung ! Netz! • Lassen Sie den Einbau nur durch Fachpersonal durchführen!
  • Seite 37 ECO SILVER − Stecken Sie das Busverbindungskabel auf (roter Ste- cker auf rote Buchse). − Führen Sie das Modul in den entsprechenden Schacht ein und befestigen es mit den beiden Kreuzschlitz- schrauben. − Schließen Sie den Netzstecker wieder an und schalten Sie den Thermostaten ein.

  • Seite 38: Betrieb

    ECO SILVER Betrieb Befolgen Sie grundsätzlich diese Sicherheitshinweise: Kontrollkopf fällt ins Bad Stromschlag • Stellen Sie sicher, dass die Halterung des Kontrollkopfes sicher mit dem Bad verbunden ist. Warnung ! Einbringen niedrig siedender Flüssigkeit (z.B. Wasser in heißes Öl), Eigenschaftsänderung der Flüssigkeit (Reduzierung des Brennpunkts) Verpuffung, Verbrennung, Verbrühung, Feuer...
  • Seite 39 • Erzeugen Sie keine Flamme oder Funken. • Lüften Sie sofort gründlich den Raum und setzen Sie sich mit dem LAUDA-Service in Verbindung. • Beachten Sie die erforderliche Größe des Aufstel- lungsraums (Mindestraumvolumen 1 m³ je 8 g Pro- pan R290)! Betrieb 01.04.11/ YACD0093...

  • Seite 40: Einschalten

    ECO SILVER Überdruckgefährdung durch zu hohe Umgebungstempe- ratur im Stillstand Austritt von Kältemittel und Verletzung durch Explosion • Beachten Sie die zulässige Lager- und Betriebstem- Warnung ! peratur. Einschalten − Schalten Sie das Gerät mit dem Netzschalter an der Front ein.

  • Seite 41: Menüstruktur

    ECO SILVER Menüstruktur Mit den Softkeytasten können Sie beim Kontrollkopf ECO SILVER folgende Menüpunkte anwählen: Stufe 6 Stufe 5 intern Pt100 Stufe 4 extern Pt100 Stufe 3 Stufe 2 intern Pt100 Stufe 1 extern Pt100 Regelgröße Offsetquelle manuell/auto Regelparameter Differenz Soll-/Istwert...

  • Seite 42: Displaydarstellungen

    ECO SILVER Displaydarstellungen Die ECO Thermostate bieten Ihnen eine intuitive Menüführung an. Im Folgenden werden die möglichen Fensteransichten und die darin vorkommenden Symbole erläutert. 7.3.1 Grundfenster Grundfenster in der normalen Darstellung Folgende Informationen werden, je nach Betriebszustand, ange- zeigt: Pumpe läuft mit angezeigter Pumpenstufe;...

  • Seite 43: Menüfenster

    Statusanzeige aktiv. 7.3.2 Menüfenster Das Menü der ECO SILVER Thermostate besteht aus mehreren Menüebenen. Mit den Pfeiltasten , , , können Sie die Menüpunkte aufrufen und diese mit der Eingabetaste auswählen. Symbolisiert die Eingabetaste bzw. deren hinterlegte Funktion.

  • Seite 44: Eingabefenster

    ECO SILVER 7.3.3 Eingabefenster Die Eingabe von Werten erfolgt über das Eingabefenster. Im Eingabefenster werden folgende Informationen angezeigt: In der ersten Zeile steht der Eingabeparameter in Kurzform (vgl. Beispiel T soll Min. und Max. geben die Grenzen für die Werteingabe an.

  • Seite 45: Temperatursollwert Einstellen

    ECO SILVER − Bestätigen Sie mit der Eingabetaste 85 °C 29,76 °C - - - Tmax - - - Durch Loslassen der Taste gelangen Sie ohne Änderung in die Menüebene zurück. Für T gilt: 5 Kelvin über gewünschter Badtemperatur, jedoch mindestens 25 K unterhalb des Brenn- punktes der verwendeten Temperierflüssigkeit.

  • Seite 46: Pumpenstufe Einstellen

    ECO SILVER 7.4.3 Pumpenstufe einstellen Bei der ECO Variopumpe stehen Ihnen sechs Pumpenstufen zur Verfügung, mit denen Sie die Badum- wälzung, Fördermenge, Druck, und den mechanischen Wärmeeintrag optimieren können. Bei kleinen Thermostaten (z.B. E 4 S, RE 415 S, RE 420 S) ohne externe Verbraucher ist Leistungsstufe 1 bis 3 sinnvoll und ausreichend.

  • Seite 47: Temperaturgrenzwerte Festlegen

    Durch Drücken von (ESC) gelangen Sie ohne Änderung in die Menüebene zurück. 7.4.6 Menüsprache wählen Die ECO SILVER Thermostate bieten Ihnen die Möglichkeit die Menüsprachen Englisch, Deutsch, Französisch, Spanisch und Italienisch auszuwählen. − Aktivieren Sie die Softkeyleiste durch Drücken einer beliebigen Taste.

  • Seite 48: Instandhaltung

    Warnungen sind üblicherweise nicht sicherheitsrelevant. Das Gerät läuft weiter. Fehler: Falls ein Fehler auftritt, schalten Sie das Gerät am Netzschalter aus. Tritt nach Einschalten des Gerätes der Fehler erneut auf, kontaktieren Sie bitte den LAUDA Service Temperiergeräte ( 8.6) oder Ihren lokalen Service! Alle ggf.

  • Seite 49: Unterniveau: Alarm Und Überprüfung

    Entsperren Sie die Anzeige „Pumpe Unterniveau“ mit Schalten Sie das Gerät sofort ab und ziehen den Netzstecker, falls Unregelmäßigkeiten bei der Überprü- fung der Sicherheitseinrichtungen auftreten. Kontaktieren Sie den LAUDA Service Temperiergeräte ( 8.7) oder Ihren lokalen Service! Instandhaltung 01.04.11/ YACD0093...

  • Seite 50: Gerätestatus

    ECO SILVER Gerätestatus Hier können aufgelaufene Fehlermeldungen sowie Geräte- und Softwaredaten abgerufen werden. − Aktivieren Sie die Softkeyleiste durch Drücken einer beliebigen Taste. − Durch Drücken der Eingabetaste gelangen Sie in die Hauptmenüebene. Fehlerspeicher ► Gerätedaten − Auswählen und Bestätigen von Einstellungen ►...

  • Seite 51: Softwareversion

    = 152 °C, beim Thermostat ECO SILVER mit Transparentbad T = 102 °C. Sie müssen nun T manuell neu eingegeben werden ( 7.4.1), da sonst das Gerät in Fehlerstatus geht (Fehlermeldung in ECO SILVER: „Tmax diff. C to S”). 8.2.5 Seriennummern anzeigen − Seriennummern Regel −...

  • Seite 52: Wartung

    • Erzeugen Sie keine Flamme oder Funken. • Service nur durch Fachpersonal zulässig. • Lüften Sie sofort gründlich den Raum und setzen Sie sich mit dem LAUDA-Service in Verbindung. 8.3.1 Reinigung Spannungsführende Teile in Kontakt mit Reinigungs- mittel Stromschlag •...

  • Seite 53: Wartungsintervalle Nach Vdi 3033

    ECO SILVER 8.3.2 Wartungsintervalle nach VDI 3033 Geräteteil Bei Inbetriebnahme und vor Kapitel Bemerkung jedem längeren unbeauf- sichtigtem Betrieb ver- pflichtend, danach empfoh- lene Häufigkeit Gesamtgerät äußerer Zustand des Geräts monatlich Temperierflüssigkeit Prüfung der Temperierflüssig- halbjährlich 8.3.3) keit Badkessel mit Entleerungs-...

  • Seite 54: Reinigung Des Verflüssigers

    Warnung ! • Erzeugen Sie keine Flamme oder Funken. • Verwenden Sie keine spitzen Gegenstände bei der Reinigung von Lamellen-Verflüssigern. • Lüften Sie sofort gründlich den Raum und setzen Sie sich mit dem LAUDA Service in Verbindung. Instandhaltung 01.04.11/ YACD0093...

  • Seite 55: Wassergekühlter Verflüssiger

    ECO SILVER 8.3.4.2 Wassergekühlter Verflüssiger Um die volle Kälteleistung zu erhalten sollten Sieb und Wasserkreislauf regelmäßig gereinigt werden. Reinigung des Stecksiebs Zur regelmäßigen Reinigung (abhängig vom Verschmutzungsgrad des Kühlwassers) des Stecksiebs: − Lösen Sie den Wasserzulaufschlauch vom Gerät. − Schrauben Sie die Olive mit einem Gabelschlüssel SW 17 vom Gerät ab und entnehmen Sie das Stecksieb aus der Olive.
  • Seite 56 Pumpvorgang solange fortsetzen bis, meist anfänglich, schäumende Reaktion abgeklun- gen ist. In der Regel wird das nach ca. 20 bis 30 Minuten erreicht. Entkalker LAUDA Artikelnummer: LZB 126 (á 5 kg) Zur Handhabung der Chemikalie sind die Sicherheitshinweise und die Gebrauchshinwei- se auf der Packung zu beachtet werden! Spülen...

  • Seite 57: Fehlersuche

    ECO SILVER Fehlersuche Bevor Sie den LAUDA Service Temperiergeräte ( 8.7) verständigen, prüfen Sie bitte, ob Sie Störun- gen mit den im Weiteren beschriebenen Hinweisen selbst beseitigen können. Beachten Sie dabei all diese Sicherheitshinweise: Spannungsführende Teile bei Fehlersuche Stromschlag •...

  • Seite 58: Entsorgungshinweise

    ECO SILVER Entsorgungshinweise Für Europa gilt: Die Entsorgung dieses Geräts darf ausschließlich von qualifiziertem Fachpersonal gemäß EG-Richtlinie 303/2008/EG in Verbindung mit 842/2006/EG durchgeführt werden. Die Entsorgung ist gemäß EG-Richtlinie 2002/96/EG geregelt. Für Deutschland gilt die ChemKlimaschutzV. 8.5.1 Entsorgung des Kältemittels Der Kältemittelkreislauf ist mit dem halogenfreien Kohlenwasserstoff Propan gefüllt.

  • Seite 59: Außerbetriebnahme Des Geräts

    ECO SILVER Außerbetriebnahme des Geräts Die Außerbetriebnahme des Geräts muss durch eine Fachkraft durchgeführt werden. Beachten Sie fol- gende Sicherheitshinweise: Kontakt mit heißer / kalter Temperierflüssigkeit Verbrühung, Erfrierung • Bringen Sie die Temperierflüssigkeit vor dem Entlee- ren auf Raumtemperatur! Vorsicht ! •...

  • Seite 60: Ersatzteilbestellung / Lauda Service

    Telefon: +49 (0)9343/ 503-236 (Englisch und Deutsch) Fax: +49 (0)9343/ 503-283 E-Mail service@lauda.de Für Rückfragen und Anregungen stehen wir Ihnen jederzeit gerne zur Verfügung! LAUDA DR. R. WOBSER GMBH & CO. KG Postfach 1251 97912 Lauda-Königshofen Deutschland Telefon: +49 (0)9343/ 503-0...

  • Seite 61: Zubehör

    ECO SILVER Zubehör Bestellnummern für Zubehör entnehmen Sie bitte den nachfolgenden Tabellen. - Einhängethermostate - Kältethermostate - Wärmethermostate - Für alle Geräte Einhängethermostat Zubehör geeignet für Bestellnummer ECO SILVER, Kühlschlangen-Set (klein) LCZ 0720 Badgefäße bis 6 Liter ECO SILVER, Kühlschlangen-Set (groß) LCZ 0721 Badgefäße ab 6 Liter...
  • Seite 62 ECO SILVER Kältethermostate Zubehör geeignet für Bestellnummer Pumpenanschlussset (Vor- und Rücklaufstutzen) mit alle Kältethermostate LCZ 0717 Gewinde M16x1 (Edelstahl) Für alle Geräte Zubehör Bestellnummer oberer Modulschacht ca. 57 mm x 27 mm Analogmodul LRZ 912 RS 232/485 Schnittstellenmodul LRZ 913...

  • Seite 63: Technische Daten Und Diagramme

    ECO SILVER Technische Daten und Diagramme Die Angaben wurden nach DIN 12876 ermittelt. Typenübergreifende Daten der ECO SILVER Thermostate Umgebungstemperaturbereich °C 5 ... 40 Luftfeuchte höchste relative Luftfeuchte 80 % bei 31 °C und bis 40 °C auf 50 %...
  • Seite 64 ECO SILVER Einhängethermostate ECO SILVER 230 V 220 V 115 V 100 V Arbeitstemperaturbereich °C 20…150 Arbeitstemperaturbereich mit Wasser- °C 20…150 kühlung Betriebstemperaturbereich °C -20…150 Heizleistung / Leistungsaufnahme 1,3 / 1,4 1,2 / 1,3 1,3 / 1,4 1 / 1,1 Heizung Oberflächenbelastung...
  • Seite 65 ECO SILVER Wärmethermostate mit Edelstahlbad E 4 S E 10 S E 15 S E 20 S E 25 S E 40 S Arbeitstemperaturbereich °C 20…150 Arbeitstemperaturbereich mit °C 20…150 Wasserkühlung Betriebstemperaturbereich °C -20…150 Temperaturkonstanz ±0,01 Badvolumen Liter 3…3,5 7,5…10 12…16...
  • Seite 66 ECO SILVER Wärmethermostate mit Transparentbad ET 6 S ET 12 S ET 15 S ET 20 S Arbeitstemperaturbereich °C 20…100 Arbeitstemperaturbereich mit Wasserkühlung °C 20…100 Betriebstemperaturbereich °C -20…100 Temperaturkonstanz ±0,01 Badvolumen Liter 5…6 9,5…12 13,5…15 15…20 Badgefäße Polycarbonat Badöffnung (B x T) mit Kontrollkopf...
  • Seite 67 ECO SILVER Kältethermostate (1) mit natürlichem Kältemittel RE 420 SN RE 420 SWN RE 620 SN RE 620 SWN RE 630 SN RE 630 SWN Arbeitstemperatur- ACC* °C -20…150 -20…150 -30…150 Umgebungstemperaturbereich °C 5...40 Temperaturkonstanz ±0,02 maximale Lagertemperatur °C bei wassergekühlten Geräten muss der Verflüssiger restlos entleert sein Kühlung...
  • Seite 68 ECO SILVER Kältethermostate (2) mit natürlichem Kältemittel RE 1225 SN RE 1225 RE 2025 SN RE 2025 RE 1050 SN RE 1050 Arbeitstemperatur- ACC* °C -25…150 -25…150 -50…150 Umgebungstemperaturbereich °C 5...40 Temperaturkonstanz ±0,02 maximale Lagertemperatur °C bei wassergekühlten Geräten muss der Verflüssiger restlos entleert sein Kühlung...
  • Seite 69 Wasser Stufe 6 Stufe 5 Stufe 4 Stufe 3 Stufe 2 Stufe 1 Förderstrom [L/min] Aufheizkurven ECO SILVER Wärmethermostate mit Transparentbad ET 6 S ET 12 S ET 15 S ET 20 S Temperierflüssigkeit: Wasser, Bad geschlossen 00:00...
  • Seite 70 ECO SILVER Aufheizkurven ECO SILVER Wärmethermostate mit Edelstahlbad E 10 S E 15 S E 20 S E 4 S E 25 S Temperierflüssigkeit: Therm 240, Bad geschlossen 00:00 00:20 00:40 01:00 01:20 Aufheizzeit [h:min] Abkühlkurven ECO SILVER Kältethermostate Abkühlkurven ECO Temperierflüssigkeit:...

  • Seite 71: Index

    ECO SILVER Index Kontaktmodul ..........12, 110 Korrekturgrößenbegrenzung ......91 Kpe..............91 Abkühlkurven ............70 Kühlschlange ............22 Alarme .............48, 49, 80 Kühlung, Wärmethermostate ......35 Analogmodul..........12, 96 Kühlwasser ............31 Aufheizkurven ..........69, 70 Kühlwasserkreislauf..........56 Auspacken ............19 Autostart ..............77 Labview............. 108 Bedienelemente...........13...
  • Seite 72 ECO SILVER USB-Schnittstelle ........11, 100 Td.................90 Tde...............91 Verflüssiger ............54 Technische Daten..........63 Verstärkungsfaktor..........91 Temperatur Viskosität............. 63 Raumtemperatur ..........21 Vorhaltezeit ............91 Sollwert ............45 Vorhaltzeit ............90 Umgebungstemperatur ........21 Temperaturgrenzwerte ........47 Temperierflüssigkeit Wärmethermostat ..........23 Entleeren............30 Warnungen ........... 48, 80 Wechsel ............30...
  • Seite 73 ECO SILVER 01.04.11/ YACD0093...

  • Seite 74: Anhang Mit Einstellungen

    ECO SILVER Anhang mit Einstellungen 01.04.11/ YACD0093...

  • Seite 75: Weitere Einstellungen

    ECO SILVER Die in diesem Anhang beschriebenen Einstellmöglichkeiten sind besonders qualifiziertem Fachpersonal vorbehalten. Weitere Einstellungen Rücksetzen auf Werkseinstellungen − Aktivieren Sie die Softkeyleiste durch Drücken einer beliebigen Taste. − Durch Drücken der Eingabetaste gelangen Sie in die Hauptmenüebene. Alles rücksetzen Regelung −...

  • Seite 76: Lautstärke Der Signaltöne Einstellen

    ECO SILVER Lautstärke der Signaltöne einstellen Die ECO SILVER Thermostate signalisieren Alarme und Fehler als Zweiklang-Signalton. Warnungen werden als Dauerton signalisiert. − Aktivieren Sie die Softkeyleiste durch Drücken einer beliebigen Taste. − Durch Drücken der Eingabetaste gelangen Sie in die Hauptmenüebene.

  • Seite 77: Displayhelligkeit Einstellen

    ECO SILVER Displayhelligkeit einstellen Die Thermostate der ECO Gerätelinie verfügen über einen Sensor der die Displayhelligkeit automatisch an die Umgebungshelligkeit anpasst. Diese automatische Anpassung können Sie aber auch deaktivie- ren und die Helligkeit manuell einstellen. − Aktivieren Sie die Softkeyleiste durch Drücken einer beliebigen Taste.

  • Seite 78: Stromaufnahme Aus Dem Netz Begrenzen

    Durch Drücken von (ESC) gelangen Sie ohne Änderung in die Menüebene zurück. Offset der angezeigten Temperatur eingeben (Kalibrierung) Abweichungen zu kalibrierten Referenzthermometern (z.B. LAUDA DigiCal) können intern durch die Funktion „Offset“ korrigiert werden. − Aktivieren Sie die Softkeyleiste durch Drücken einer beliebigen Taste.

  • Seite 79: Werkseinstellung Des Internen Temperaturfühlers Wieder Herstellen (Werkskalibrierung)

    ECO SILVER Werkseinstellung des internen Temperaturfühlers wieder herstellen (Werkska- librierung) Wenn der Offset verstellt wurde, kann die Werkseinstellung (Werkskalibrierung) wieder hergestellt werden. − Aktivieren Sie die Softkeyleiste durch Drücken einer beliebigen Taste. − Durch Drücken der Eingabetaste gelangen Sie in die Hauptmenüebene.

  • Seite 80: Liste „Alarm- Und Warnungs-Codes

    ECO SILVER Liste „Alarm- und Warnungs-Codes“ Alarme Alarmcode Bedeutung Low Level Pump Pumpe läuft zu schnell (Unterniveau) Low Level Pump Unterniveau im Schwimmer Overtemperature Übertemperatur (t > Tmax) Pump blocked Pumpe blockiert (Stillstand) Connection Command Fernbedieneinheit Command wurde im laufenden Betrieb abgezo- gen.
  • Seite 81 ECO SILVER Code 1XX Safetysystem Bedeutung Code 2XX Command Bedeutung Überlauf beim CAN-Empfang Überlauf beim CAN-Empfang CAN receive overf CAN receive overf Watchdog-Reset Watchdog-Reset Watchdog Reset Watchdog Reset Heizkörper 1 defekt Störung Batterie Heat 1 failed Clock Error Heizkörper 2 defekt...
  • Seite 82 ECO SILVER Code 6XX Schaltkontak- Bedeutung Code 7, 8, 9, 10, 11, Bedeutung 16XX Magnetventil Überlauf beim CAN-Empfang Überlauf beim CAN-Empfang CAN receive overf CAN receive overf Watchdog-Reset Watchdog-Reset Watchdog Reset Watchdog Reset unbekanntes Modul angeschlossen keine Kühlflüssigkeit vorhanden (HTC)

  • Seite 83: Externregelung

    ECO SILVER Externregelung Die Geräte können optional auch über einen externen Pt100-Temperaturfühler geregelt werden, der an der Rückseite des Kontrollkopfes anschließbar ist. Für die Externregelung ist der Einbau eines externen Pt100/LiBus-Moduls ( F) erforderlich. Das Modul ist als Zubehör erhältlich ( Weiterhin kann auch auf das Signal, das von einem analogen oder seriellen Modul kommt, geregelt werden.

  • Seite 84: Sollwertoffset Betriebsart

    ECO SILVER Sollwertoffset Betriebsart (Diff. Soll-/Istw) Es ist möglich die Temperatur, die vom externen Temperaturfühler vorgegeben wird, mit einem Offset- wert zu beaufschlagen und dann als Sollwert zu verarbeiten. Die Badtemperatur kann also z.B. -15 °C unter der Temperatur eines Reaktors, die der externe Tempera- turfühler misst, gefahren werden.

  • Seite 85: Programmbeispiel

    ECO SILVER Programmgeber Die Programmgeberfunktion erlaubt Ihnen das Speichern eines Temperatur-Zeit-Programms. Das Pro- gramm besteht aus mehreren Temperatur-Zeit-Segmenten sowie Angaben zu deren Wiederholung (Durchläufe). Die Gesamtzahl frei programmierbarer Segmente ist 20. Möglich sind Temperatursprünge, (Zeit ist Null) oder auch Temperaturhaltephasen bei gleicher Start- und Endtemperatur im Segment.

  • Seite 86: Programm Anlegen Und Editieren

    ECO SILVER Die Toleranzeingabe kann großen Einfluss bei ex- terner Badregelung besitzen. Nebenstehende Grafik des editierten Verlaufs verdeutlicht den möglichen Nachlauf der Isttemperatur im Badgefäß (durchge- zogene Linie) zur Solltemperatur des Programmge- bers (grau hinterlegt). Beachten Sie: − Das Feld Toleranz ermöglicht eine genaue Ein- haltung der Verweilzeit bei einer bestimmten Temperatur.
  • Seite 87 ECO SILVER Erstellen und Editieren eines Programms: Vergleiche Programmbeispiel ( D.1) − Durch Auswählen und Bestätigen von Programmgeber Tend hh:mm Tol. Editieren gelangen Sie in die Editieransicht des Programmge- 35.00 --:-- bers. Um die gesamte Fensterinformation zu sehen gehen Sie mit nach rechts.

  • Seite 88: Programm Starten

    ECO SILVER Löschen eines Segments − Gehen Sie mit oder auf das zu löschende Segment. Tend hh:mm Tol. − Durch Drücken von (lösch) wird das entsprechende Segment 35.00 --:-- entfernt. 40.00 0:10 50.00 0:20 70.00 0:50 lösch Programm starten −...

  • Seite 89: Programm Unterbrechen, Fortsetzen Oder Beenden

    ECO SILVER Programm unterbrechen, fortsetzen oder beenden − Nach Programmstart werden die Menüpunkte Pause Stop angezeigt. Pause − Stop oder können die Optionen ausgewählt werden Pause Programm unterbrechen Stop Programm beenden. − Bestätigen Sie mit der Eingabetaste Stand-by Zur Fortsetzung seines durch...

  • Seite 90: Regelparameter

    ECO SILVER Regelparameter Die Regelparameter sind ab Werk für den Betrieb als Badthermostat (mit Wasser als Temperiermedi- um) mit Internregelung optimiert. Für die Temperierung externer Applikationen mit Externregelung sind die Standard-Parameter bereits voreingestellt. Abhängig von der Applikation können von Fall zu Fall Anpassungen der Konfiguration notwendig wer- den.

  • Seite 91: Externe Regelgröße

    ECO SILVER − Parameter mit oder auswählen und bestätigen. Es erscheint das entsprechende Editierfenster mit Min- und Min: 0,1 Max: 50,0 Max-Angaben der Parameterwerte Xp, Tn, Tv und Td. 12,0 − Ändern des Wertes mit oder . − Durch drücken von oder können dabei einzelne Ziffern...
  • Seite 92 ECO SILVER Am Folgeregler (P-Regler): können diese Parameter eingestellt werden: Bezeichnung Abkürzung Einheit Proportionalbereich Wenn „Tv man/auto“ auf automatisch steht, können Tve, Tde und Prop_E nicht geändert werden. Tve und Tde werden in diesem Fall mit festen Faktoren aus Tne abgeleitet.

  • Seite 93: E.2.1 Korrekturgrößenbegrenzung Einstellen

    ECO SILVER E.2.1 Korrekturgrößenbegrenzung einstellen − Aktivieren Sie die Softkeyleiste durch Drücken einer beliebigen Taste. − Durch Drücken von gelangen Sie in die Menüebene. Regelgröße − Auswählen und Bestätigen von Einstellungen Regelparameter Regelung. Regelparasets Nebenstehendes Menüfenster erscheint. Sollwertoffset Korr.Gr.Bgr. 50,0 −...

  • Seite 94: E.2.2 Vorgehensweise Zur Einstellung Der Regelparameter Bei Externregelung

    ECO SILVER E.2.2 Vorgehensweise zur Einstellung der Regelparameter bei Externregelung Externregelung aktivieren ( C.1). Folgeregler einstellen: 2.1. Parameter auf auto ; Xpf in Abhängigkeit von: − Gerätetyp überprüfen oder einstellen ( 8.2.4). − Temperierflüssigkeit möglichst dünnflüssig und mit möglichst hoher Wärmekapazität auswählen.

  • Seite 95: Schnittstellenmodule

    ECO SILVER Schnittstellenmodule Menüstruktur der Module Es sind alle vorkommenden Menüpunkte dargestellt. Module und Menüpunkte, die nicht ausführbar sind, werden jedoch ausgeblendet. Weiterführende Informationen finden Sie in den folgenden Abschnitten. nein Solltemperatur Kalibrierung externe Isttemperatur Werkskalibrierung Pumpenleistung Status Funktion Spannung 0-10 V...

  • Seite 96: Analogmodul

    ECO SILVER Analogmodul Das Analogmodul (Best. Nr. LRZ 912) besitzt 2 Ein- und 2 Ausgän- ge, die auf eine 6-polige DIN Buchse nach Namur-Empfehlung (NE 28) herausgeführt sind. Die Ein- und Ausgänge sind voneinander unabhängig als 0...20 mA, 4...20 mA und 0...10 V Schnittstelle einstellbar. Für die Ein- und Ausgänge können verschiedene Funktionen gewählt werden.

  • Seite 97: Rs 232/485 Schnittstellenmodul

    Steckergehäuse verbinden! RS 232/485 Schnittstellenmodul RS 232/485 Schnittstellenmodul (Best. Nr. LRZ 913) mit 9-poliger SUB-D Buchse. Durch Optokoppler galvanisch getrennt. Mit LAUDA Befehlssatz weitestgehend kompatibel zur Ecoline, Proline und In- tegral Serie. Die RS 232 Schnittstelle ist mit einem 1:1 kontaktierten Kabel (Best.Nr.

  • Seite 98: Protokoll Rs 232

    ECO SILVER F.3.2 Protokoll RS 232 Beachten Sie folgende Aspekte: − Die Schnittstelle arbeitet mit 1 Stopbit, ohne Paritätsbit und mit 8 Datenbits. − Übertragungsgeschwindigkeit wahlweise: 2400, 4800, 9600 (Werkseinstellung) oder 19200 Baud. − Die RS 232- Schnittstelle kann mit oder ohne Hardware – Handshake (RTS/ CTS) betrieben werden.

  • Seite 99: Protokoll Rs 485

    ECO SILVER F.3.4 Protokoll RS 485 Beachten Sie folgende Aspekte: − Die Schnittstelle arbeitet mit 1 Stoppbit, ohne Paritätsbit und mit 8 Datenbits. − Übertragungsgeschwindigkeit wahlweise: 2400, 4800, 9600 (Werkseinstellung) oder 19200 Baud. − Den RS 485 Befehlen wird immer die Geräteadresse vorangestellt. Möglich sind bis zu 127 Adressen.

  • Seite 100: Usb-Schnittstelle

    Das Verbindungskabel ist nicht im Lieferumfang enthalten. Achten Sie bitte bei der Verbindung auf einen korrekten Stecker. Mini-USB-Schnittstelle LAUDA stellt unter http://www.lauda.de den speziell für die USB-Schnittstelle konzipierten Treiber kos- tenlos zum Download zur Verfügung. F.4.2 Installation des USB Treibers Der Treiber wird einmal pro PC installiert.

  • Seite 101: F.4.3 Den Thermostaten An Den Pc Anschließen

    ECO SILVER 2. Taste Weiter 3. Taste Fertigstellen Treiber ist fertig installiert F.4.3 Den Thermostaten an den PC anschließen Wird ein ECO Thermostat über die USB-Schnittstelle angeschlossen, wird diesem automatisch ein freier COM Anschluss zugewiesen. Der PC identifiziert eindeutig den Thermostaten über eine thermostateninterne Seriennummer und weist diesem Thermostaten immer denselben COM-Anschluss zu.
  • Seite 102 ECO SILVER Beim ersten Mal, nach der Installation auf dem PC, öffnet sich ein Assistent für das Suchen neuer Hard- ware. Dem Assistenten bitte folgen. 3. Taste Weiter 4. Taste Weiter Dieses Fenster wird überdeckt vom fol- gendem Fenster „Hardwareinstallation“...

  • Seite 103: F.4.4 Wo Liegt Der Eco Virtual Com Port

    ECO SILVER 5. auf Installation fortsetzen klicken. 6. auf Taste Fertig stellen klicken F.4.4 Wo liegt der ECO Virtual COM Port? Der Thermostat kann über die herkömmlichen Kommunikationsprogramme (z. B. Hyperterminal) als COM Port angesprochen werden. Weitere Einstellungen, wie z. B. Baudrate, sind nicht nötig.
  • Seite 104 ECO SILVER Mit der Maus auf den Reiter Hardware klicken und dann auf den Geräte-Manager klicken Anhang mit Einstellungen 01.04.11/ YACD0093...

  • Seite 105: Befehle Und Fehlermeldungen Gültig Für Die Rs 232/485 Schnittstellenmodule Und Für Die Usb-Schnittstelle

    ECO SILVER Befehle und Fehlermeldungen gültig für die RS 232/485 Schnittstellenmodule und für die USB-Schnittstelle F.5.1 Schreibbefehle Schnittstelle (Datenvorgabe an den Thermostaten) Befehl Bedeutung OUT_PV_05_XXX.XX Externe Temperatur über Schnittstelle vorgeben OUT_SP_00_XXX.XX Sollwertübergabe mit max. 3 Stellen vor dem Dezimalpunkt und max. 2 Stellen danach.

  • Seite 106: Lesebefehle Schnittstelle (Datenanforderung Vom Thermostaten)

    ECO SILVER Zulässige Datenformate: -XXXX.XX -XXXX.X -XXXX. -XXXX XXXX.XX XXXX.X XXXX. XXXX -XXX.XX -XXX.X -XXX. -XXX XXX.XX XXX.X XXX. -XX.XX -XX.X -XX. XX.XX XX.X -X.XX -X.X X.XX -.XX F.5.2 Lesebefehle Schnittstelle (Datenanforderung vom Thermostaten) Befehl Bedeutung IN_PV_00 Abfrage der Badtemperatur (Vorlauftemperatur).
  • Seite 107 ECO SILVER Befehl Bedeutung IN_MODE_00 Tastatur: 0 = frei / 1 = gesperrt. IN_MODE_01 Regelung: 0 = int. / 1 = ext. Pt100 / 2 = ext. Analog / 3 = ext. Seriell. IN_MODE_02 Stand-by: 0 = Gerät EIN / 1 = Gerät AUS.

  • Seite 108: F.5.3 Fehlermeldungen Schnittstelle

    National Instruments (http://sine.ni.com/apps/we/nioc.vp?cid=1381&lang=US) kann eine komfortable individuelle Steuer- bzw. Automatisierungssoftware zum Betrieb von ECO Geräten erstellt werden. Um die hierbei ver- wendete RS 232/485 – Schnittstelle programmtechnisch ansprechen zu können, stellt LAUDA unter ® http://www.lauda.de die speziell für LABVIEW konzipierten Treiber kostenlos zum Download zur Ver- fügung.

  • Seite 109: Kontaktmodule

    ECO SILVER Kontaktmodule F.6.1 Kontaktmodul LRZ 914 mit je einem Ein- und Ausgang Kontaktmodul (Best. Nr. LRZ 914) mit Steckverbinder nach NAMUR NE28. mit je 1 Ausgang und 1 Eingang auf 2 DIN Buchsen. Folgende Funktionen stellen die Eingänge zur Verfügung: −...

  • Seite 110: F.6.2 Kontaktmodul Lrz 915 Mit Je Drei Ein- Und Ausgängen

    ECO SILVER Kontakt Aus- und Eingänge Ausgang Eingang − Ansicht auf Flanschstecker (Front) oder − Ansicht auf Buchse (Front) bzw. Lötseite Kupplungsdose Lötseite Stecker − Max. 30 V; 0,2 A − Signal ca. 5 V, 10 mA Kontakt 3 nicht bele- gen! Kupplungsdose Bestell-Nr.
  • Seite 111 ECO SILVER Leerseite 01.04.11/ YACD0093...
  • Seite 112 ECO SILVER Leerseite 01.04.11/ YACD0093...
