Wartung und Störungsanalyse/-beseitigung
Juli 2020
Prüfen der verfügbaren Spannung
WARNUNG
Werden diese Tests in einer möglicherweise gefährlichen oder als explosionsgefährdete Atmosphäre eingestuften
Umgebung durchgeführt, kann dies zu Personen- oder Sachschäden durch Feuer oder Explosion führen.
So prüfen Sie die am Instrument verfügbare Spannung:
1. Die Feldverdrahtung vom Leitsystem trennen und die Geräte wie in Abbildung 4–3 dargestellt an den Anschlussklemmen
des Leitsystems anschließen.
2. Das Leitsystem so einstellen, dass es den maximalen Ausgangsstrom liefert.
3. Den Widerstand des 1-kilOhm-Potentiometers wie in Abbildung 4–3 dargestellt auf Null einstellen.
4. Die auf dem Milliamperemeter angezeigte Stromstärke notieren.
5. Den Widerstand des 1-kilOhm-Potentiometers so einstellen, dass die vom Voltmeter gemessene Spannung 9,0 Volt beträgt.
6. Die auf dem Milliamperemeter angezeigte Stromstärke notieren.
7. Wenn die in Schritt 6 aufgezeichnete Stromstärke der in Schritt aufgezeichneten Stromstärke 4 (± 0,08 mA) entspricht,
ist die verfügbare Spannung ausreichend.

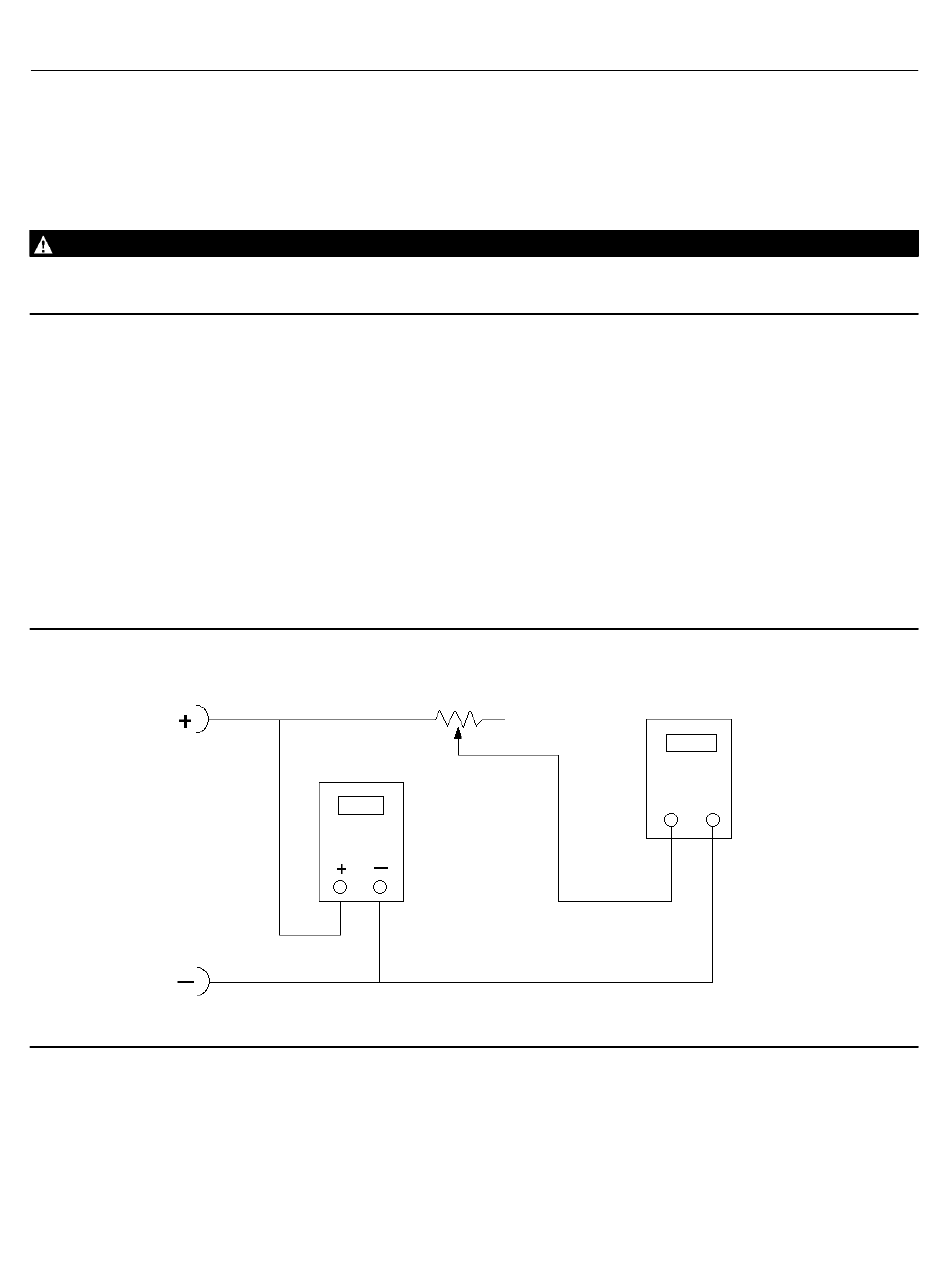

Abbildung 4–3. Spannungsprüfschema
MESSKREIS
A6192-1
46
1-KILOHM-POTENTIOMETER
VOLTMETER
Betriebsanleitung
MILLIAMPEREMETER
D103176X0DE
