Wartung und Störungsanalyse/-beseitigung
Juli 2020
D Fertig: Diese Option wählen, wenn Sie den Vorgang abgeschlossen haben. Sämtliches Rampen wird gestoppt, wenn „Fertig"
ausgewählt ist.
D Auf geöffnet rampen: Der Hub wird in Richtung geöffneter Stellung gerampt, mit einer Geschwindigkeit von 1,0 % pro
Sekunde des eingestellten Hubs.
D Auf geschlossen rampen: Der Hub wird in Richtung geschlossener Stellung gerampt, mit einer Geschwindigkeit von 1,0 % pro
Sekunde des eingestellten Hubs.
D Auf Ziel rampen: Der Hub wird in Richtung einer spezifischen Zielstellung gerampt, mit einer Geschwindigkeit von 1,0 % pro
Sekunde des eingestellten Hubs.
D Schrittweise zum Ziel: Fährt den Hub schrittweise in die spezifische Zielstellung.
D Stopp– stoppt den Befehl.
Austausch des Geräts
Zum Austausch eines an einem Stellventil montierten Instruments die folgenden grundlegenden Schritte durchführen:
Ausbau des Instruments
1. Sicherstellen, dass das Ventil vom Prozess getrennt ist.
2. Den Gerätedeckel abnehmen (siehe Abbildung 4–1).

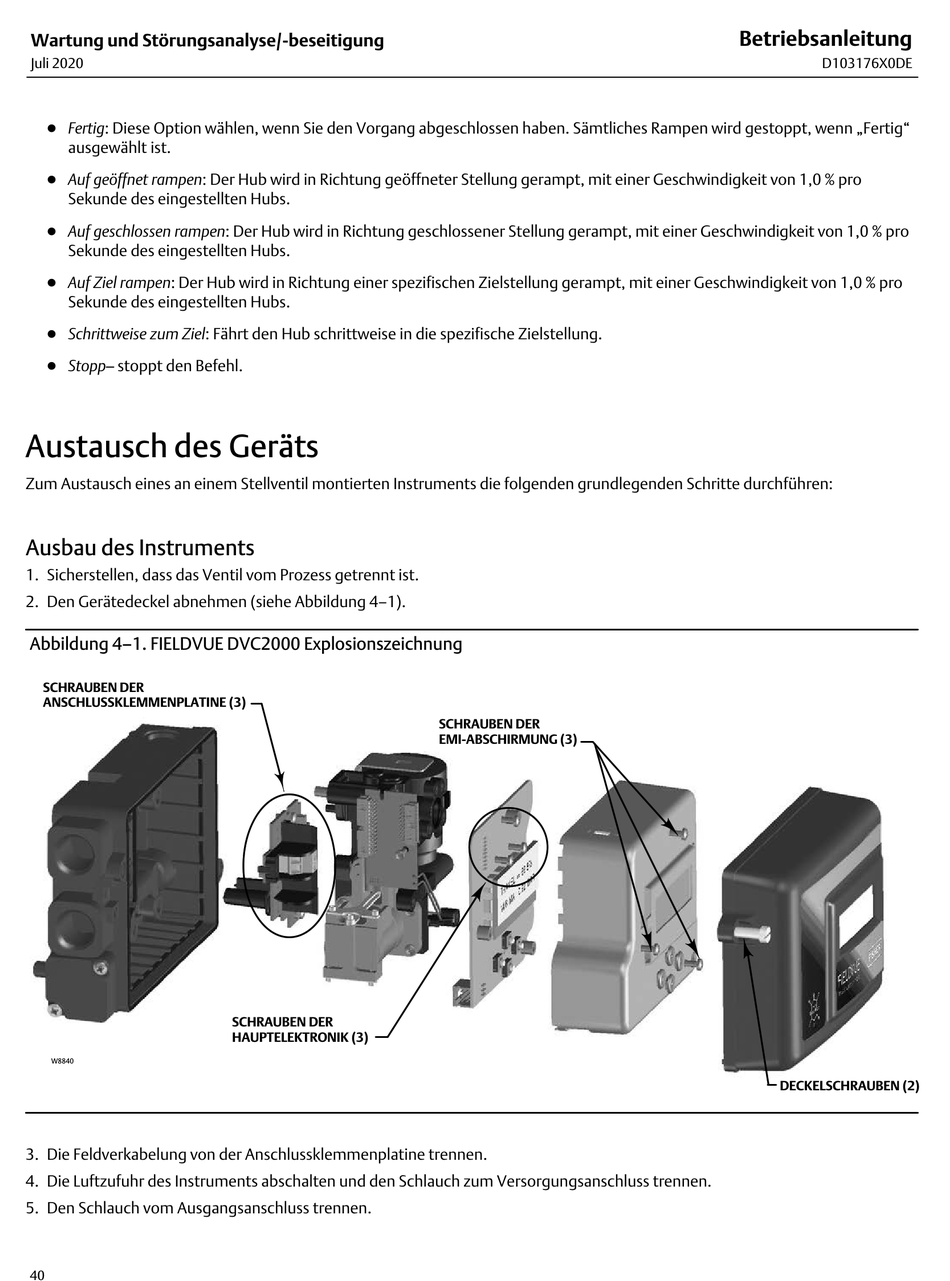

Abbildung 4–1. FIELDVUE DVC2000 Explosionszeichnung
SCHRAUBEN DER
ANSCHLUSSKLEMMENPLATINE (3)
W8840
3. Die Feldverkabelung von der Anschlussklemmenplatine trennen.
4. Die Luftzufuhr des Instruments abschalten und den Schlauch zum Versorgungsanschluss trennen.
5. Den Schlauch vom Ausgangsanschluss trennen.
40
SCHRAUBEN DER
HAUPTELEKTRONIK (3)
SCHRAUBEN DER
EMI-ABSCHIRMUNG (3)
Betriebsanleitung
D103176X0DE
DECKELSCHRAUBEN (2)
