Detaillierte Konfiguration und Kalibrierung
Juli 2020

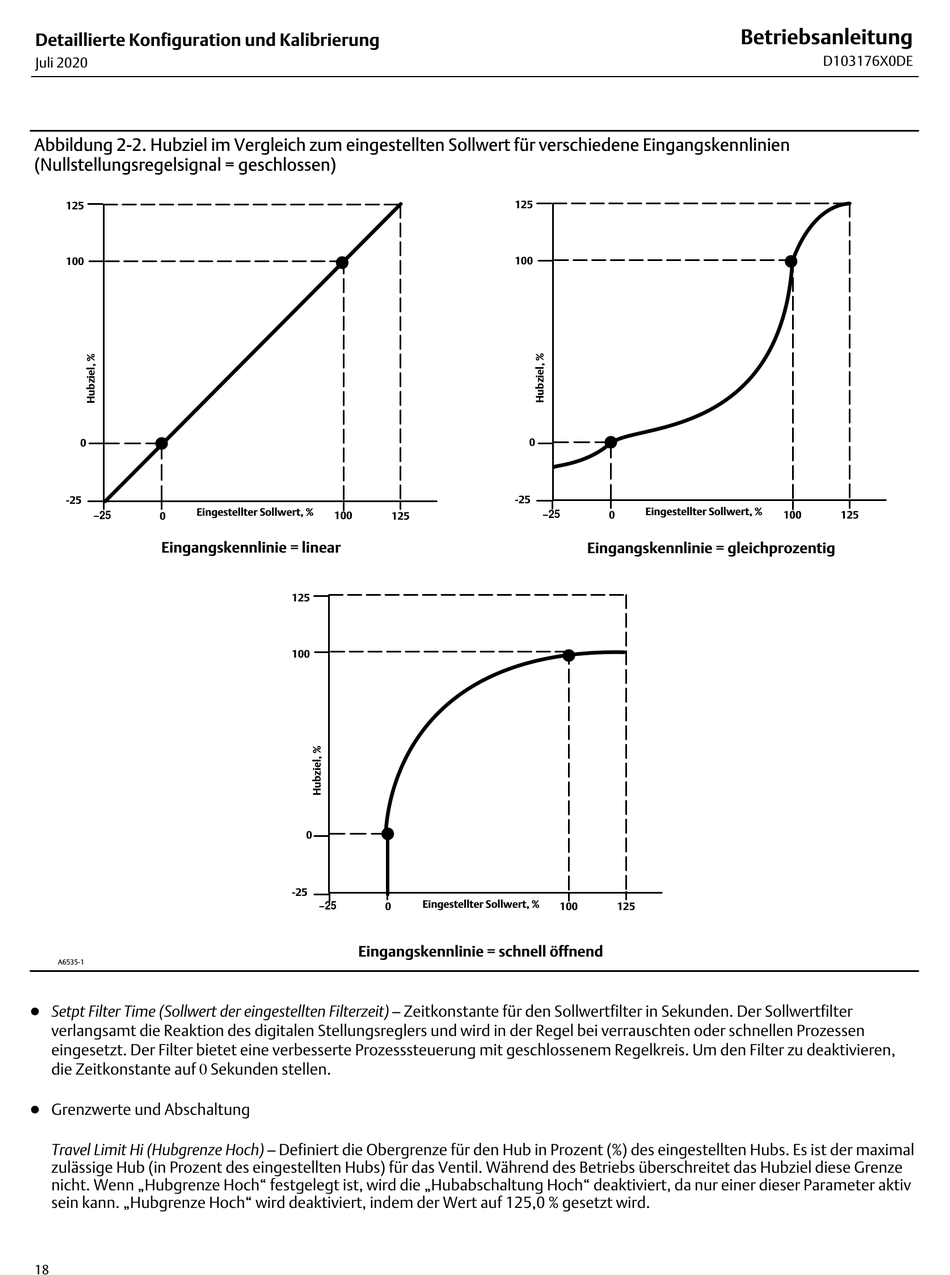

Abbildung 2‐2. Hubziel im Vergleich zum eingestellten Sollwert für verschiedene Eingangskennlinien
(Nullstellungsregelsignal = geschlossen)
125
100
0
-25
Eingestellter Sollwert, %
−25
0
Eingangskennlinie = linear
A6535-1
D Setpt Filter Time (Sollwert der eingestellten Filterzeit) – Zeitkonstante für den Sollwertfilter in Sekunden. Der Sollwertfilter
verlangsamt die Reaktion des digitalen Stellungsreglers und wird in der Regel bei verrauschten oder schnellen Prozessen
eingesetzt. Der Filter bietet eine verbesserte Prozesssteuerung mit geschlossenem Regelkreis. Um den Filter zu deaktivieren,
die Zeitkonstante auf 0 Sekunden stellen.
D Grenzwerte und Abschaltung
Travel Limit Hi (Hubgrenze Hoch) – Definiert die Obergrenze für den Hub in Prozent (%) des eingestellten Hubs. Es ist der maximal
zulässige Hub (in Prozent des eingestellten Hubs) für das Ventil. Während des Betriebs überschreitet das Hubziel diese Grenze
nicht. Wenn „Hubgrenze Hoch" festgelegt ist, wird die „Hubabschaltung Hoch" deaktiviert, da nur einer dieser Parameter aktiv
sein kann. „Hubgrenze Hoch" wird deaktiviert, indem der Wert auf 125,0 % gesetzt wird.
18
100
125
125
100
0
-25
−25
Eingestellter Sollwert, %
0
Eingangskennlinie = schnell öffnend
125
100
0
-25
Eingestellter Sollwert, %
−25
0
Eingangskennlinie = gleichprozentig
100
125
Betriebsanleitung
D103176X0DE
100
125
