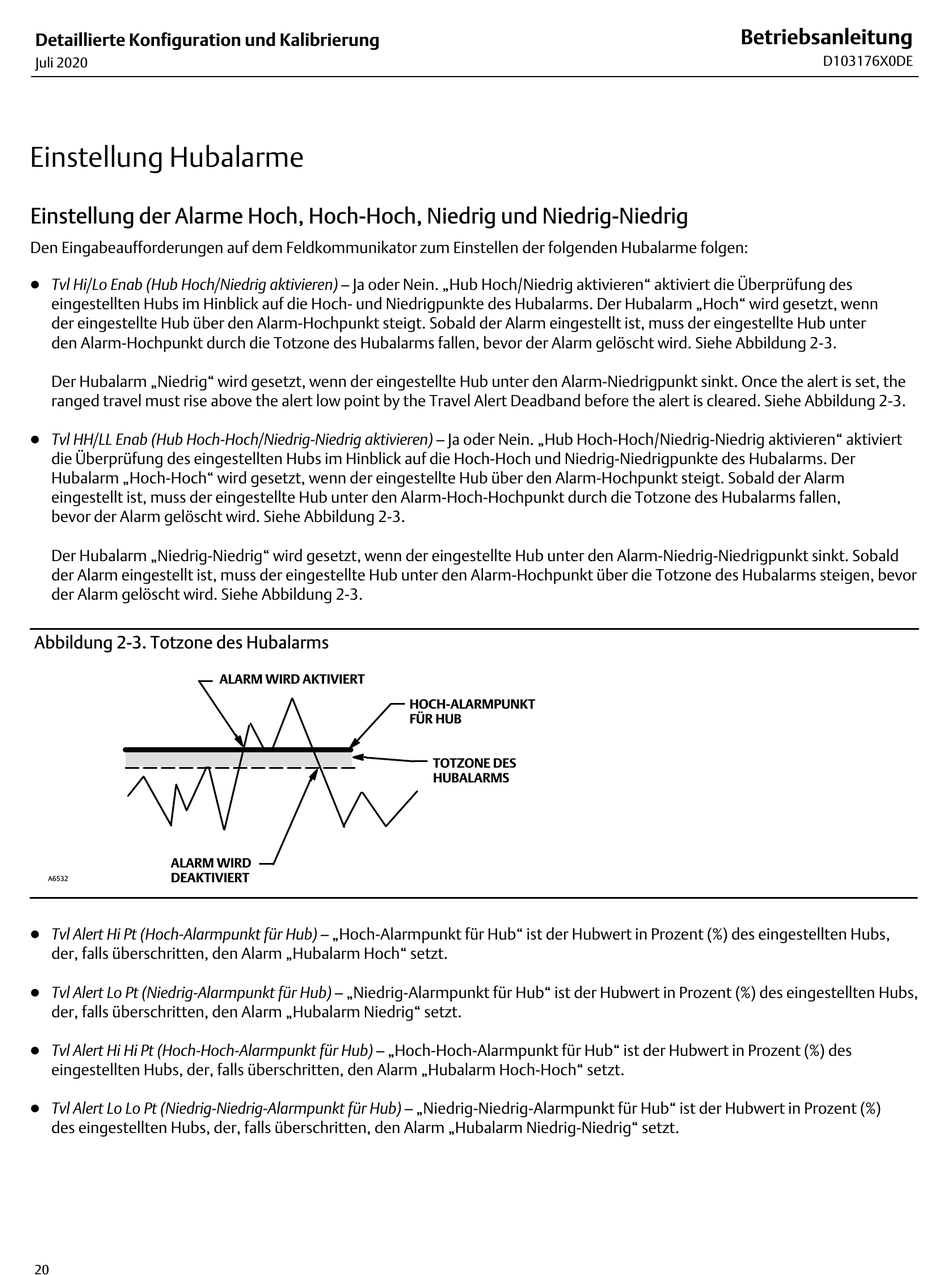

Detaillierte Konfiguration und Kalibrierung
Juli 2020
Einstellung Hubalarme
Einstellung der Alarme Hoch, Hoch-Hoch, Niedrig und Niedrig-Niedrig
Den Eingabeaufforderungen auf dem Feldkommunikator zum Einstellen der folgenden Hubalarme folgen:
D Tvl Hi/Lo Enab (Hub Hoch/Niedrig aktivieren) – Ja oder Nein. „Hub Hoch/Niedrig aktivieren" aktiviert die Überprüfung des
eingestellten Hubs im Hinblick auf die Hoch- und Niedrigpunkte des Hubalarms. Der Hubalarm „Hoch" wird gesetzt, wenn
der eingestellte Hub über den Alarm-Hochpunkt steigt. Sobald der Alarm eingestellt ist, muss der eingestellte Hub unter
den Alarm-Hochpunkt durch die Totzone des Hubalarms fallen, bevor der Alarm gelöscht wird. Siehe Abbildung 2‐3.
Der Hubalarm „Niedrig" wird gesetzt, wenn der eingestellte Hub unter den Alarm-Niedrigpunkt sinkt. Once the alert is set, the
ranged travel must rise above the alert low point by the Travel Alert Deadband before the alert is cleared. Siehe Abbildung 2‐3.
D Tvl HH/LL Enab (Hub Hoch-Hoch/Niedrig-Niedrig aktivieren) – Ja oder Nein. „Hub Hoch-Hoch/Niedrig-Niedrig aktivieren" aktiviert
die Überprüfung des eingestellten Hubs im Hinblick auf die Hoch-Hoch und Niedrig-Niedrigpunkte des Hubalarms. Der
Hubalarm „Hoch-Hoch" wird gesetzt, wenn der eingestellte Hub über den Alarm-Hochpunkt steigt. Sobald der Alarm
eingestellt ist, muss der eingestellte Hub unter den Alarm-Hoch-Hochpunkt durch die Totzone des Hubalarms fallen,
bevor der Alarm gelöscht wird. Siehe Abbildung 2‐3.
Der Hubalarm „Niedrig-Niedrig" wird gesetzt, wenn der eingestellte Hub unter den Alarm-Niedrig-Niedrigpunkt sinkt. Sobald
der Alarm eingestellt ist, muss der eingestellte Hub unter den Alarm-Hochpunkt über die Totzone des Hubalarms steigen, bevor
der Alarm gelöscht wird. Siehe Abbildung 2‐3.
Abbildung 2‐3. Totzone des Hubalarms
ALARM WIRD
DEAKTIVIERT
A6532
D Tvl Alert Hi Pt (Hoch-Alarmpunkt für Hub) – „Hoch-Alarmpunkt für Hub" ist der Hubwert in Prozent (%) des eingestellten Hubs,
der, falls überschritten, den Alarm „Hubalarm Hoch" setzt.
D Tvl Alert Lo Pt (Niedrig-Alarmpunkt für Hub) – „Niedrig-Alarmpunkt für Hub" ist der Hubwert in Prozent (%) des eingestellten Hubs,
der, falls überschritten, den Alarm „Hubalarm Niedrig" setzt.
D Tvl Alert Hi Hi Pt (Hoch-Hoch-Alarmpunkt für Hub) – „Hoch-Hoch-Alarmpunkt für Hub" ist der Hubwert in Prozent (%) des
eingestellten Hubs, der, falls überschritten, den Alarm „Hubalarm Hoch-Hoch" setzt.
D Tvl Alert Lo Lo Pt (Niedrig-Niedrig-Alarmpunkt für Hub) – „Niedrig-Niedrig-Alarmpunkt für Hub" ist der Hubwert in Prozent (%)
des eingestellten Hubs, der, falls überschritten, den Alarm „Hubalarm Niedrig-Niedrig" setzt.
20
ALARM WIRD AKTIVIERT
HOCH-ALARMPUNKT
FÜR HUB
TOTZONE DES
HUBALARMS
Betriebsanleitung
D103176X0DE
