Betriebsanleitung
D103176X0DE

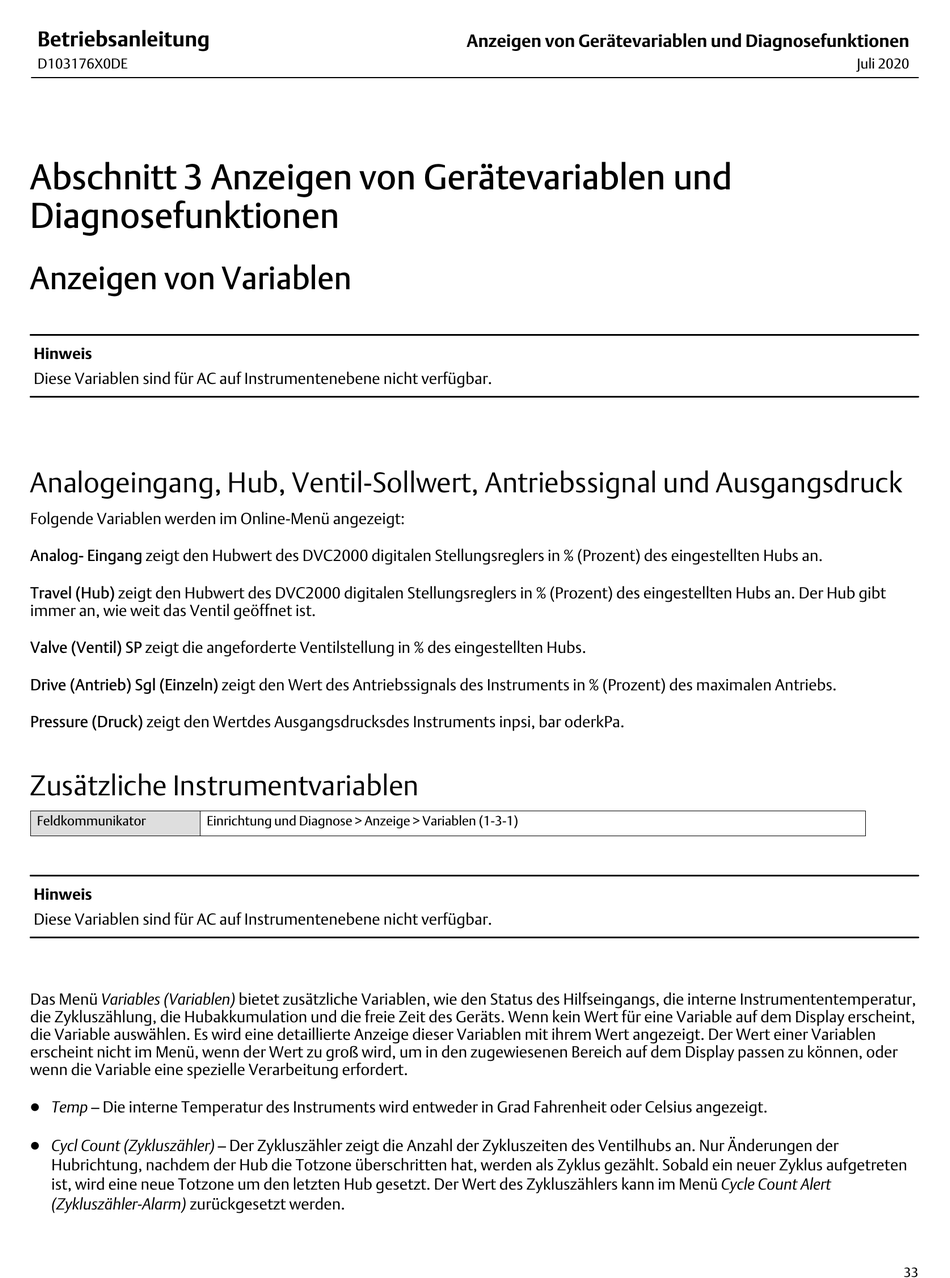

Abschnitt 3 Anzeigen von Gerätevariablen und
Diagnosefunktionen3‐3‐
Anzeigen von Variablen
Hinweis
Diese Variablen sind für AC auf Instrumentenebene nicht verfügbar.
Analogeingang, Hub, Ventil-Sollwert, Antriebssignal und Ausgangsdruck
Folgende Variablen werden im Online-Menü angezeigt:
Analog- Eingang zeigt den Hubwert des DVC2000 digitalen Stellungsreglers in % (Prozent) des eingestellten Hubs an.
Travel (Hub) zeigt den Hubwert des DVC2000 digitalen Stellungsreglers in % (Prozent) des eingestellten Hubs an. Der Hub gibt
immer an, wie weit das Ventil geöffnet ist.
Valve (Ventil) SP zeigt die angeforderte Ventilstellung in % des eingestellten Hubs.
Drive (Antrieb) Sgl (Einzeln) zeigt den Wert des Antriebssignals des Instruments in % (Prozent) des maximalen Antriebs.
Pressure (Druck) zeigt den Wertdes Ausgangsdrucksdes Instruments inpsi, bar oderkPa.
Zusätzliche Instrumentvariablen
Feldkommunikator
Einrichtung und Diagnose > Anzeige > Variablen (1-3-1)
Hinweis
Diese Variablen sind für AC auf Instrumentenebene nicht verfügbar.
Das Menü Variables (Variablen) bietet zusätzliche Variablen, wie den Status des Hilfseingangs, die interne Instrumententemperatur,
die Zykluszählung, die Hubakkumulation und die freie Zeit des Geräts. Wenn kein Wert für eine Variable auf dem Display erscheint,
die Variable auswählen. Es wird eine detaillierte Anzeige dieser Variablen mit ihrem Wert angezeigt. Der Wert einer Variablen
erscheint nicht im Menü, wenn der Wert zu groß wird, um in den zugewiesenen Bereich auf dem Display passen zu können, oder
wenn die Variable eine spezielle Verarbeitung erfordert.
D Temp – Die interne Temperatur des Instruments wird entweder in Grad Fahrenheit oder Celsius angezeigt.
D Cycl Count (Zykluszähler) – Der Zykluszähler zeigt die Anzahl der Zykluszeiten des Ventilhubs an. Nur Änderungen der
Hubrichtung, nachdem der Hub die Totzone überschritten hat, werden als Zyklus gezählt. Sobald ein neuer Zyklus aufgetreten
ist, wird eine neue Totzone um den letzten Hub gesetzt. Der Wert des Zykluszählers kann im Menü Cycle Count Alert
(Zykluszähler-Alarm) zurückgesetzt werden.
Anzeigen von Gerätevariablen und Diagnosefunktionen
Juli 2020
33
