Gemessene Variableneinheiten und Bereiche

Feldkommunikator
Einrichtung und Diagnose > Detaillierte Einrichtung > Gemessene Variablen (1-2-4)
Den Aufforderungen auf dem Feldkommunikator folgen, um Details für die folgenden gemessenen Variableneinheiten und
Bereiche zu definieren:
D Analog In Units (Analogeingangseinheiten) – Diese Option ermöglicht die Definition der Analogeingangseinheiten in mA oder
Prozent des 4−20 mA-Bereichs.
D Input Range Hi (Eingangsbereich Hoch) – Diese Option ermöglicht die Einstellung eines Werts für „Eingangsbereich Hoch".
„Eingangsbereich Hoch" muss dem „Stellweg Hoch" entsprechen, wenn der Regelsignal-Nullpunkt als geschlossen konfiguriert
ist. Wenn der Regelsignal-Nullpunkt als offen konfiguriert ist, entspricht der „Eingangsbereich Hoch" dem „Stellweg Niedrig" .
Siehe Abbildung 2‐1.
D Input Range Lo (Eingangsbereich Niedrig) – Diese Option ermöglicht die Einstellung eines Werts für „Eingangsbereichs Niedrig".
„Eingangsbereich Niedrig" muss dem „Stellweg Niedrig" entsprechen, wenn der Regelsignal-Nullpunkt als geschlossen
konfiguriert ist. Wenn der Regelsignal-Nullpunkt als offen konfiguriert ist, entspricht der „Eingangsbereich Niedrig" dem
„Stellweg Hoch" . Siehe Abbildung 2‐1.
D Pressure Units (Druckeinheiten) – Diese Option definiert die Ausgangs- und Versorgungsdruckeinheiten in psi, bar oder kPa.
D LUI Pressure Units (LUI-Druckeinheiten) – Die auf dem lokalen Bedieninterface angezeigten Druckeinheiten eingeben; psi,
bar oder kPa.
D Temp Units (Temperatureinheiten) – Grad Fahrenheit oder Celsius. Die gemessene Temperatur stammt von einem Sensor,
der auf der Leiterplatte des digitalen Stellungsreglers montiert ist.

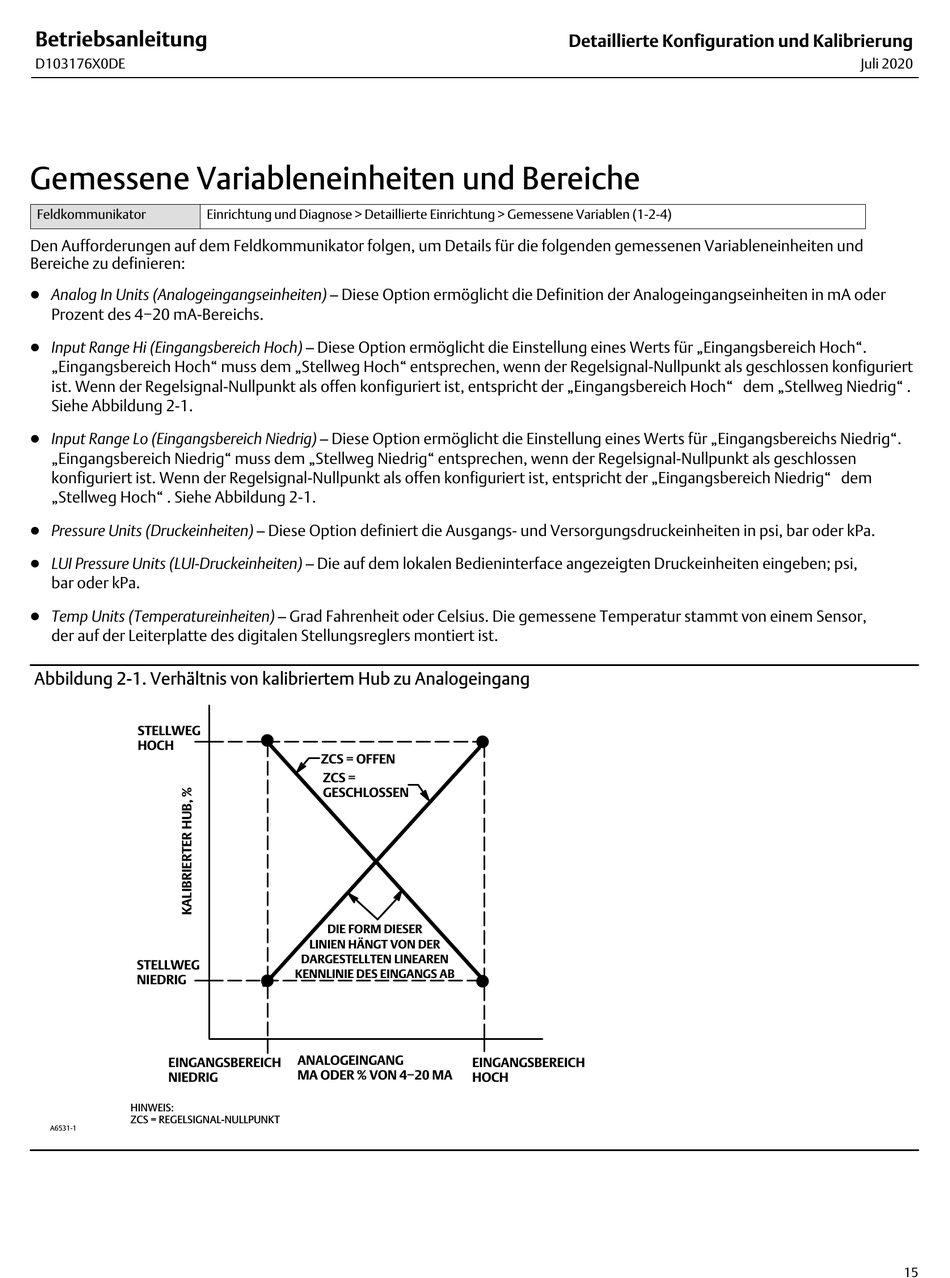

Abbildung 2‐1. Verhältnis von kalibriertem Hub zu Analogeingang
STELLWEG
HOCH
STELLWEG
NIEDRIG
EINGANGSBEREICH
NIEDRIG
HINWEIS:
ZCS = REGELSIGNAL-NULLPUNKT
A6531-1
ZCS = OFFEN
ZCS =
GESCHLOSSEN
DIE FORM DIESER
LINIEN HÄNGT VON DER
DARGESTELLTEN LINEAREN
KENNLINIE DES EINGANGS AB
ANALOGEINGANG
EINGANGSBEREICH
MA ODER % VON 4−20 MA
HOCH
Detaillierte Konfiguration und Kalibrierung
Juli 2020
