Betriebsanleitung
D103176X0DE

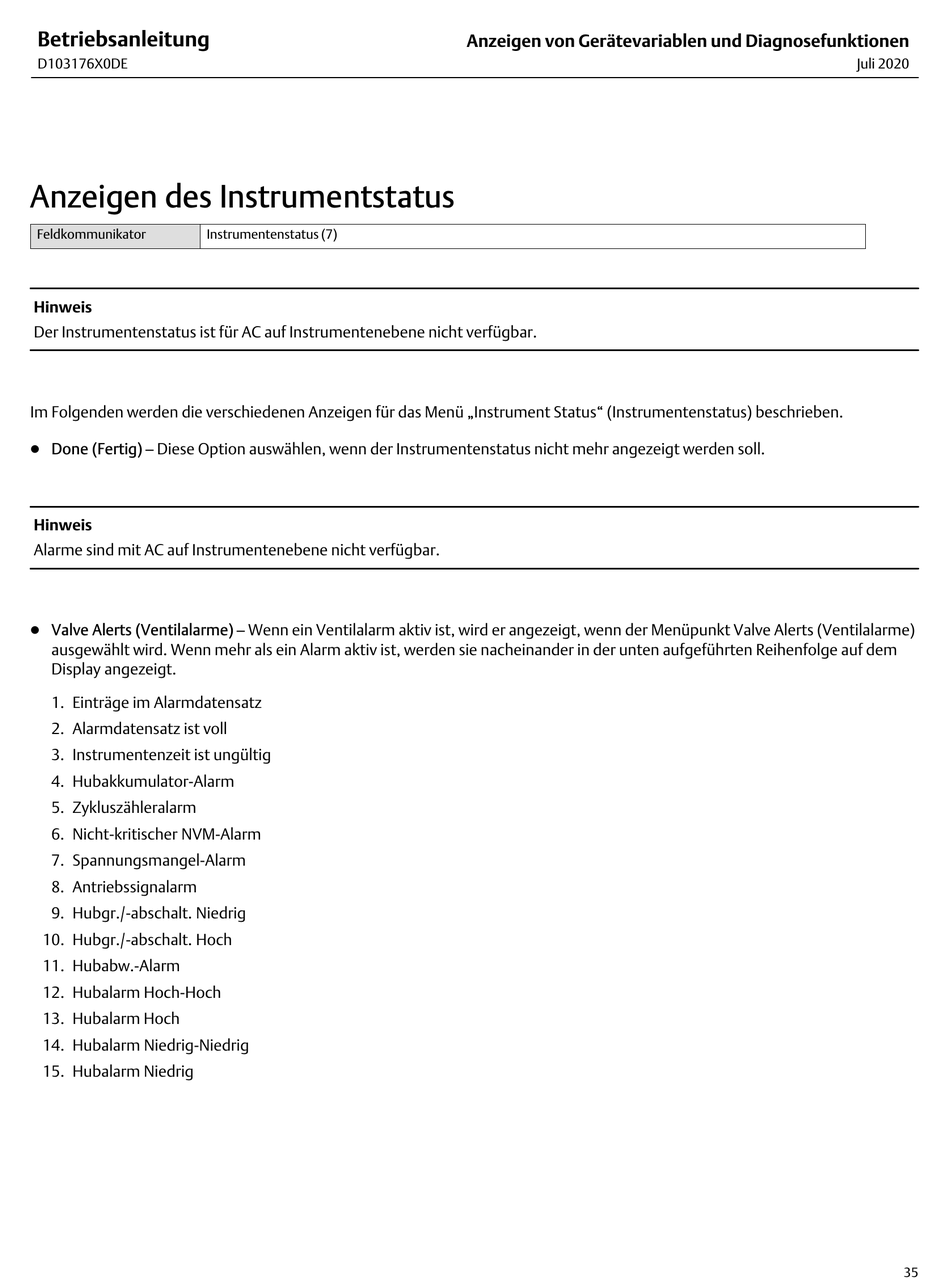

Anzeigen des Instrumentstatus
Feldkommunikator
Instrumentenstatus (7)
Hinweis
Der Instrumentenstatus ist für AC auf Instrumentenebene nicht verfügbar.
Im Folgenden werden die verschiedenen Anzeigen für das Menü „Instrument Status" (Instrumentenstatus) beschrieben.
D Done (Fertig) – Diese Option auswählen, wenn der Instrumentenstatus nicht mehr angezeigt werden soll.
Hinweis
Alarme sind mit AC auf Instrumentenebene nicht verfügbar.
D Valve Alerts (Ventilalarme) – Wenn ein Ventilalarm aktiv ist, wird er angezeigt, wenn der Menüpunkt Valve Alerts (Ventilalarme)
ausgewählt wird. Wenn mehr als ein Alarm aktiv ist, werden sie nacheinander in der unten aufgeführten Reihenfolge auf dem
Display angezeigt.
1. Einträge im Alarmdatensatz
2. Alarmdatensatz ist voll
3. Instrumentenzeit ist ungültig
4. Hubakkumulator-Alarm
5. Zykluszähleralarm
6. Nicht-kritischer NVM-Alarm
7. Spannungsmangel-Alarm
8. Antriebssignalarm
9. Hubgr./-abschalt. Niedrig
10. Hubgr./-abschalt. Hoch
11. Hubabw.-Alarm
12. Hubalarm Hoch-Hoch
13. Hubalarm Hoch
14. Hubalarm Niedrig-Niedrig
15. Hubalarm Niedrig
Anzeigen von Gerätevariablen und Diagnosefunktionen
Juli 2020
35
