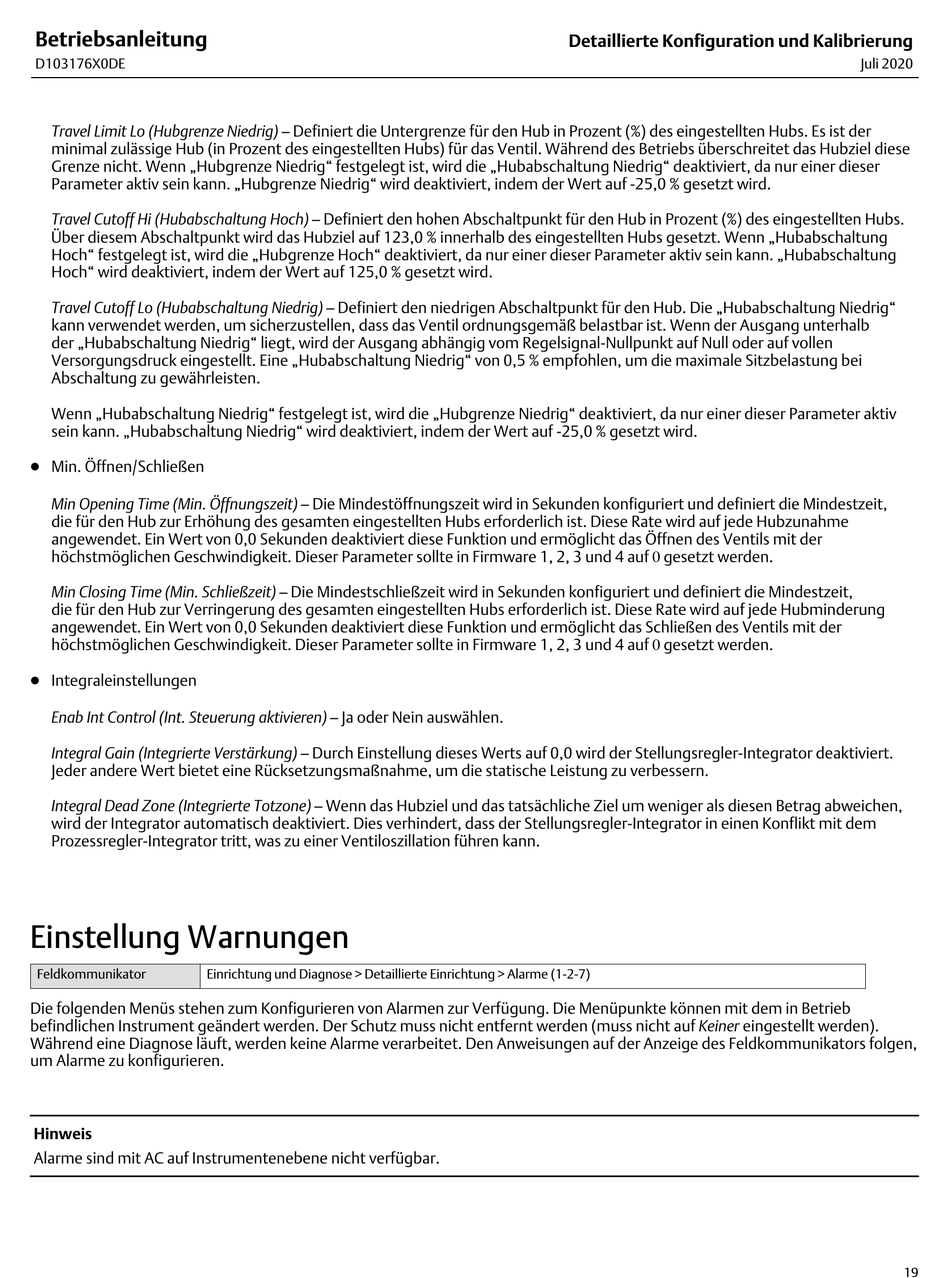

Betriebsanleitung
D103176X0DE
Travel Limit Lo (Hubgrenze Niedrig) – Definiert die Untergrenze für den Hub in Prozent (%) des eingestellten Hubs. Es ist der
minimal zulässige Hub (in Prozent des eingestellten Hubs) für das Ventil. Während des Betriebs überschreitet das Hubziel diese
Grenze nicht. Wenn „Hubgrenze Niedrig" festgelegt ist, wird die „Hubabschaltung Niedrig" deaktiviert, da nur einer dieser
Parameter aktiv sein kann. „Hubgrenze Niedrig" wird deaktiviert, indem der Wert auf -25,0 % gesetzt wird.
Travel Cutoff Hi (Hubabschaltung Hoch) – Definiert den hohen Abschaltpunkt für den Hub in Prozent (%) des eingestellten Hubs.
Über diesem Abschaltpunkt wird das Hubziel auf 123,0 % innerhalb des eingestellten Hubs gesetzt. Wenn „Hubabschaltung
Hoch" festgelegt ist, wird die „Hubgrenze Hoch" deaktiviert, da nur einer dieser Parameter aktiv sein kann. „Hubabschaltung
Hoch" wird deaktiviert, indem der Wert auf 125,0 % gesetzt wird.
Travel Cutoff Lo (Hubabschaltung Niedrig) – Definiert den niedrigen Abschaltpunkt für den Hub. Die „Hubabschaltung Niedrig"
kann verwendet werden, um sicherzustellen, dass das Ventil ordnungsgemäß belastbar ist. Wenn der Ausgang unterhalb
der „Hubabschaltung Niedrig" liegt, wird der Ausgang abhängig vom Regelsignal-Nullpunkt auf Null oder auf vollen
Versorgungsdruck eingestellt. Eine „Hubabschaltung Niedrig" von 0,5 % empfohlen, um die maximale Sitzbelastung bei
Abschaltung zu gewährleisten.
Wenn „Hubabschaltung Niedrig" festgelegt ist, wird die „Hubgrenze Niedrig" deaktiviert, da nur einer dieser Parameter aktiv
sein kann. „Hubabschaltung Niedrig" wird deaktiviert, indem der Wert auf -25,0 % gesetzt wird.
D Min. Öffnen/Schließen
Min Opening Time (Min. Öffnungszeit) – Die Mindestöffnungszeit wird in Sekunden konfiguriert und definiert die Mindestzeit,
die für den Hub zur Erhöhung des gesamten eingestellten Hubs erforderlich ist. Diese Rate wird auf jede Hubzunahme
angewendet. Ein Wert von 0,0 Sekunden deaktiviert diese Funktion und ermöglicht das Öffnen des Ventils mit der
höchstmöglichen Geschwindigkeit. Dieser Parameter sollte in Firmware 1, 2, 3 und 4 auf 0 gesetzt werden.
Min Closing Time (Min. Schließzeit) – Die Mindestschließzeit wird in Sekunden konfiguriert und definiert die Mindestzeit,
die für den Hub zur Verringerung des gesamten eingestellten Hubs erforderlich ist. Diese Rate wird auf jede Hubminderung
angewendet. Ein Wert von 0,0 Sekunden deaktiviert diese Funktion und ermöglicht das Schließen des Ventils mit der
höchstmöglichen Geschwindigkeit. Dieser Parameter sollte in Firmware 1, 2, 3 und 4 auf 0 gesetzt werden.
D Integraleinstellungen
Enab Int Control (Int. Steuerung aktivieren) – Ja oder Nein auswählen.
Integral Gain (Integrierte Verstärkung) – Durch Einstellung dieses Werts auf 0,0 wird der Stellungsregler-Integrator deaktiviert.
Jeder andere Wert bietet eine Rücksetzungsmaßnahme, um die statische Leistung zu verbessern.
Integral Dead Zone (Integrierte Totzone) – Wenn das Hubziel und das tatsächliche Ziel um weniger als diesen Betrag abweichen,
wird der Integrator automatisch deaktiviert. Dies verhindert, dass der Stellungsregler-Integrator in einen Konflikt mit dem
Prozessregler-Integrator tritt, was zu einer Ventiloszillation führen kann.
Einstellung Warnungen
Feldkommunikator
Einrichtung und Diagnose > Detaillierte Einrichtung > Alarme (1-2-7)
Die folgenden Menüs stehen zum Konfigurieren von Alarmen zur Verfügung. Die Menüpunkte können mit dem in Betrieb
befindlichen Instrument geändert werden. Der Schutz muss nicht entfernt werden (muss nicht auf Keiner eingestellt werden).
Während eine Diagnose läuft, werden keine Alarme verarbeitet. Den Anweisungen auf der Anzeige des Feldkommunikators folgen,
um Alarme zu konfigurieren.
Hinweis
Alarme sind mit AC auf Instrumentenebene nicht verfügbar.
Detaillierte Konfiguration und Kalibrierung
Juli 2020
19
