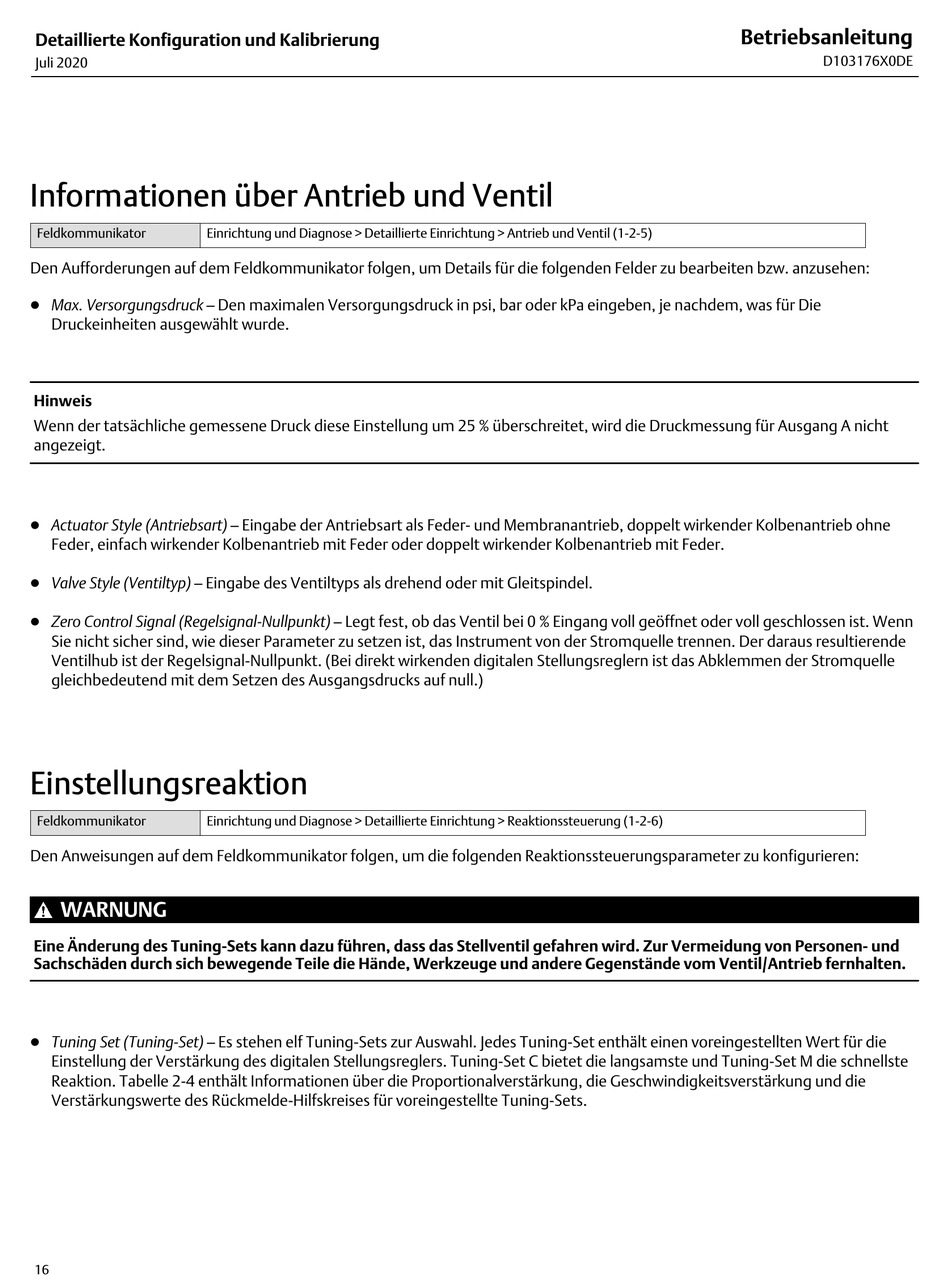

Detaillierte Konfiguration und Kalibrierung
Juli 2020
Informationen über Antrieb und Ventil
Feldkommunikator
Einrichtung und Diagnose > Detaillierte Einrichtung > Antrieb und Ventil (1-2-5)
Den Aufforderungen auf dem Feldkommunikator folgen, um Details für die folgenden Felder zu bearbeiten bzw. anzusehen:
D Max. Versorgungsdruck – Den maximalen Versorgungsdruck in psi, bar oder kPa eingeben, je nachdem, was für Die
Druckeinheiten ausgewählt wurde.
Hinweis
Wenn der tatsächliche gemessene Druck diese Einstellung um 25 % überschreitet, wird die Druckmessung für Ausgang A nicht
angezeigt.
D Actuator Style (Antriebsart) – Eingabe der Antriebsart als Feder- und Membranantrieb, doppelt wirkender Kolbenantrieb ohne
Feder, einfach wirkender Kolbenantrieb mit Feder oder doppelt wirkender Kolbenantrieb mit Feder.
D Valve Style (Ventiltyp) – Eingabe des Ventiltyps als drehend oder mit Gleitspindel.
D Zero Control Signal (Regelsignal-Nullpunkt) – Legt fest, ob das Ventil bei 0 % Eingang voll geöffnet oder voll geschlossen ist. Wenn
Sie nicht sicher sind, wie dieser Parameter zu setzen ist, das Instrument von der Stromquelle trennen. Der daraus resultierende
Ventilhub ist der Regelsignal-Nullpunkt. (Bei direkt wirkenden digitalen Stellungsreglern ist das Abklemmen der Stromquelle
gleichbedeutend mit dem Setzen des Ausgangsdrucks auf null.)
Einstellungsreaktion
Feldkommunikator
Einrichtung und Diagnose > Detaillierte Einrichtung > Reaktionssteuerung (1-2-6)
Den Anweisungen auf dem Feldkommunikator folgen, um die folgenden Reaktionssteuerungsparameter zu konfigurieren:
WARNUNG
Eine Änderung des Tuning-Sets kann dazu führen, dass das Stellventil gefahren wird. Zur Vermeidung von Personen- und
Sachschäden durch sich bewegende Teile die Hände, Werkzeuge und andere Gegenstände vom Ventil/Antrieb fernhalten.
D Tuning Set (Tuning-Set) – Es stehen elf Tuning-Sets zur Auswahl. Jedes Tuning-Set enthält einen voreingestellten Wert für die
Einstellung der Verstärkung des digitalen Stellungsreglers. Tuning-Set C bietet die langsamste und Tuning-Set M die schnellste
Reaktion. Tabelle 2‐4 enthält Informationen über die Proportionalverstärkung, die Geschwindigkeitsverstärkung und die
Verstärkungswerte des Rückmelde-Hilfskreises für voreingestellte Tuning-Sets.
16
Betriebsanleitung
D103176X0DE
