10 3 Baugruppen wechseln
Druckkopf ausbauen
1. Hebel (10) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben.
2. Etiketten und Transferfolie aus dem Drucker nehmen.
3. Sechskantschlüssel (11) aus seiner Halterung nehmen.
4. Kopfwinkel (9) mit einem Finger leicht auf der Druckwalze halten und mit dem Sechskantschlüssel Schraube (8)
ausschrauben und mit Scheibe abnehmen.
5. Kopfwinkel (9) nach oben schwenken.
6. Wenn nötig, Druckkopf aus dem Kopfwinkel (9) lösen.
7. Beide Steckverbindungen (2,3) am Druckkopf lösen und Druckkopf auf sauberer und weicher Unterlage ablegen.
Druckkopf einbauen
1. Steckverbindungen (2,3) anstecken.
2. Druckkopf so im Kopfwinkel (9) positionieren, dass die Mitnehmer (6) in die entsprechenden Bohrungen im
Kopfwinkel (9) greifen.
3. Kopfwinkel (9) mit einem Finger leicht auf der Druckwalze halten und korrekte Lage des Druckkopfs Kopfwinkel
(9) prüfen.
4. Mit dem Sechskantschlüssel Schraube (8) mit Scheibe einschrauben und festziehen.
5. Etiketten und Transferfolie wieder einlegen.
3.3.2

Druckkopf A6+, A8+ wechseln

1
4

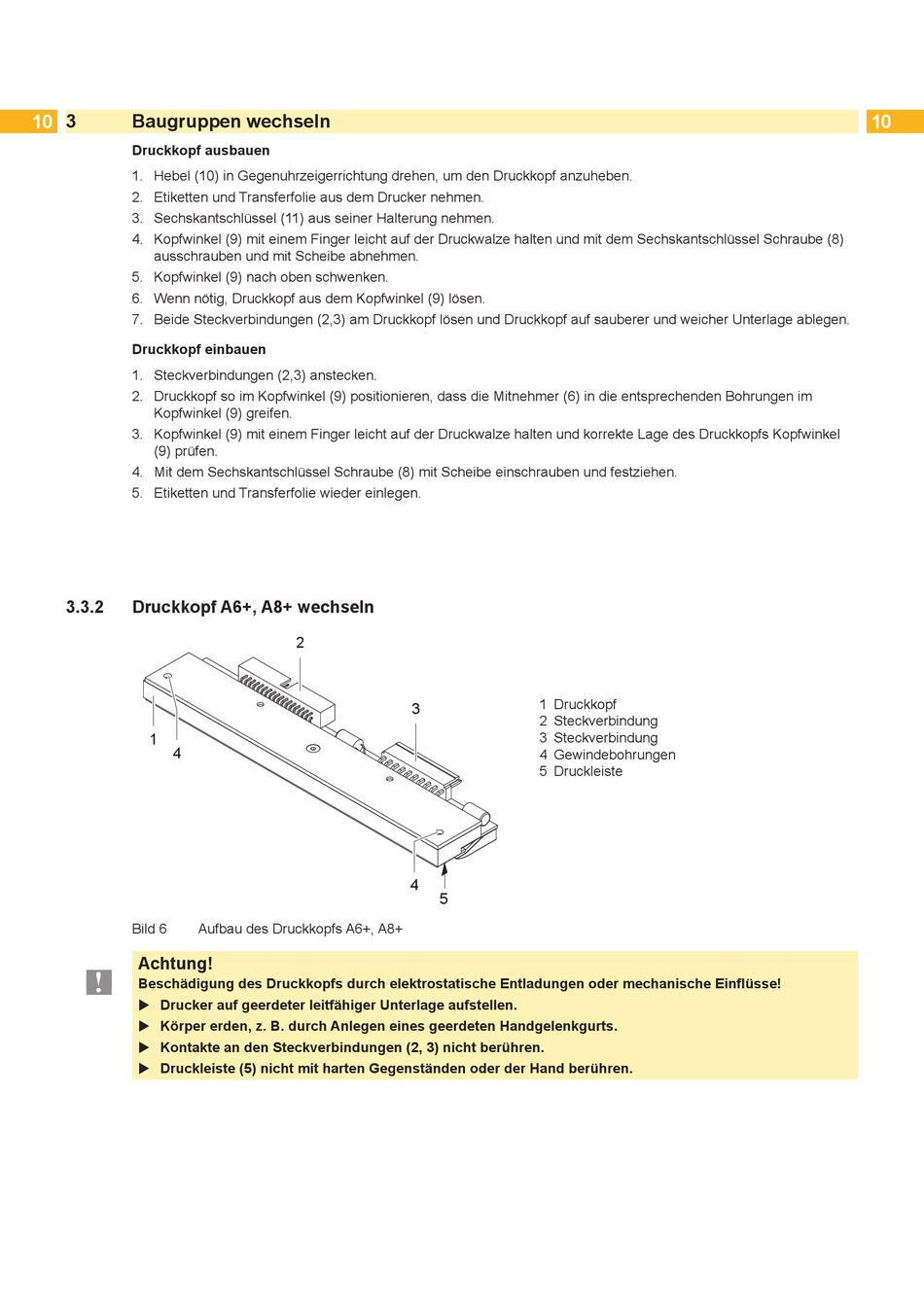

Bild 6 Aufbau des Druckkopfs A6+, A8+
Achtung!
!
Beschädigung des Druckkopfs durch elektrostatische Entladungen oder mechanische Einflüsse!
X Drucker auf geerdeter leitfähiger Unterlage aufstellen.
X Körper erden, z. B. durch Anlegen eines geerdeten Handgelenkgurts.
X Kontakte an den Steckverbindungen (2, 3) nicht berühren.
X Druckleiste (5) nicht mit harten Gegenständen oder der Hand berühren.
2
3
4
5
1 Druckkopf
2 Steckverbindung
3 Steckverbindung
4 Gewindebohrungen
5 Druckleiste
