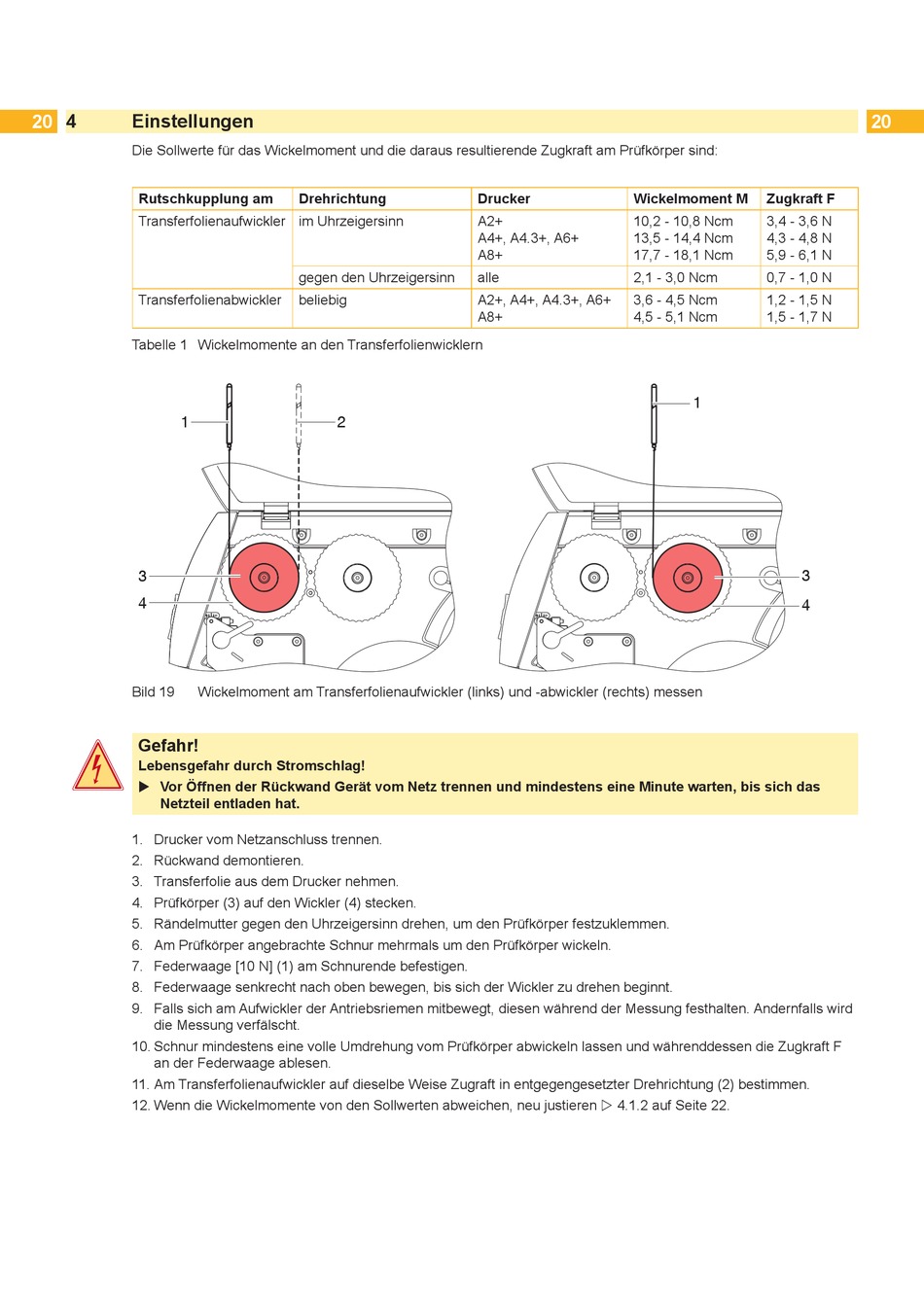

20 4 Einstellungen
Die Sollwerte für das Wickelmoment und die daraus resultierende Zugkraft am Prüfkörper sind:
Rutschkupplung am
Transferfolienaufwickler im Uhrzeigersinn
Transferfolienabwickler
Tabelle 1 Wickelmomente an den Transferfolienwicklern
1
3
4
Bild 19 Wickelmoment am Transferfolienaufwickler (links) und -abwickler (rechts) messen
Gefahr!
Lebensgefahr durch Stromschlag!
X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das
Netzteil entladen hat.
1. Drucker vom Netzanschluss trennen.
2. Rückwand demontieren.
3. Transferfolie aus dem Drucker nehmen.
4. Prüfkörper (3) auf den Wickler (4) stecken.
5. Rändelmutter gegen den Uhrzeigersinn drehen, um den Prüfkörper festzuklemmen.
6. Am Prüfkörper angebrachte Schnur mehrmals um den Prüfkörper wickeln.
7. Federwaage [10 N] (1) am Schnurende befestigen.
8. Federwaage senkrecht nach oben bewegen, bis sich der Wickler zu drehen beginnt.
9. Falls sich am Aufwickler der Antriebsriemen mitbewegt, diesen während der Messung festhalten. Andernfalls wird
die Messung verfälscht.
10. Schnur mindestens eine volle Umdrehung vom Prüfkörper abwickeln lassen und währenddessen die Zugkraft F
an der Federwaage ablesen.
11. Am Transferfolienaufwickler auf dieselbe Weise Zugraft in entgegengesetzter Drehrichtung (2) bestimmen.
12. Wenn die Wickelmomente von den Sollwerten abweichen, neu justieren  4.1.2 auf Seite 22.
Drehrichtung
gegen den Uhrzeigersinn
beliebig
2
Drucker Wickelmoment M
A2+ 10,2 - 10,8 Ncm
A4+, A4.3+, A6+ 13,5 - 14,4 Ncm
A8+ 17,7 - 18,1 Ncm
alle 2,1 - 3,0 Ncm
A2+, A4+, A4.3+, A6+ 3,6 - 4,5 Ncm
A8+ 4,5 - 5,1 Ncm
Zugkraft F
3,4 - 3,6 N
4,3 - 4,8 N
5,9 - 6,1 N
0,7 - 1,0 N
1,2 - 1,5 N
1,5 - 1,7 N
1
3
4
