3 Baugruppen wechseln
3.3

Druckkopf wechseln

3.3.1

Druckkopf A2+, A4+, A4.3+, A4+M wechseln

Ein Druckkopftausch kann ohne Feinjustage am Etikettendrucker durchgeführt werden. Ein Wechsel des Druckkopfs
ist notwendig bei Verschleiß oder bei einem Wechsel zu einem Druckkopf mit höherer oder niederer Auflösung. Zur
besseren Unterscheidung tragen die Druckköpfe ein Etikett mit Druckertyp und Auflösung.
1
4
6
7

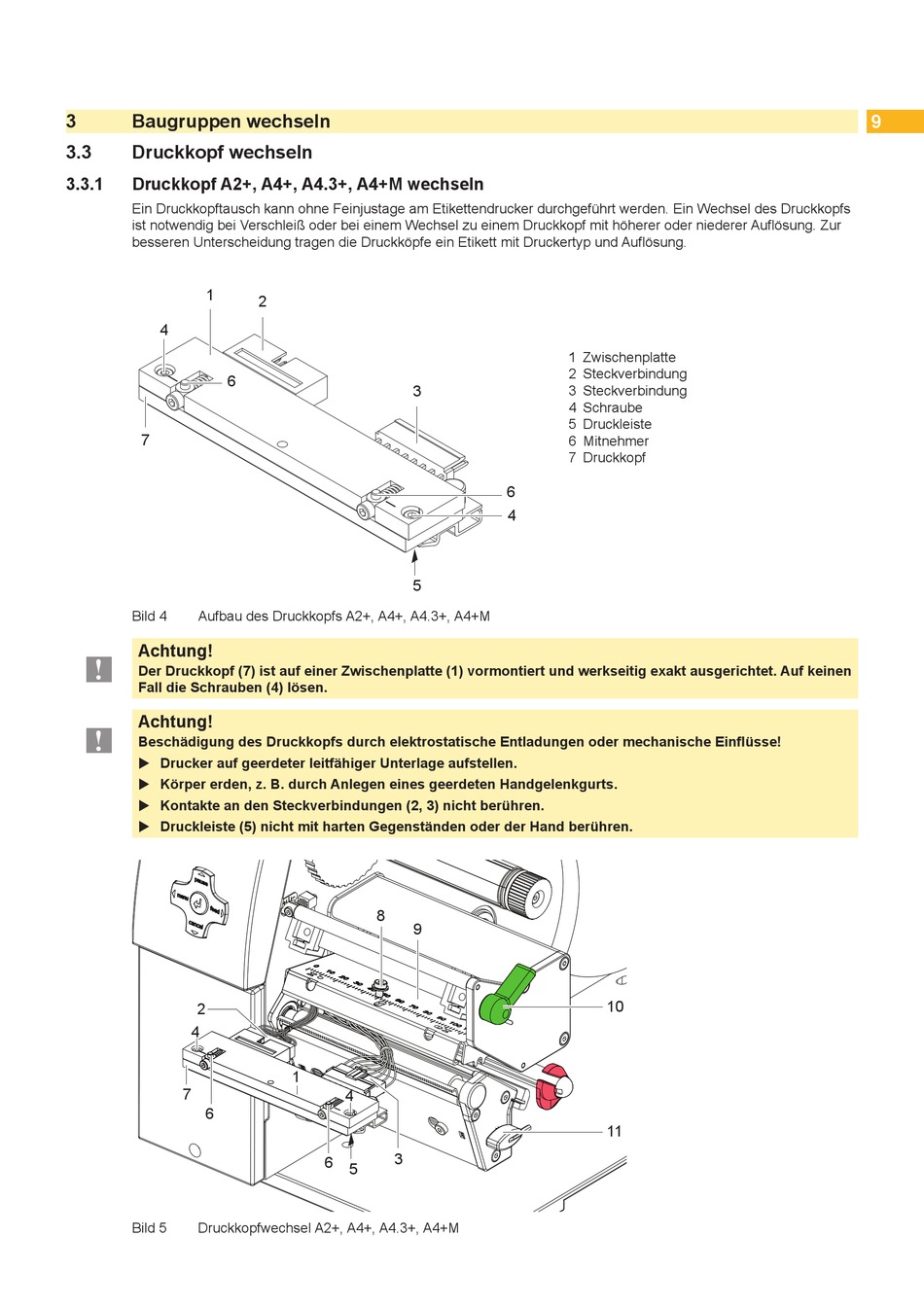

Bild 4 Aufbau des Druckkopfs A2+, A4+, A4.3+, A4+M
Achtung!
!
Der Druckkopf (7) ist auf einer Zwischenplatte (1) vormontiert und werkseitig exakt ausgerichtet. Auf keinen
Fall die Schrauben (4) lösen.
Achtung!
!
Beschädigung des Druckkopfs durch elektrostatische Entladungen oder mechanische Einflüsse!
X Drucker auf geerdeter leitfähiger Unterlage aufstellen.
X Körper erden, z. B. durch Anlegen eines geerdeten Handgelenkgurts.
X Kontakte an den Steckverbindungen (2, 3) nicht berühren.
X Druckleiste (5) nicht mit harten Gegenständen oder der Hand berühren.
2
4
7
6
Bild 5 Druckkopfwechsel A2+, A4+, A4.3+, A4+M
2
3
5
8
9
1
4
3
6
5
1 Zwischenplatte
2 Steckverbindung
3 Steckverbindung
4 Schraube
5 Druckleiste
6 Mitnehmer
7 Druckkopf
6
4
10
11
9
