3 Baugruppen wechseln
3.7

Leiterplatte CPU wechseln

Gefahr!
Lebensgefahr durch Stromschlag!
X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das
Netzteil entladen hat.
3
2

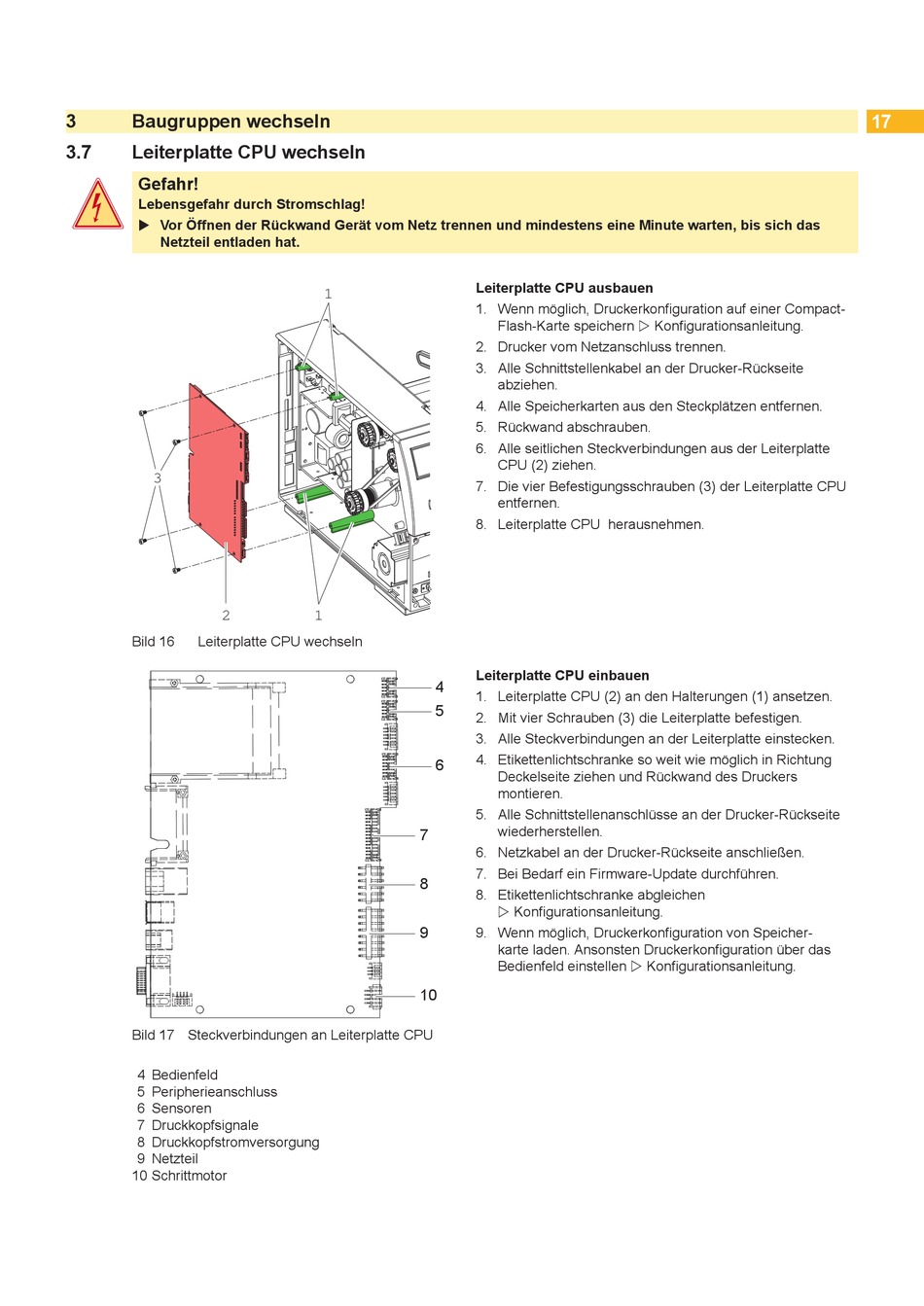

Bild 16 Leiterplatte CPU wechseln
Bild 17 Steckverbindungen an Leiterplatte CPU
4 Bedienfeld
5 Peripherieanschluss
6 Sensoren
7 Druckkopfsignale
8 Druckkopfstromversorgung
9 Netzteil
10 Schrittmotor
Leiterplatte CPU ausbauen
1
1. Wenn möglich, Druckerkonfiguration auf einer Compact-
2. Drucker vom Netzanschluss trennen.
3. Alle Schnittstellenkabel an der Drucker-Rückseite
4. Alle Speicherkarten aus den Steckplätzen entfernen.
5. Rückwand abschrauben.
6. Alle seitlichen Steckverbindungen aus der Leiterplatte
7. Die vier Befestigungsschrauben (3) der Leiterplatte CPU
8. Leiterplatte CPU herausnehmen.
1
Leiterplatte CPU einbauen
4
1. Leiterplatte CPU (2) an den Halterungen (1) ansetzen.
5
2. Mit vier Schrauben (3) die Leiterplatte befestigen.
3. Alle Steckverbindungen an der Leiterplatte einstecken.
4. Etikettenlichtschranke so weit wie möglich in Richtung
6
5. Alle Schnittstellenanschlüsse an der Drucker-Rückseite
7
6. Netzkabel an der Drucker-Rückseite anschließen.
7. Bei Bedarf ein Firmware-Update durchführen.
8
8. Etikettenlichtschranke abgleichen
9
9. Wenn möglich, Druckerkonfiguration von Speicher-
10
Flash-Karte speichern  Konfigurationsanleitung.
abziehen.
CPU (2) ziehen.
entfernen.
Deckelseite ziehen und Rückwand des Druckers
montieren.
wiederherstellen.
 Konfigurationsanleitung.
karte laden. Ansonsten Druckerkonfiguration über das
Bedienfeld einstellen  Konfigurationsanleitung.
