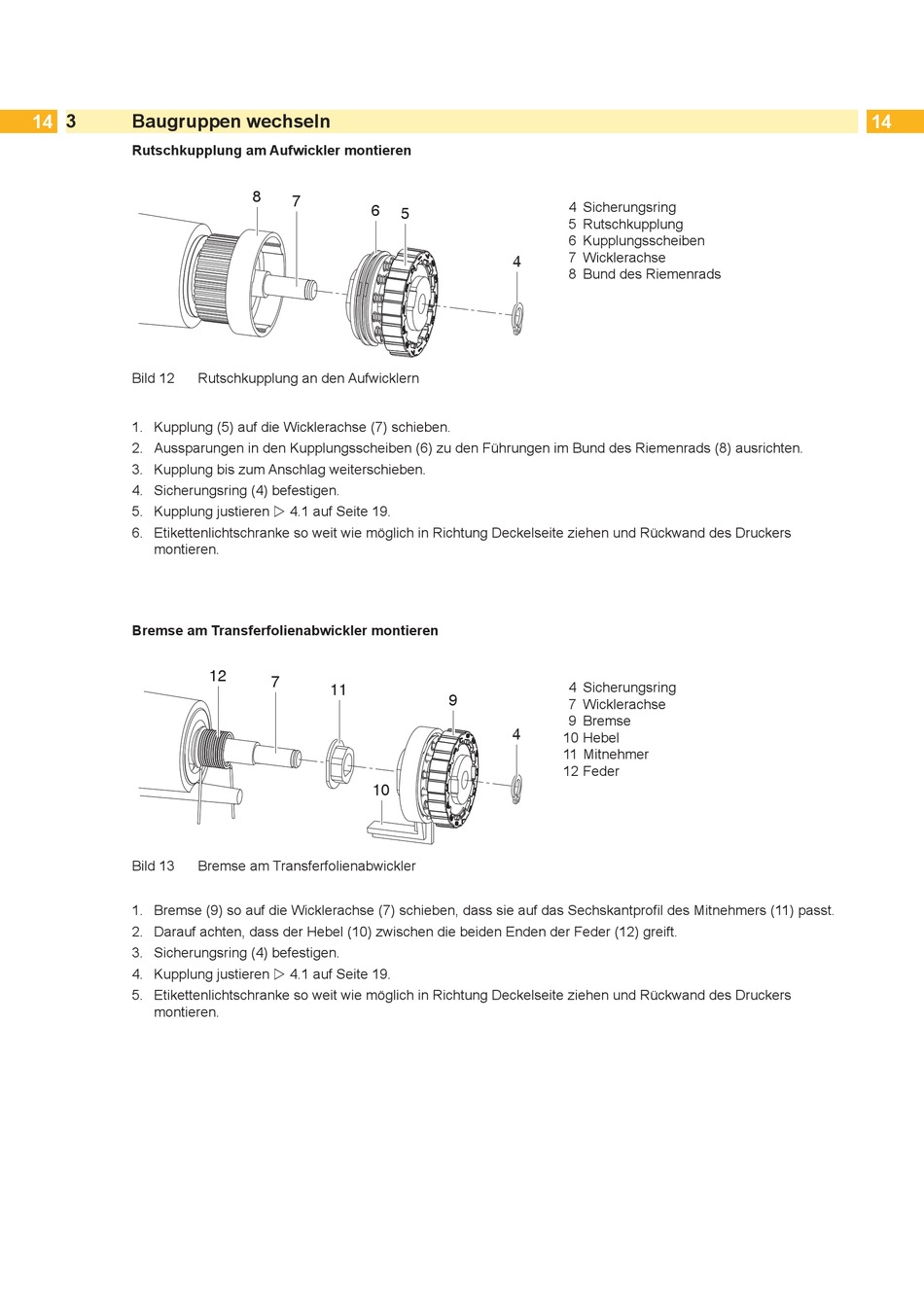

14 3 Baugruppen wechseln
Rutschkupplung am Aufwickler montieren
Bild 12 Rutschkupplung an den Aufwicklern
1. Kupplung (5) auf die Wicklerachse (7) schieben.
2. Aussparungen in den Kupplungsscheiben (6) zu den Führungen im Bund des Riemenrads (8) ausrichten.
3. Kupplung bis zum Anschlag weiterschieben.
4. Sicherungsring (4) befestigen.
5. Kupplung justieren  4.1 auf Seite 19.
6. Etikettenlichtschranke so weit wie möglich in Richtung Deckelseite ziehen und Rückwand des Druckers
montieren.
Bremse am Transferfolienabwickler montieren
Bild 13 Bremse am Transferfolienabwickler
1. Bremse (9) so auf die Wicklerachse (7) schieben, dass sie auf das Sechskantprofil des Mitnehmers (11) passt.
2. Darauf achten, dass der Hebel (10) zwischen die beiden Enden der Feder (12) greift.
3. Sicherungsring (4) befestigen.
4. Kupplung justieren  4.1 auf Seite 19.
5. Etikettenlichtschranke so weit wie möglich in Richtung Deckelseite ziehen und Rückwand des Druckers
montieren.
8
7
6
12
7
11
10
4 Sicherungsring
5
5 Rutschkupplung
6 Kupplungsscheiben
7 Wicklerachse
4
8 Bund des Riemenrads
4 Sicherungsring
9
7 Wicklerachse
9 Bremse
4
10 Hebel
11 Mitnehmer
12 Feder
