Reinigung Der Etikettenlichtschranke A4+M - CAB A+ Serviceanleitung

2 Reinigung
2.3

Reinigung der Etikettenlichtschranke A4+M

5
1 2

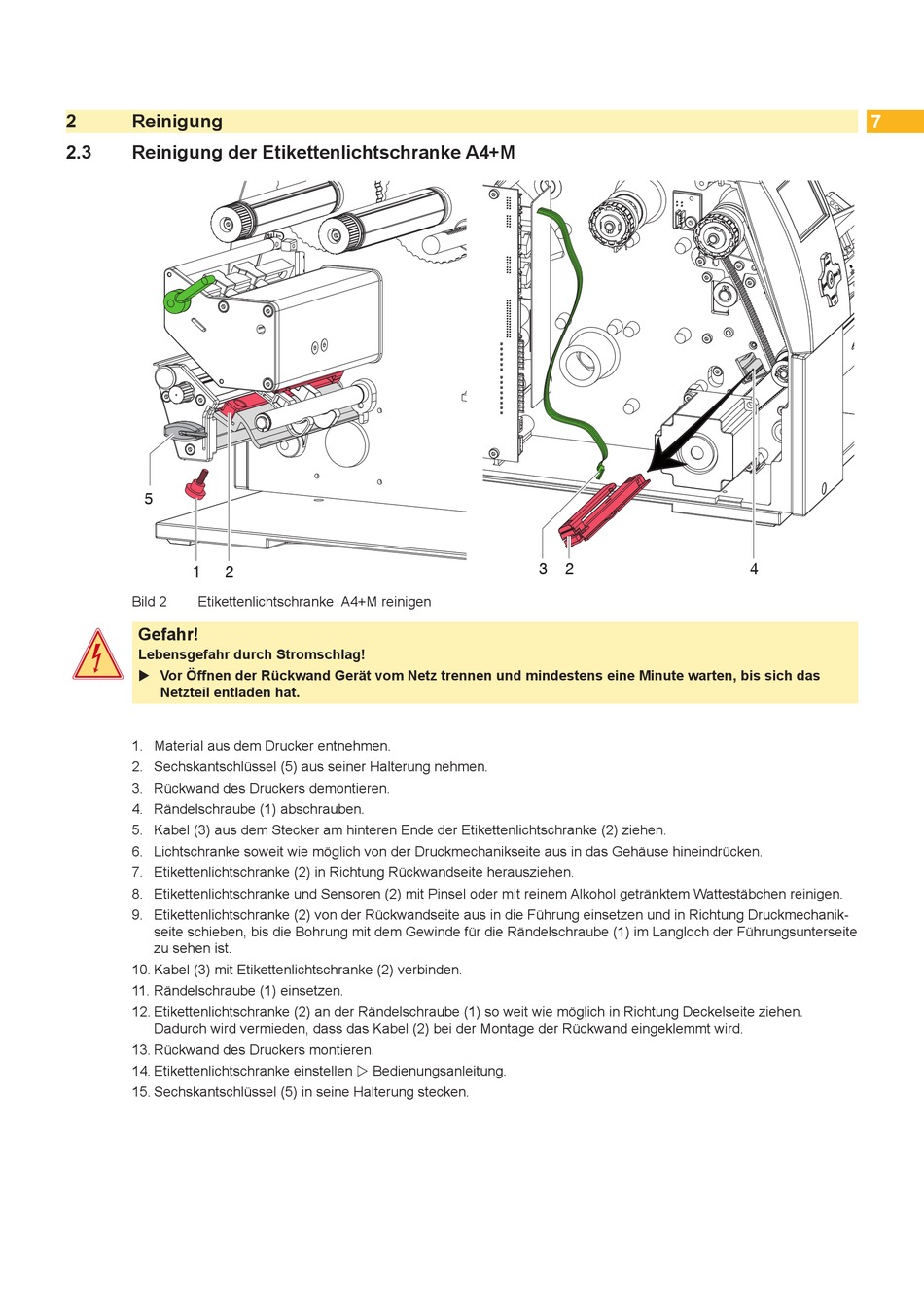

Bild 2 Etikettenlichtschranke A4+M reinigen
Gefahr!
Lebensgefahr durch Stromschlag!
X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das
Netzteil entladen hat.
1. Material aus dem Drucker entnehmen.
2. Sechskantschlüssel (5) aus seiner Halterung nehmen.
3. Rückwand des Druckers demontieren.
4. Rändelschraube (1) abschrauben.
5. Kabel (3) aus dem Stecker am hinteren Ende der Etikettenlichtschranke (2) ziehen.
6. Lichtschranke soweit wie möglich von der Druckmechanikseite aus in das Gehäuse hineindrücken.
7. Etikettenlichtschranke (2) in Richtung Rückwandseite herausziehen.
8. Etikettenlichtschranke und Sensoren (2) mit Pinsel oder mit reinem Alkohol getränktem Wattestäbchen reinigen.
9. Etikettenlichtschranke (2) von der Rückwandseite aus in die Führung einsetzen und in Richtung Druckmechanik-
seite schieben, bis die Bohrung mit dem Gewinde für die Rändelschraube (1) im Langloch der Führungsunterseite
zu sehen ist.
10. Kabel (3) mit Etikettenlichtschranke (2) verbinden.
11. Rändelschraube (1) einsetzen.
12. Etikettenlichtschranke (2) an der Rändelschraube (1) so weit wie möglich in Richtung Deckelseite ziehen.
Dadurch wird vermieden, dass das Kabel (2) bei der Montage der Rückwand eingeklemmt wird.
13. Rückwand des Druckers montieren.
14. Etikettenlichtschranke einstellen  Bedienungsanleitung.
15. Sechskantschlüssel (5) in seine Halterung stecken.
