Inhaltszusammenfassung für CAB CC2

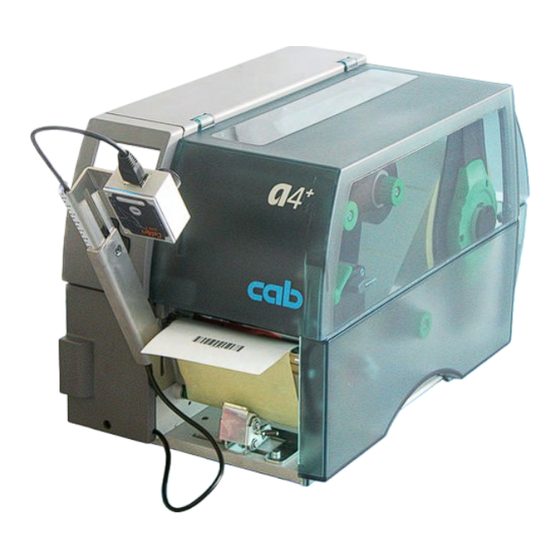

- Seite 1 Bedienungsanleitung CC2 / CC4 Barcodeprüfgerät Made in Germany...
-
Seite 2: Inhaltsverzeichnis
Urheberrecht Technische Daten ............5 Diese Dokumentation sowie Übersetzungen hiervon sind Installation ..............6 Eigentum der cab Produkttechnik GmbH & Co KG. Gerät auspacken ............6 Das Reproduzieren, Verarbeiten, Vervielfältigen oder Barcodeprüfgerät an Drucker montieren ....6 Verbreiten im Ganzen oder in Teilen zu anderen Zwecken als Scanner justieren ............ -
Seite 3: Einleitung
Bestimmungsgemäßer Gebrauch • Das Gerät ist ausschließlich als Peripheriegerät für cab-Drucker der A+-Serie zum Prüfen gedruckter Linear- und 2D-Barcodes bestimmt. Der Drucker muss Spendemodus betrieben werden und auf jedem Etikett darf sich nur ein Barcode befinden. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. -
Seite 4: Sicherheitshinweise
Einleitung Sicherheitshinweise • Vor der Montage oder Demontage des Barcodeprüfgerätes vom Netz trennen. • Keine Warnhinweis-Aufkleber entfernen, sonst können Gefahren nicht erkannt werden. • Das Gerät darf nur in einer trockenen Umgebung betrieben und keiner Nässe (Spritzwasser, Nebel, etc.) ausge- setzt werden. -
Seite 5: Technische Daten
Einleitung Technische Daten für Druckertyp A2+P A4+P Leseabstand 87 -175 mm Lesewinkel -15° bis +15° Prüfbare Barcodes pro Etikett Prüffunktionen GOODBAD Prüfung auf Lesbarkeit VERIFY Prüfung auf Lesbarkeit und Vergleich mit den gesendeten Daten Tabelle 1 Technische Daten Code Programmierung Codegröße cablabel S3 Jscript... -
Seite 6: Installation
Installation Gerät auspacken Gerät auf Transportschäden prüfen. Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Spendelichtschranke mit Triggereingang • Scanner mit Scannerhalter • Bedienungsanleitung • User's Manual Colibri incl. CD USB-Kabel Konfiguration Scanner • • Prüfprotokoll mit Justageparametern Hinweis! Bewahren Sie die Originalverpackung für spätere Transporte auf. Achtung! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. -
Seite 7: Scanner Justieren
Installation Scanner justieren Bild 2 Abstand und Winkel einstellen Zur Anpassung an den zu prüfenden Barcode lässt sich der Scanner verstellen : Hinweis! Bei vorab in Betrieb genommenen Geräten sind die Angaben zur optimalen Einstellung im Prüfprotokoll festgehalten. Einstellung des Abstands zum Etikett zur Anpassung an die Größe und Auflösung des Barcodes •... -
Seite 8: Barcodeprüfung Mit Jscript
Barcodeprüfung mit JScript Befehlsliste +VERIFYn Optionaler Parameter für im Drucker implementierte Barcodes. Mit diesem Parameter wird ein Vergleich des Barcodeinhalts mit den gesendeten Daten veranlasst. «n» Offset für den Lesebeginn zum Anfang des Barcodes in Y-Richtung. +GOODBADn Optionaler Parameter für im Drucker implementierte Barcodes. Mit diesem Parameter wird eine Prüfung der Lesbarkeit des Barcodes ohne Prüfung des Inhalts veranlasst. -
Seite 9: Barcodeprüfung Mit Cablabel S3 Pro
Barcodeprüfung mit cablabel S3 Pro Um das Barcodeprüfgerät mit cablabel S3 Pro zu nutzen : Bild 3 Barcodeprüfung in cablabel S3 Pro Auf Barcode mit rechter Maustaste klicken und "Barcode" auswählen. Bild 4 Barcodeprüfung in cablabel S3 Pro Auf "Verifier" klicken. ... -
Seite 10: Betrieb
Im Falle eines negativen Prüfergebnisses erscheint die Fehlermeldung Scan negativ. Nach Abnahme des fehlerhaften Etiketts kann der Druck durch Drücken der Taste pause wiederholt werden. Hinweis zur EU-Konformitätserklärung Die Barcodeprüfgeräte CC2 und CC4 entsprechen den einschlägigen grundlegenden Sicherheits- und Gesundheits- anforderungen der EU-Richtlinien: •...
