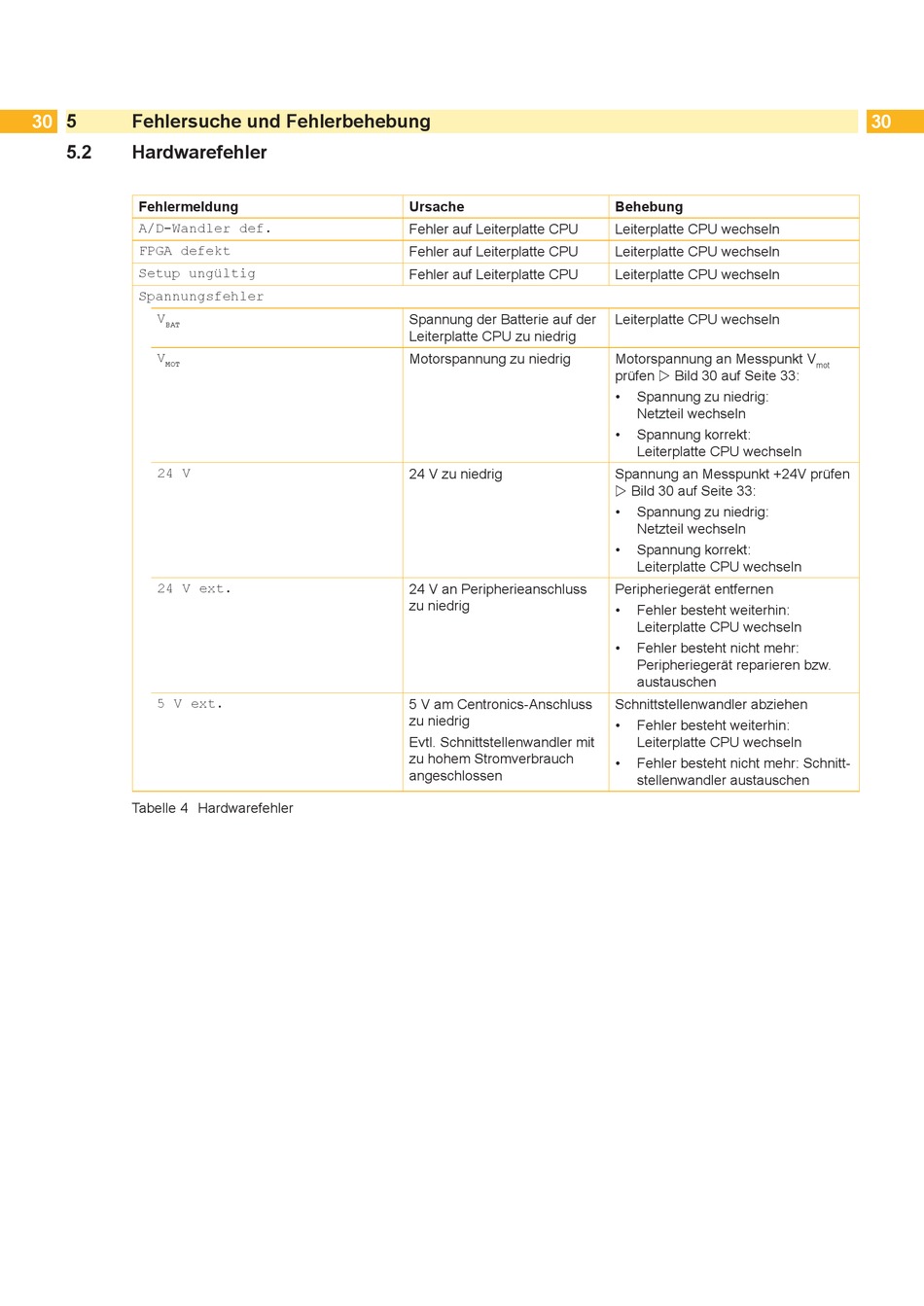

30 5 Fehlersuche und Fehlerbehebung
5.2

Hardwarefehler

Fehlermeldung
A/D-Wandler def.
FPGA defekt
Setup ungültig
Spannungsfehler
V
BAT
V
MOT
24 V
24 V ext.
5 V ext.
Tabelle 4 Hardwarefehler
Ursache
Fehler auf Leiterplatte CPU
Fehler auf Leiterplatte CPU
Fehler auf Leiterplatte CPU
Spannung der Batterie auf der
Leiterplatte CPU zu niedrig
Motorspannung zu niedrig
24 V zu niedrig
24 V an Peripherieanschluss
zu niedrig
5 V am Centronics-Anschluss
zu niedrig
Evtl. Schnittstellenwandler mit
zu hohem Stromverbrauch
angeschlossen
Behebung
Leiterplatte CPU wechseln
Leiterplatte CPU wechseln
Leiterplatte CPU wechseln
Leiterplatte CPU wechseln
Motorspannung an Messpunkt V
prüfen  Bild 30 auf Seite 33:
• Spannung zu niedrig:
Netzteil wechseln
• Spannung korrekt:
Leiterplatte CPU wechseln
Spannung an Messpunkt +24V prüfen
 Bild 30 auf Seite 33:
• Spannung zu niedrig:
Netzteil wechseln
• Spannung korrekt:
Leiterplatte CPU wechseln
Peripheriegerät entfernen
• Fehler besteht weiterhin:
Leiterplatte CPU wechseln
• Fehler besteht nicht mehr:
Peripheriegerät reparieren bzw.
austauschen
Schnittstellenwandler abziehen
• Fehler besteht weiterhin:
Leiterplatte CPU wechseln
• Fehler besteht nicht mehr: Schnitt-
stellenwandler austauschen
