28 4 Einstellungen
4.4

Kopfschalter einstellen

Der Kopfschalter verhindert einen Druckbetrieb bei geöffnetem Druckkopf.
Der Kopfschalter muss justiert werden, wenn trotz verriegeltem Druckkopf die Fehlermeldung Kopf abgeklappt im
Display erscheint.
Gefahr!
Lebensgefahr durch Stromschlag!
X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das
Netzteil entladen hat.

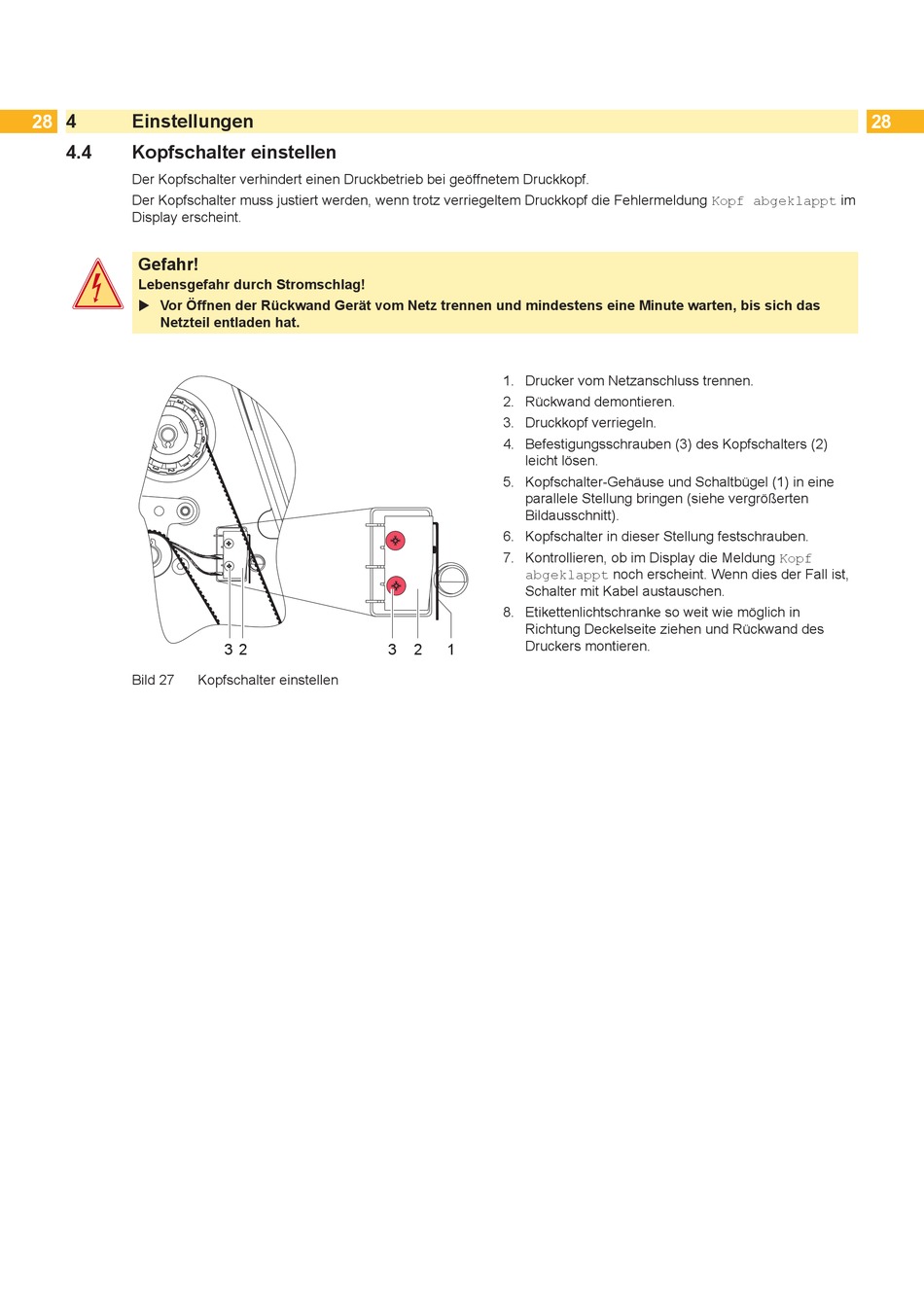

Bild 27 Kopfschalter einstellen
3 2 3
1. Drucker vom Netzanschluss trennen.
2. Rückwand demontieren.
3. Druckkopf verriegeln.
4. Befestigungsschrauben (3) des Kopfschalters (2)
leicht lösen.
5. Kopfschalter-Gehäuse und Schaltbügel (1) in eine
parallele Stellung bringen (siehe vergrößerten
Bildausschnitt).
6. Kopfschalter in dieser Stellung festschrauben.
7. Kontrollieren, ob im Display die Meldung Kopf
abgeklappt noch erscheint. Wenn dies der Fall ist,
Schalter mit Kabel austauschen.
8. Etikettenlichtschranke so weit wie möglich in
Richtung Deckelseite ziehen und Rückwand des
Druckers montieren.
2 1
