24 4 Einstellungen
4.2.2

Druckkopfposition einstellen

Für ein optimales Druckbild sind folgende Einstellungen des Druckkopfs notwendig :
• Heizzeile zum höchsten Punkt der Druckwalze ausrichten. In dieser Stellung ist die Druckbildschwärzung am
intensivsten.
• Parallelität waagerechter Linien zur Etikettenkante einstellen.
Achtung!
!
Beschädigung der Druckkopf-Baugruppe.
Der Versuch einer Druckkopf-Justage bei festgezogenen Befestigungsschrauben (3) kann zu Defekten an
der Druckkopf-Baugruppe führen.
X Vor der Justage des Druckkopfs immer die Befestigungsschrauben (3) lösen.
1a
2a
3
2b
1b

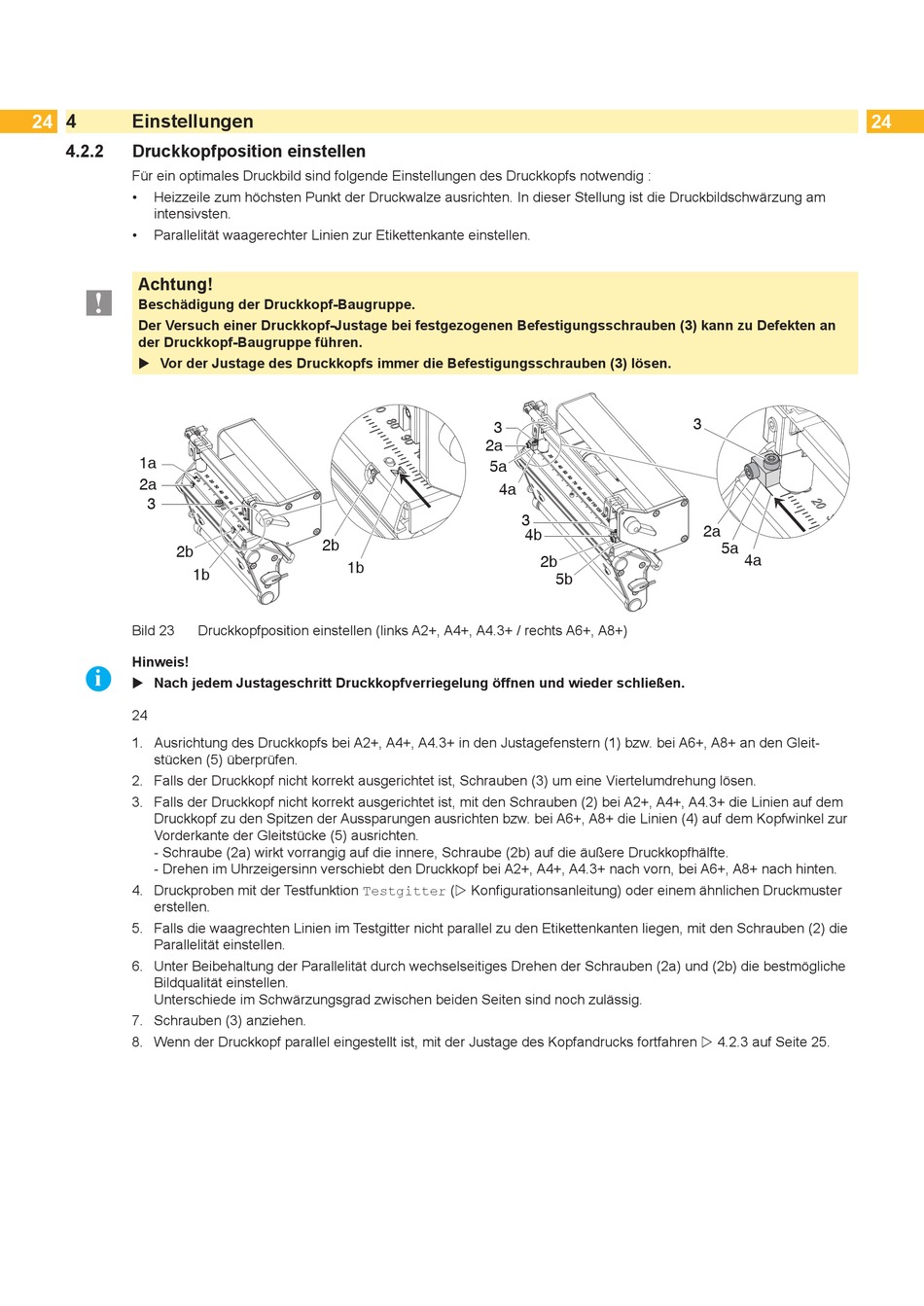

Bild 23 Druckkopfposition einstellen (links A2+, A4+, A4.3+ / rechts A6+, A8+)
Hinweis!
i
X Nach jedem Justageschritt Druckkopfverriegelung öffnen und wieder schließen.
24
1. Ausrichtung des Druckkopfs bei A2+, A4+, A4.3+ in den Justagefenstern (1) bzw. bei A6+, A8+ an den Gleit-
stücken (5) überprüfen.
2. Falls der Druckkopf nicht korrekt ausgerichtet ist, Schrauben (3) um eine Viertelumdrehung lösen.
3. Falls der Druckkopf nicht korrekt ausgerichtet ist, mit den Schrauben (2) bei A2+, A4+, A4.3+ die Linien auf dem
Druckkopf zu den Spitzen der Aussparungen ausrichten bzw. bei A6+, A8+ die Linien (4) auf dem Kopfwinkel zur
Vorderkante der Gleitstücke (5) ausrichten.
- Schraube (2a) wirkt vorrangig auf die innere, Schraube (2b) auf die äußere Druckkopfhälfte.
- Drehen im Uhrzeigersinn verschiebt den Druckkopf bei A2+, A4+, A4.3+ nach vorn, bei A6+, A8+ nach hinten.
4. Druckproben mit der Testfunktion Testgitter ( Konfigurationsanleitung) oder einem ähnlichen Druckmuster
erstellen.
5. Falls die waagrechten Linien im Testgitter nicht parallel zu den Etikettenkanten liegen, mit den Schrauben (2) die
Parallelität einstellen.
6. Unter Beibehaltung der Parallelität durch wechselseitiges Drehen der Schrauben (2a) und (2b) die bestmögliche
Bildqualität einstellen.
Unterschiede im Schwärzungsgrad zwischen beiden Seiten sind noch zulässig.
7. Schrauben (3) anziehen.
8. Wenn der Druckkopf parallel eingestellt ist, mit der Justage des Kopfandrucks fortfahren  4.2.3 auf Seite 25.
3
2a
5a
2b
1b
4a
3
4b
2b
5b
3
2a
5a
4a
24
