Baugruppen wechseln
10
6
7
8

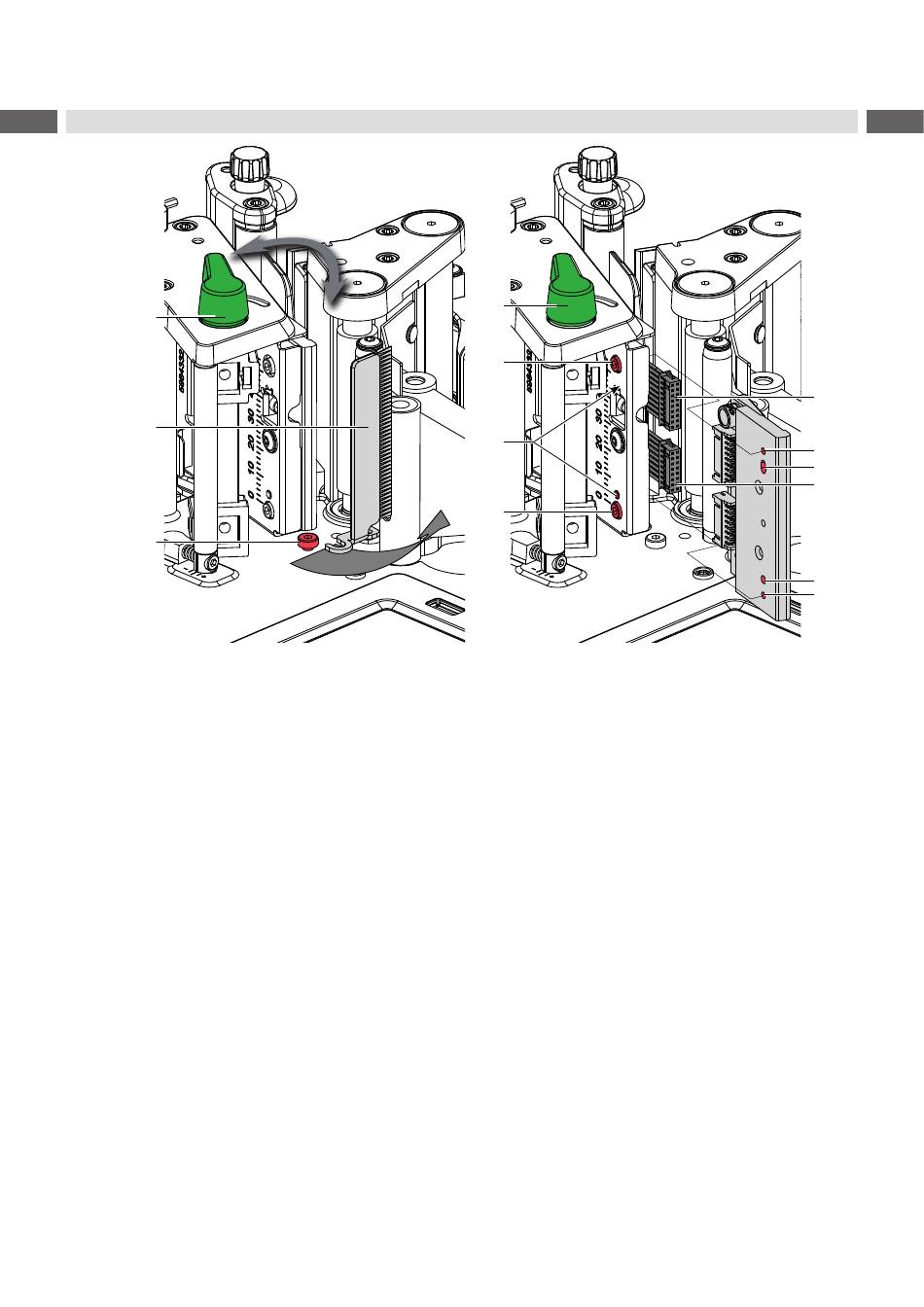

Bild 4
Druckkopf wechseln
Ableitbürste ausbauen
1. Schraube (8) lockern.
2. Ableitbürste (7) in Druckrichtung (Pfeil) herausziehen.
Druckkopf ausbauen
3. Etiketten und Transferfolie aus dem Drucker nehmen.
4. Druckkopf durch Hebel (6) verriegeln.
5. Schrauben (9) lösen.
6. Druckkopfverriegelung öffnen und wenn nötig Druckkopf von den Stiften (10) lösen.
7. Zunächst Spannungskabel (11), anschließend Datenkabel (12) lösen.
Druckkopf einbauen
1. Zunächst Datenkabel (12), anschließend Spannungskabel (11) an neuen Druckkopf anstecken.
2. Druckkopf so im Kopfwinkel positionieren, dass die Stifte (10) in die entsprechenden
Bohrungen im Druckkopf (14) greifen.
3. Kopfwinkel mit einem Finger leicht auf der Druckwalze halten und korrekte Lage des Druckkopfs im Kopfwinkel
prüfen.
4. Druckkopf mit den Schrauben (9) unter Nutzung der Gewindebohrungen (13) am Kopfwinkel befestigen.
5. Heizzeile mit dem im Lieferumfang des Druckkopfs befindlichen Reinigungstuch säubern.
6. Etiketten und Transferfolie wieder einlegen.
7. Ableitbürste (7) wieder befestigen.
6
9
10
9
10
11
13
14
12
14
13
