Baugruppen wechseln

3.1

Werkzeuge

• Keine abgenutzten oder schadhaften Werkzeuge verwenden.
• Nur Werkzeuge und Testgeräte verwenden, die für die entsprechende Tätigkeit geeignet sind.
Sonderwerkzeug (cab-Eigenfertigung):
• Prüfkörper Transferfolienwickler (cab Artikel-Nummer: 5534199)
Handelsübliche Werkzeuge:
• Kreuzschlitz-Schraubendreher, Größe 1
• Sechskantschlüssel 1,5 mm
• Torx-Schraubendreher TX 20
• Seegerringzange ZGG 0
• Zylindrisches Dynamometer (Federwaage), 0 - 10 N
• Zylindrisches Dynamometer (Federwaage), 0 - 25 N
• Maulschlüssel 8 mm
3.2

Kunststoffdeckel demontieren und montieren

Achtung!
!
Beschädigung des Kunststoffdeckels durch unvorsichtige Handhabung.
X Keine Gewalt anwenden.
X Kunststoffdeckel beim Abnehmen oder Aufdrücken nicht verkanten.

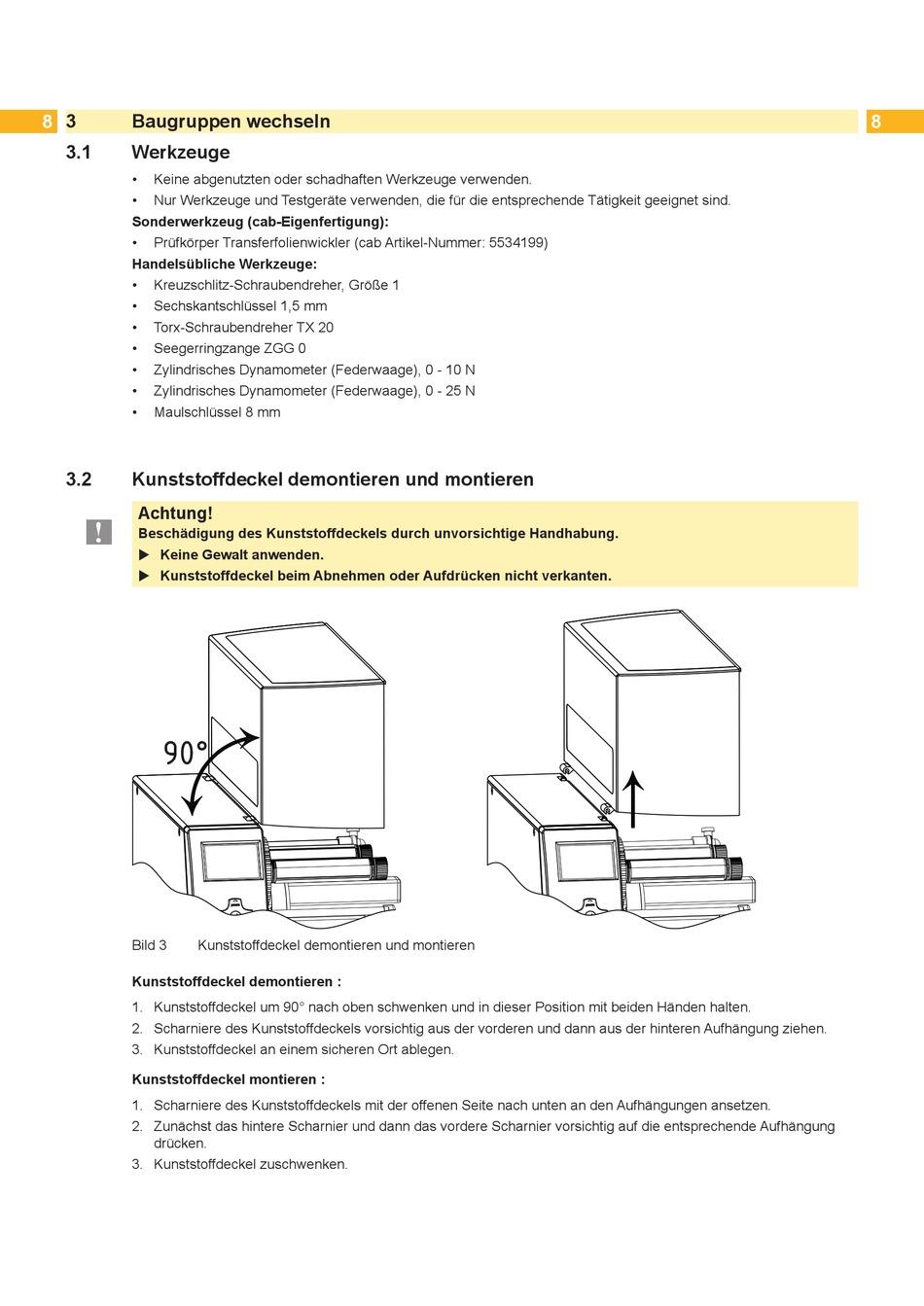

Bild 3 Kunststoffdeckel demontieren und montieren
Kunststoffdeckel demontieren :
1. Kunststoffdeckel um 90° nach oben schwenken und in dieser Position mit beiden Händen halten.
2. Scharniere des Kunststoffdeckels vorsichtig aus der vorderen und dann aus der hinteren Aufhängung ziehen.
3. Kunststoffdeckel an einem sicheren Ort ablegen.
Kunststoffdeckel montieren :
1. Scharniere des Kunststoffdeckels mit der offenen Seite nach unten an den Aufhängungen ansetzen.
2. Zunächst das hintere Scharnier und dann das vordere Scharnier vorsichtig auf die entsprechende Aufhängung
drücken.
3. Kunststoffdeckel zuschwenken.
