3
Baugruppen wechseln
2
1
4

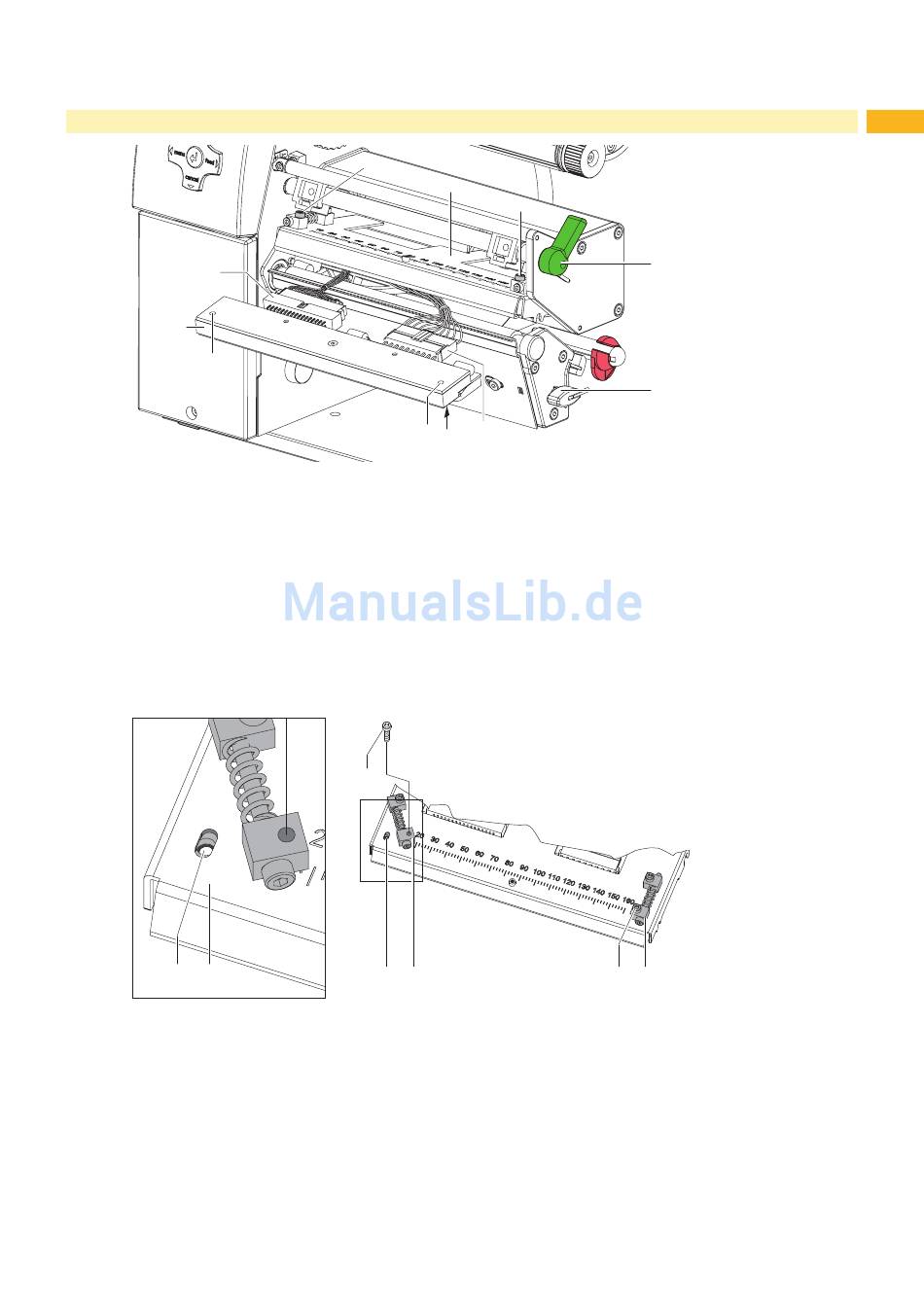

Bild 7
Druckkopfwechsel A6+, A8+
Druckkopf ausbauen
1. Hebel (8) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben.
2. Etiketten und Transferfolie aus dem Drucker nehmen.
3. Sechskantschlüssel (9) aus seiner Halterung nehmen.
4. Kopfwinkel (7) mit einem Finger leicht auf der Druckwalze halten und mit dem Sechskantschlüssel Schrauben (6)
lösen.
5. Kopfwinkel (7) nach oben schwenken.
6. Wenn nötig, Druckkopf aus dem Kopfwinkel (7) lösen.
7. Beide Steckverbindungen (2,3) am Druckkopf lösen.
10
7
Bild 8
Druckkopf einbauen A6+, A8+
Druckkopf einbauen
1. Steckverbindungen (2,3) anstecken.
2. Justageelemente (11) zur Seite drehen um die darunter liegenden Langlöcher (10) freizulegen.
3. Druckkopf in die Druckkopfhalterung stecken und Kopfbaugruppe mit der Hand nach unten drücken und halten.
4. Druckkopf in der Druckkopfhalterung so positionieren, dass die Gewindebohrungen (10) mittig in den Langlö-
chern des Kopfwinkels (7) zu sehen sind.
5. Justageelemente (11) in Ausgangsposition zurück drehen.
6. Schrauben (6) wieder einsetzen und anziehen.
7. Etiketten und Transferfolie wieder einlegen.
6
7
6
3
4
5
6
10 11
8
9
6
11
11
