Baugruppen wechseln
2.1
Werkzeuge
•
Keine abgenutzten oder schadhaften Werkzeuge verwenden.
•
Nur Werkzeuge und Testgeräte verwenden, die für die entsprechende Tätigkeit geeignet sind.
Sonderwerkzeug (cab-Eigenfertigung):
•
Prüfkörper Transferfolienhalter (cab Artikel-Nummer: 5540932)
•
Montagehilfe Kupplung (cab Artikel-Nummer: 5541180)
•
Zylindrisches Dynamometer (Federwaage), 0 - 10 N (cab Artikel-Nummer: 5906108)
Handelsübliche Werkzeuge:
•
Torx-Schraubendreher, Größe TX 10/200
•
Sechskant-Schraubendreher gerade, Größe 2,5
•
Schraubendreher mit paralleler Klinge, Größe 4
•
Flachzange
2.2
Bedienfeld wechseln
i
Hinweis!
Bei einem Austausch des Bedienfeldes B oder P gegen ein Bedienfeld C (Umrüsten auf Messerversion)
muss die Spendekante aus dem Gerät entfernt werden. Bei der umgekehrten Umrüstung ist die Spende-
kante zu montieren ( 2.6 auf Seite 12).
1
2
3
4

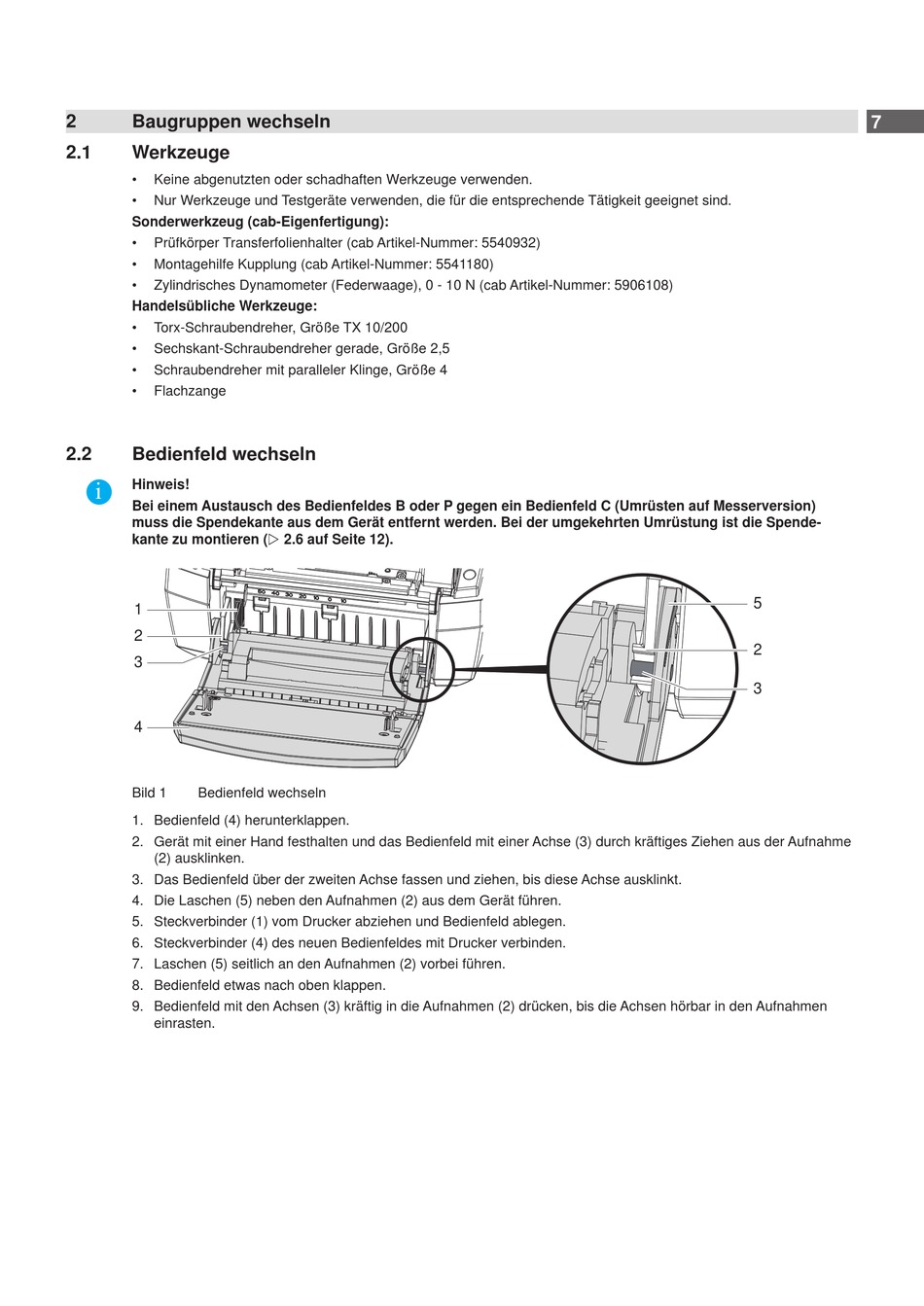

Bild 1
Bedienfeld wechseln
1. Bedienfeld (4) herunterklappen.
2. Gerät mit einer Hand festhalten und das Bedienfeld mit einer Achse (3) durch kräftiges Ziehen aus der Aufnahme
(2) ausklinken.
3. Das Bedienfeld über der zweiten Achse fassen und ziehen, bis diese Achse ausklinkt.
4. Die Laschen (5) neben den Aufnahmen (2) aus dem Gerät führen.
5. Steckverbinder (1) vom Drucker abziehen und Bedienfeld ablegen.
6. Steckverbinder (4) des neuen Bedienfeldes mit Drucker verbinden.
7. Laschen (5) seitlich an den Aufnahmen (2) vorbei führen.
8. Bedienfeld etwas nach oben klappen.
9. Bedienfeld mit den Achsen (3) kräftig in die Aufnahmen (2) drücken, bis die Achsen hörbar in den Aufnahmen
einrasten.
