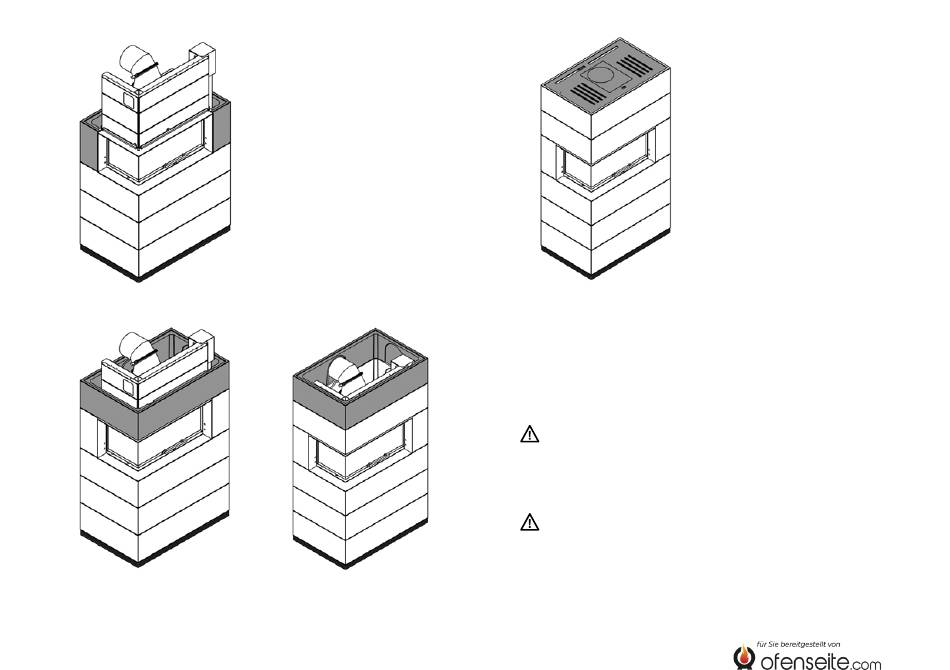

Dann den nicht ganz geschlossenen
Betonstein anlegen. Auf obenliegende
Nut und untenliegende Feder achten!
SIM-Kaminanla gen mit den Kami-
neinsätzen Varia AS-2Lh und Varia
AS-2Rh haben oberhalb des Feuer-
raumes in der Standardausführung zwei
Betonelemente!
13.3 SIM MIT U-FÖRMIGER FEUERRAUMSCHEIBE
Folgende Aufbaureihenfolge wird am Beispiel der SIM Arte U-70h 2/3
dargestellt und gilt exemplarisch für alle Kamineinsätze mit U-förmiger,
hochschiebbarer, Feuerraumtür. Die in den einzeln auszuführenden Arbe-
itsschritten benötigten Bauteile sind jeweils grau markiert.
Wird die Kaminanlage deckenbündig erweitert, ist die Verwendung des
BlendenLastRahmens (BLR) aufgrund der höheren Gewichtslast uner-
lässlich. Ein deckenbündiger Aufbau ohne BlendenLastRahmen (BLR)
ist nicht statthaft!
Ebenfalls muss ein BlendenLastRahmen (BLR) verwendet werden, wenn
die Kamin anlage nach dem Aufbau verputzt oder weiter verkleidet wird!
Das Podest ist an den bestimmungsgemäßen Ort zu platzieren und anhand
der Stellfüße, mit einem Maulschlüssel SW24, waagerecht im 90° Winkel
auszurichten.
D 39
Folglich die beiden oberen Betonmod-
ule und zum Schluss die Topplatte in
die Nut des oberen Betonelementes
auflegen. Die Aussparung zum Öffnen
bzw. Schließen der Zuluft ist dabei nach
vorne gerichtet.
