Brennbare oder zu schützende Wände, die im Strahlungsbereich der
Frontscheibe liegen, müssen geschützt werden. Dies kann durch die Ver-
wendung von nicht brennbaren Materialien oder durch den Einsatz eines
beidseitig hinterlüfteten Strahlungsschutzes (S) an der brennbaren oder zu
schützenden Anbauwand realisiert werden.
Kamineinsätze mit L-förmiger Feuerraumscheibe

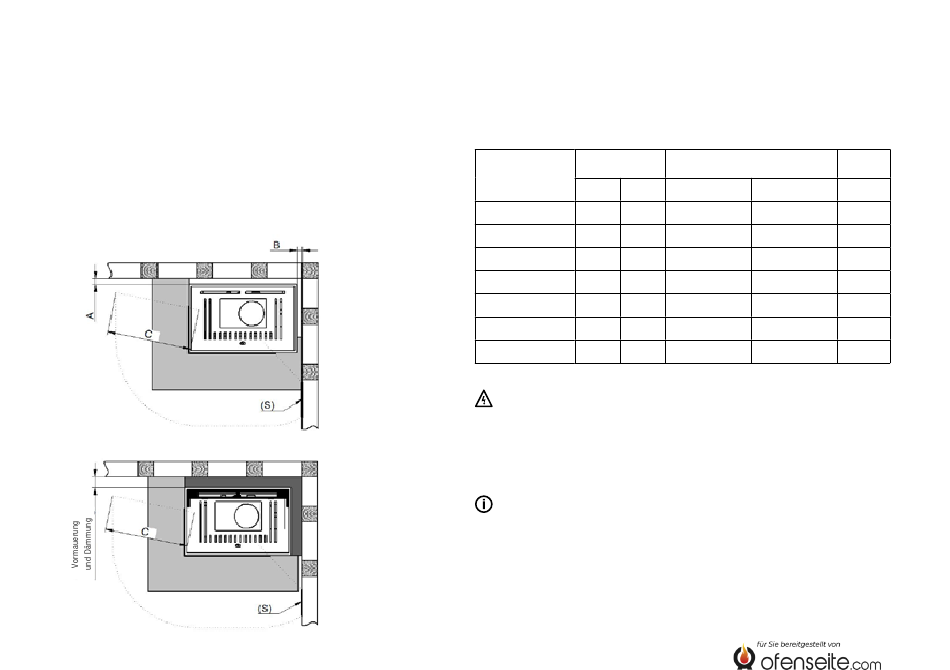

Die Abbildung zeigt eine mögliche Aufbausituation der SIM-Kaminanlage
Varia AS-2Lh und gilt exemplarisch für jede SIM-Kaminanlage mit L-för-
miger Feuerraumscheibe.
Brennbare oder zu schützende Anbauwände, die im Strahlungsbereich der
Frontscheibe liegen, müssen geschützt werden. Dies kann durch die Ver-
wendung von nicht brennbaren Materialien oder durch den Einsatz eines
beidseitig hinterlüfteten Strahlungsschutzes (S) an der brennbaren oder zu
schützenden Anbauwand realisiert werden.
Abstand zur
Spartherm
hinteren Wand
Installation Modules
A
A*
SIM Mini 2LRh
50 mm
0* mm
SIM Varia 2L-55h / H
O
55 mm
0* mm
2
SIM Varia 2R-55h / H
O
55 mm
0* mm
2
SIM Varia 2Lh / H
O
50 mm
0* mm
2
SIM Varia 2Rh / H
O
50 mm
0* mm
2
SIM Varia AS-2Lh
50 mm
0* mm
SIM Varia AS-2Rh
50 mm
0* mm
* Wandbündige Aufbausituation
Nur zulässig bei Verwendung des Strahlschutzbleches (gilt nicht für
H
0-Anlagen!) innerhalb der SIM-Kaminanlage und entsprechender
2
Vormauerung mit Dämmung! Siehe Punkt „11.1.2 SIM deckenbün-
dig" und „11.1.3 SIM wandbündig deckenbündig"!
Maßangaben gelten ab Außenkante des Betonelementes.
D 16
Mindestabstand B zur
Strahlungs-
seitlichen Wand / zu seitlichen Bauteilen
bereich
brennbar
nicht brennbar
229 mm
0* mm
900 mm
245 mm
0* mm
800 mm
245 mm
0* mm
800 mm
245 mm
0 mm
800 mm
245 mm
0 mm
800 mm
240 mm
0* mm
1300 mm
240 mm
0* mm
1300 mm
C
