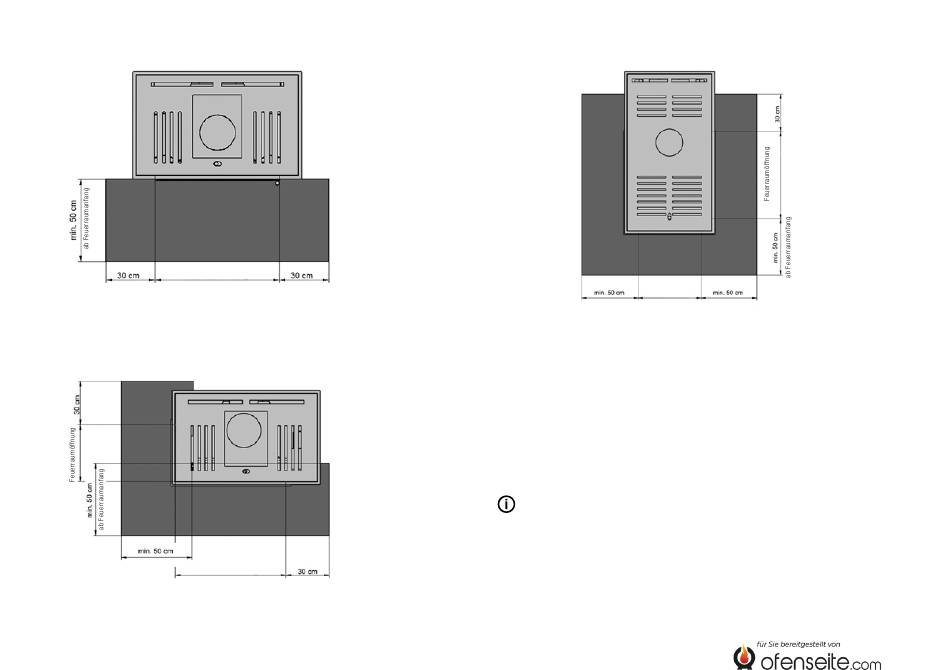

Vorlegeplatte für Kamineinsätze mit gerader Feuerraumscheibe
Feuerraumöffnung
Die Abbildung zeigt eine Aufbausituation des SIM Mini Sh und gilt exempla-
risch für jede SIM-Kaminanlage mit gerader Feuerraumscheibe.
Vorlegeplatte für Kamineinsätze mit L-förmiger Feuerraumscheibe
ab Feuerraumanfang
Feuerraumöffnung
Die Abbildung zeigt eine Aufbausituation des SIM Varia AS-2Lh und gilt
exemplarisch für jede SIM-Kaminanlage mit L-förmiger Feuerraumscheibe.
Vorlegeplatte für Kamineinsätze mit U-förmiger Feuerraumscheibe
Feuerraumöffnung
ab Feuerraumanfang
Die Abbildung zeigt eine Aufbausituation des SIM Arte U-70h und gilt exem-
plarisch für jede SIM-Kaminanlage mit U-förmiger Feuerraumscheibe.

10.2 STRAHLSCHUTZBLECH

Bei wandbündiger Aufstellung an die hintere Anbauwand ist die Kaminanlage
innenseitig mit einem Strahlschutzblech zu versehen. Dieses verhindert,
dass punktuelle Wärmebelastungen entstehen und angrenzende Bauteile
unzulässig erwärmt werden.
Strahlschutzbleche zum wandbündigen Anbau sind als Zubehör optional
erhältlich. Der Einbau wird im Punkt „13.1.1 Montage des optionalen
Strahlschutzbleches" erklärt.
D 12
