Es sind keine Vertiefungen oder Ähnliches vorgesehen. Ebenfalls ist eine
obere Dämmplatte aus Calciumsilikat mit einer Stärke von 60 mm in die Kam-
inanlage einzusetzen, welche die Heizkammer von oben dämmt und somit
die Decke schützt. Diese ist optional und inklusive Aufhängungsvorrichtung
bei uns erhältlich.
Die Platzierung des Zuluftgitters ist so zu wählen, dass zwischen
Oberkante des Gitters und Decke ein Abstand von 500 mm besteht!
Einzuhaltende Abstände zu seitlichen Wänden entnehmen Sie bitte dem
Punkt „11.2.1 SIM Kaminanlage".
SIM-H
O-Kaminanlagen sind nicht zur deckenbündigen Aufstellung geeig-
2
net, da die Revisionsfähigkeit der hydraulischen Armaturen über den Verk-
leidungsdeckel gewährleitstet sein muss!
12. AUFBAU DER SIM K AMINANLAGE
Der Aufbau einer SIM-Kaminanlage ist mit mindestens zwei Personen
vorzunehmen.
Die dargestellten Schritte unter dem Punkt „13. Aufbaureihenfolge" sind
in der vorgegebenen Reihenfolge einzuhalten! Der Aufbau wird exem-
plarisch an je einem Modell mit unterschiedlicher Feuerraumscheibe
dargestellt und kann auf die
anderen Modelle übertragen
werden. Begutachten Sie vor
dem Einbau die Betonelemente
genau und achten Sie auf die
genaue Einbaulage unterein-
ander. Die Betonelemente sind
durch ihre Bauart selbstjus-
tierend und benötigen keine
weiteren Maßnahnahmen zur
Ausrichtung.

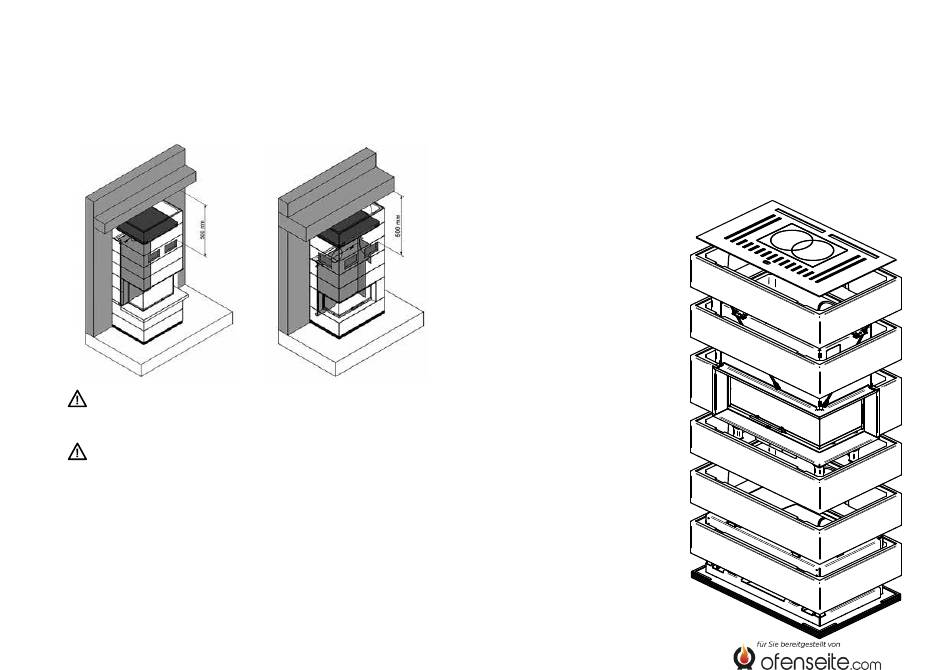

Die Abbildung zeigt die
Kaminanlage
SIM Varia AS-2Rh 3/2
D 23
