Zwischen Raumdecke und Oberkante des letzten Betonelementes ist
aufgrund des Warmluftaustrittes ein Abstand von 500 mm sicher zu
stellen.
Kamineinsätze mit gerader Feuerraumscheibe

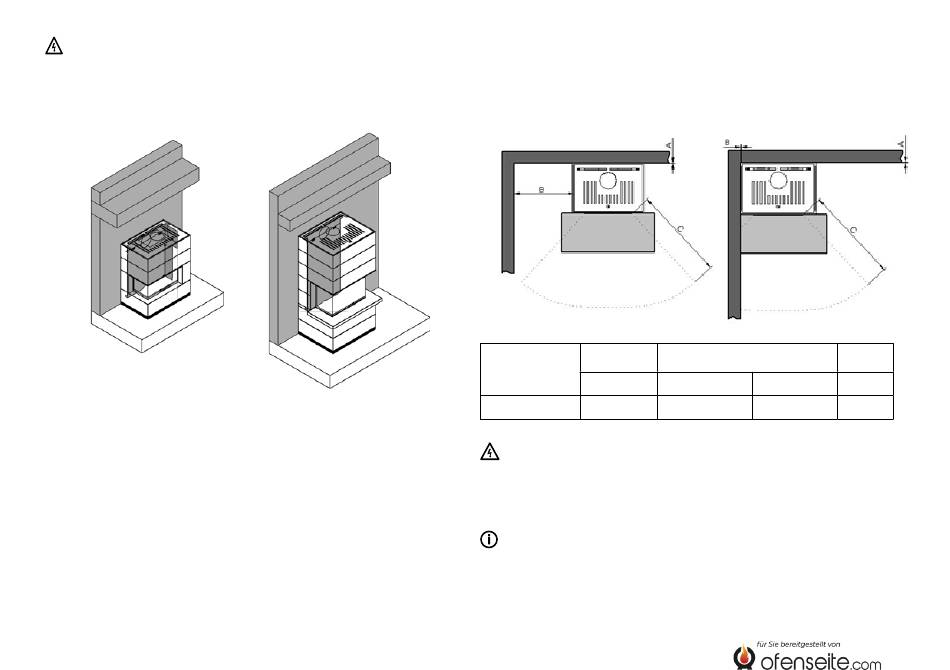

Die Abbildung zeigt eine mögliche Aufbausituation der SIM-Kaminanlage
Mini Sh und gilt exemplarisch für jede SIM-Kaminanlage mit gerader
Feuerraumscheibe.
Abstand zur
Spartherm
hinteren Wand
Installation Modules
A*
SIM Mini Sh
0* mm
* Wandbündige Aufbausituation
Nur zulässig bei Verwendung des Strahlschutzbleches innerhalb der
SIM-Kaminanlage! Siehe Punkt „11.2.2 SIM deckenbündig" und
„11.2.3 SIM wandbündig deckenbündig"!
Maßangaben gelten ab Außenkante des Betonelementes.
D 20
Mindestabstand B zur
Strahlungs-
seitlichen Wand / zu seitlichen Bauteilen
brennbar
nicht brennbar
290 mm
0* mm
bereich
C
1200 mm
