Spartherm SIM Montage- Und Betriebsanleitung Seite 21

Kamineinsätze mit L-förmiger Feuerraumscheibe

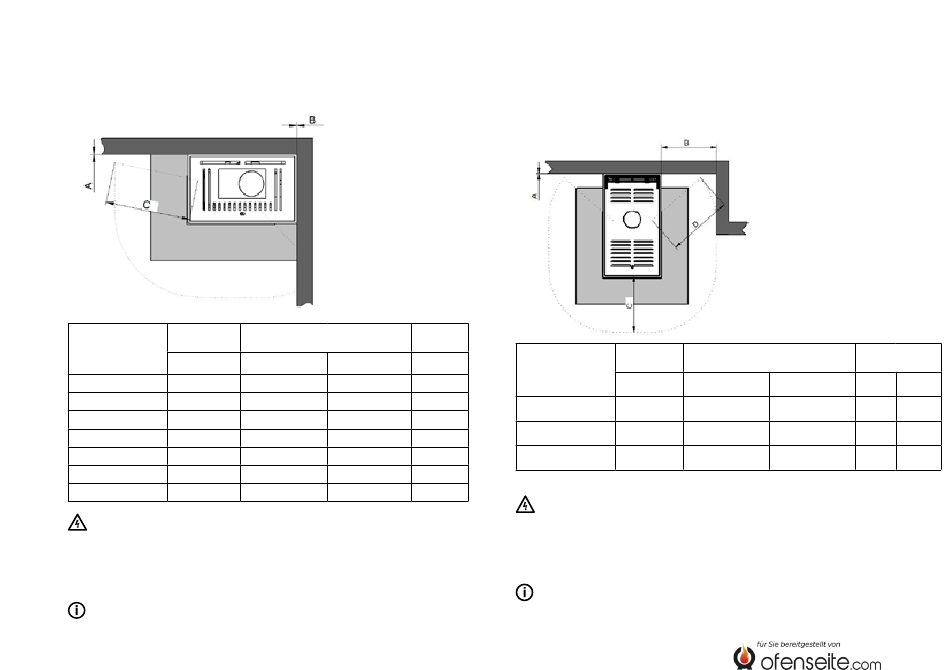

Die Abbildung zeigt eine mögliche Aufbausituation der SIM-Kaminanlage
Varia AS-2Lh und gilt exemplarisch für jede SIM-Kaminanlage mit L-för-
miger Feuerraumscheibe.
Abstand zur
Spartherm
hinteren Wand seitlichen Wand / zu seitlichen Bauteilen
Installation Modules
A*
SIM Mini 2LRh 0* mm
SIM Varia 2L-55h / H O 0* mm
2
SIM Varia 2R-55h / H O 0* mm
2
SIM Varia 2Lh / H O 0* mm
2
SIM Varia 2Rh / H O 0* mm
2
SIM Varia AS-2Lh 0* mm
SIM Varia AS-2Rh 0* mm
* Wandbündige Aufbausituation
Nur zulässig bei Verwendung des Strahlschutzbleches innerhalb der
SIM-Kaminanlage! Siehe Punkt „11.2.2 SIM deckenbündig" und
„11.2.3 SIM wandbündig deckenbündig"!
Maßangaben gelten ab Außenkante des Betonelementes.
Mindestabstand B zur Strahlungs-
bereich
brennbar nicht brennbar C
229 mm 0* mm 900 mm
245 mm 0* mm 800 mm
245 mm 0* mm 800 mm
245 mm 0* mm 800 mm
245 mm 0* mm 800 mm
240 mm 0* mm 1300 mm
240 mm 0* mm 1300 mm
Kamineinsätze mit U-förmiger Feuerraumscheibe
Die Abbildung zeigt eine mögliche Aufbausituation der SIM-Kaminanlage
Arte U-70h und gilt exemplarisch für jede SIM-Kaminanlage mit U-förmiger
Feuerraumscheibe.
Abstand zur
Spartherm
hinteren Wand
Installation Modules
SIM Arte 3RL-60h 0* mm
SIM Arte U-50h 0* mm
SIM Arte U-70h 0* mm
* Wandbündige Aufbausituation
Nur zulässig bei Verwendung des Strahlschutzbleches (gilt nicht für
H 0-Anlagen!) innerhalb der SIM-Kaminanlage! Siehe Punkt „11.2.2
2
SIM deckenbündig" und „11.2.3 SIM wandbündig deckenbündig"!
Maßangaben gelten ab Außenkante des Betonelementes.
D 21
Mindestabstand B zur
seitlichen Wand / zu seitlichen Bauteilen
A* brennbar nicht brennbar
800 mm 150 mm
800 mm 150 mm
1210 mm 150 mm
Strahlungsbereich
C vorne D Seite
800 mm 750 mm
800 mm 800 mm
950 mm 1210 mm
