Das Heben und Positionieren der Betonelemente, wie in den folgen-
den Schritten beschrieben, ist aufgrund des Gewichtes mit mind-
estens zwei erwachsenen Personen auszuführen!

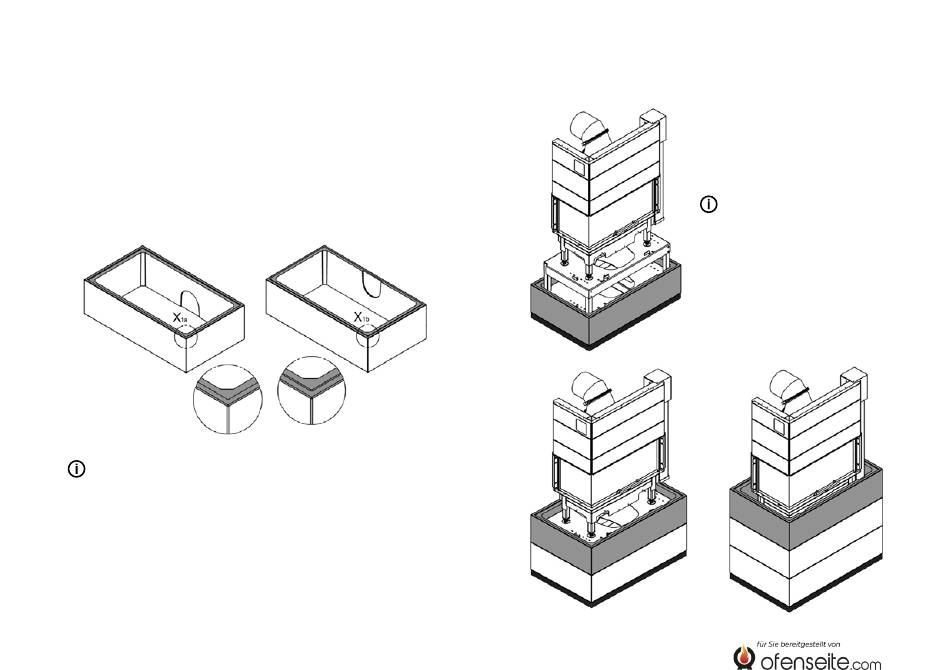

Bitte achten Sie stets auf die Lage der Betonsteine, sodass die Feder des
oberen Steines immer in die Nut des unteren Steines greift. Dabei gilt: Die
Federseite jedes Betonsteines ist stets die Unterseite!
Beispiel am untersten Betonelement, welches auf dem Podest aufliegt
(links: Betonelement von oben | rechts: Betonelement von unten).
Detail X
1a
Wenn gewünscht, können Sie die Betonelemente zur besseren Stabilität
miteinander verkleben. Benutzen Sie dazu Acrylkleber, da dieser Tem-
peraturbeständig ist und nach Fertigstellung des Aufbaus nicht lange
trocknen muss. Um die SIM-Kaminanlage zu einem späteren Zeit-
punkt z.B. wegen Umzug oder Umbau wieder demontieren zu können,
empfehlen wir den Kleber in Punktform und in geeigneten Abständen
aufzutragen.
Hinweis: Die erste Zahl im Namen nach dem Model des Kamineinsatzes,
zeigt an, wie viele Betonelemente unterhalb, die Zahl nach dem ‚/' wie viele
Betonelemente oberhalb des Brennraumes und zu montieren sind.
Detail X
1b
D 37
Beispiel hier:
SIM Varia AS-2Lh 3/2 heißt, es sind 3 Betonmodule unter- und 2 Module
oberhalb des Brennraumes zu montieren.
Nun die ersten drei Betonelemente
vorsichtig über den Kamineinsatz heben
und auf beiden Seiten gleichzeitig und
langsam herab lassen.
Wird die SIM-Kaminanlage mit
dem optionalen Strahlschutzblech
aufgebaut, so ist die Montage des
Strahlschutzbleches in selbiger
Vo r g e h e n s w e i s e w i e i n P u n k t
13.1.1 „Montage des optionalen
Strahlschutzbleches" beschrieben,
auszuführen.
