Maß /
Kamineinsatz
Mini 2LRh
88,5 mm
Varia 2L-55h / H
O
88,8 mm
2
Varia 2R-55h / H
O
88,8 mm
2
Varia AS-2Lh
Varia AS-2Rh

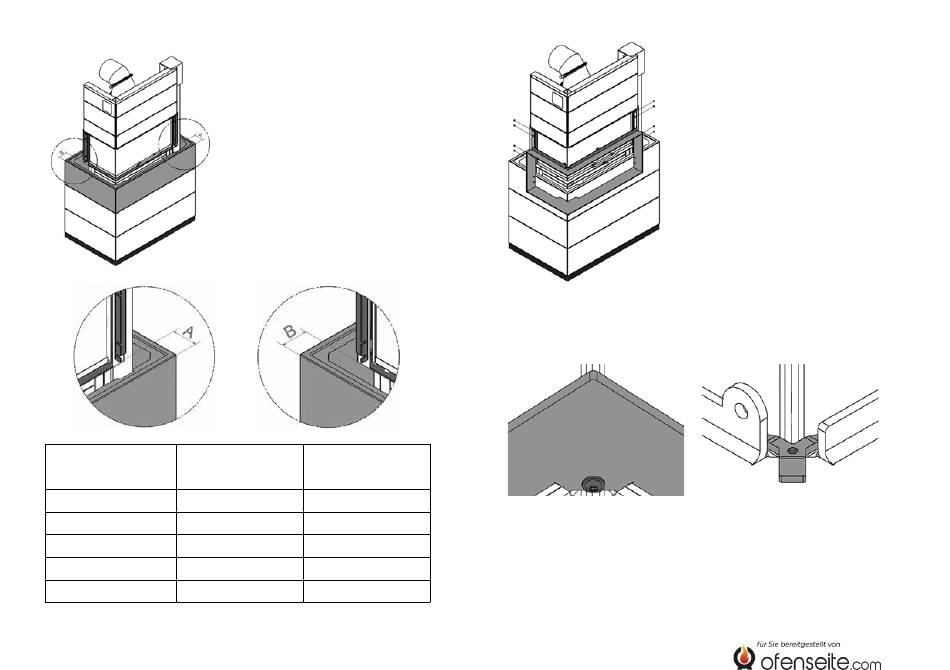

Das Beispiel zeigt einen 2L Kamineinsatz. Für einen 2R Kamineinsatz gelten die Maße spiegelverkehrt!
Um den folgenden Aufbau der Beton-
elemente problemlos fortzuführen, sind
die Abstände vom Betonelement zum
Schweller (Maß A und B) zu überprüfen.
Für die einzuhaltenden Maße siehe fol-
gende Tabelle.
A
B
88,5 mm
88,8 mm
88,8 mm
86 mm
86 mm
86 mm
86 mm
Ansicht Stellschraube von unten
D 38
Zur weiten Montage der Betonelemente,
ist die 6-seitige Blende wieder zu
montieren. Dazu die an der Blende
befestigten Gewindestangen in die
dafür vorgesehenen Aufnahmen an der
Blendenhalterung einführen und mit den
zugehörigen Muttern befestigen.
Mit z.B. einer Wasserwaage prüfen, ob
die Blende gerade positioniert ist. Falls
nicht, die Ausrichtung an der Stells-
chraube mit einem Inbusschlüssel 4
mm nachjustieren. Die Stellschraube
ist unterhalb der oberen Blendenleiste
positioniert.
Ansicht Stellschraube von oben
