Oberkante oberste Lamelle
Wir empfehlen die horizontalen und vertikalen Fluchten zur Ausrichtplatte
nochmals zu überprüfen. Ist die Kollinearität und die korrekte Höhe des
Kamineinsatzes zum Podest dann sicher gestellt, sind beide Muttern der
Stellfüße miteinander zu kontern.

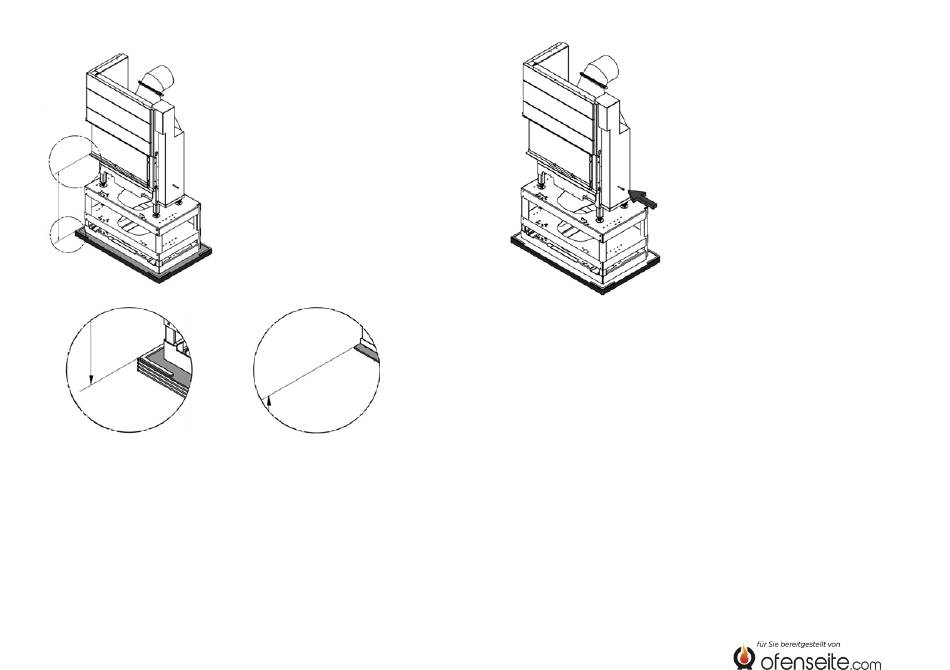

Das Abstandsmaß bezieht sich auf die
Oberkante der oberen Lamelle des
Podestes, bis Oberkante des Schwellers
und ist für Ihren Kamineinsatz der oben
stehenden Tabelle zu entnehmen!
Oberkante Schweller
Die H
O Kamineinsätze müssen vor dem Verkleiden mit dem ersten Betonel-
2
ement wasserseitig an die Heizungsanlage angeschlossen werden.
Bitte beachten Sie die Hinweise zur hydraulischen Anbindung ab Seite 24
dieser Anleitung.
D 36
Die Feststellschraube, die bei hoch-
schiebbaren Kamineinsätzen an dem
G e w i c h t s s c h a c h t / d e n
G e w i c h t s s -
chächten befestigt ist und die Gegenge-
wichte hält, mit einem Schrauben-
schlüssel der Schlüsselweite 13 lösen
und entnehmen. Vor dem Montieren des
ersten Betonelementes ist der einwand-
freie Lauf der hochschiebbaren Feuer-
raumtür zu überprüfen.
