Einzuhaltende Abstände zur hinteren Anbauwand beachten! Siehe Punkt
„11. Brandschutz Aufbausituationen".

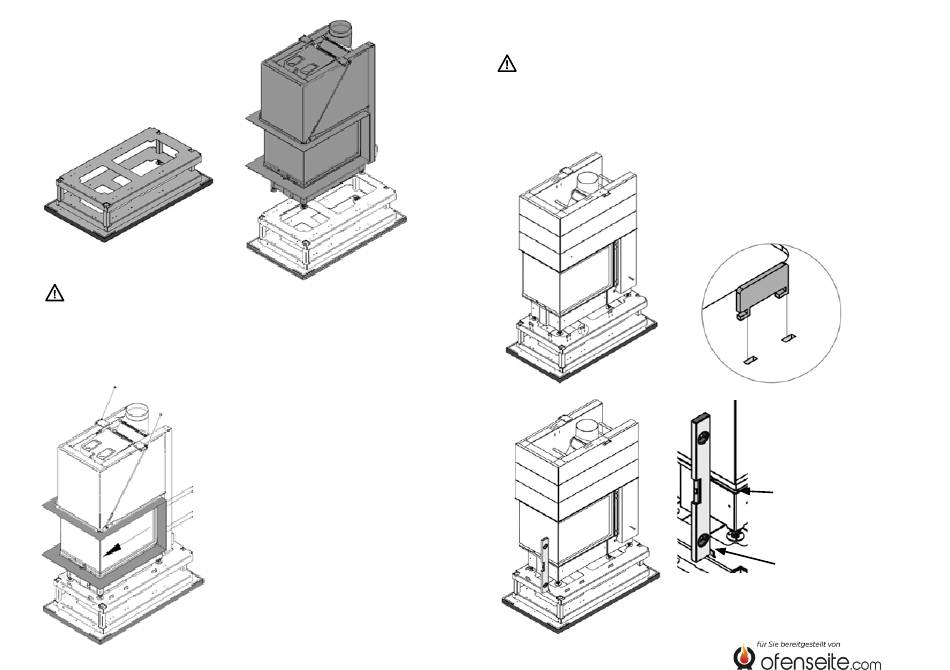

Anschließend den Kamineinsatz, z.B. mit Tragegurten, die um die Vier-
kantrohre der Stellfüße gelegt werden, langsam und vorsichtig auf das
Podest heben.
Zum lotrechten ausrichten des Kaminein-
satzes ist der Schweller die Bezugskante.
Um diesen zu erreichen, muss die Blende
demontiert werden. Hinter der Blende sind
je vier Gewindestifte angebracht, die mit
Muttern in der vorgesehenen Blendenhal-
terung befestigt sind. Die insgesamt acht
Muttern sind mit einem Schraubenschlüs-
sel der Schlüsselweite 10 zu lösen. Dan-
ach ist die Blende vorsichtig nach vorne zu
entnehmen und an einem geeigneten Platz
zu lagern. Achten Sie darauf, dass die
Blende bei diesem Schritt keine Kratzer
oder andere Beschädigungen davon trägt.
Wird die Kaminanlage mit einem BlendenLastRahmen (BLR) verbaut,
erfolgt der Zusammenbau in den selben Schritten. Einzige Ausnahme
ist, dass die Blende nicht, wie auf den folgenden Bildern beschrieben,
oberhalb der Haube befestigt ist, sondern die Zugstangen am Blend-
D 40
enLastRahmen (BLR) montiert werden.
Anschließend die Ausrichtplättchen
sowohl vertikal, als auch horizontal in
die Ausschnitte einsetzten. So lässt
sich der Kamineinsatz, wie nachfolgend
erklärt, passend ausrichten.
Schweller
Ausrichtplatte
