Die Feststellschraube, die bei hochschiebbaren Kamineinsätzen an dem
Gewichtsschacht/den Gewichtsschächten befestigt ist und die Gegenge-
wichte hält, mit einem Schraubenschlüssel der Schlüsselweite 13 lösen und
entnehmen. Vor dem Montieren des ersten Betonelementes ist der einwand-
freie Lauf der hochschiebbaren Feuerraumtür zu überprüfen.
Wird bei Ihrer SIM-Kaminanlage ein BlendenLastRahmen (BLR) verbaut,
so ist dieser nun hinter dem Kamineinsatz auf dem Podest zu platzieren.
Das Heben und Positionieren der Betonelemente, wie in den folgen-
den Schritten beschrieben, ist aufgrund des Gewichtes mit mind-
estens zwei erwachsenen Personen auszuführen!
Bitte achten Sie stets auf die Lage der Betonsteine, sodass die Feder des
oberen Steines immer in die Nut des unteren Steines greift. Dabei gilt: Die
Federseite jedes Betonsteines ist stets die Unterseite!

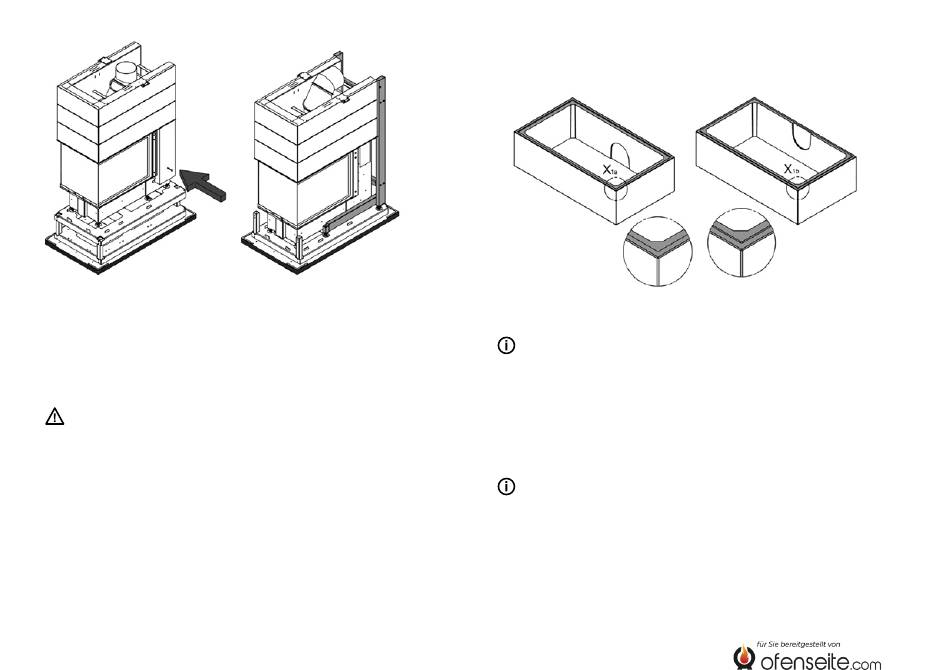

Beispiel am untersten Betonelement, welches auf dem Podest aufliegt
(links: Betonelement von oben | rechts: Betonelement von unten).
Detail X
Wenn gewünscht, können Sie die Betonelemente zur besseren Stabil-
ität miteinander verkleben. Benutzen Sie dazu Acrylkleber, da dieser
Temperaturbeständig ist und nach Fertigstellung des Aufbaus nicht
lange trocknen muss. Um die SIM-Kaminanlage zu einem späteren Zeit-
punkt z.B. wegen Umzug oder Umbau wieder demontieren zu können,
empfehlen wir den Kleber in Punktform und in geeigneten Abständen
aufzutragen.
Wird die SIM-Kaminanlage mit dem optionalen Strahlschutzblech auf-
gebaut, so ist die Montage des Strahlschutzbleches in selbiger Vorge-
hensweise wie in Punkt 13.1.1 „Montage des optionalen Strahlschutz-
bleches" beschrieben, auszuführen.
Hinweis: Die erste Zahl im Namen nach dem Model des Kamineinsatzes,
zeigt an, wie viele Betonelemente unterhalb, die Zahl nach dem ‚/' wie viele
Betonelemente oberhalb des Brennraumes und zu montieren sind.
D 42
Detail X
1a
1b
