Die komplette Steuerung bzw. Steuerelektronik der MINI L.E.D. befindet
sich im MINI L.E.D. Handstück.
Die Aktivierung und die Auswahl des Betriebsmodus erfolgt über die bei-
den Taster A (EIN/AUS) und B (Betriebsmodus) am MINI L.E.D. Hand-
stück.

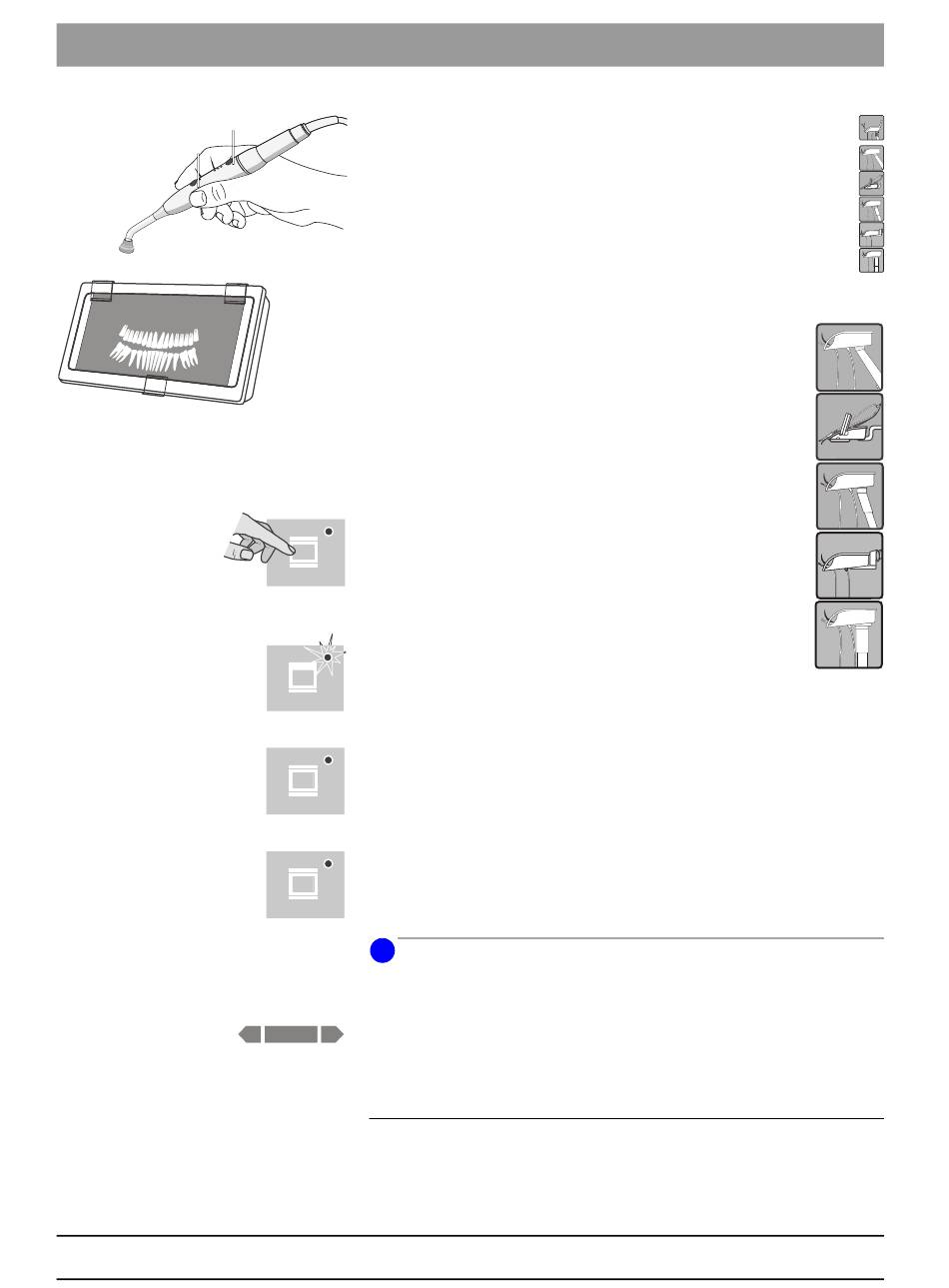

6.10... der Röntgenbildbetrachter
Der Röntgenbildbetrachter wird mit 12 VDC von der Platine ADX
versorgt. Die Groundleitung wird über die Paneelsteuerung AP
(Stecker X3) geschleift.
Bei Betätigung der Röntgenbildbetrachter-Taste wird die Ground-
leitung zum Röntgenbildbetrachter durchgeschaltet bzw. wieder
abgeschaltet.
Eine gelbe Service-LED (V52) leuchtet auf der Platine AP bei ein-
geschaltetem Röntgenbildbetrachter (zu erkennen bei seitlichem
Einblick am EPROM-Ausschnitt).
Mit der Röntgenbildbetrachter-Taste können bei C2
+ +
C5 , M1
steuert werden:
1. Der Röntgenbildbetrachter am Tray-Tragarm,
gesteuert von der Platine WE.
Diese liefert ein Status-Signal über CAN zurück.
Dieses Signal veranlasst die AP-Steuerung,
die grüne LED in der Röntgenbildbetrachter-Taste anzusteu-
ern, wenn die
Platine WE den Röntgenbildbetrachter eingeschaltet hat.
2. Bei PC-Anbindung der Kamera, bzw. Zweitmonitor-Funktion wird ein
RS232-Kommando über die Schnittstelle der Platine CJ an den PC gesen-
det,welches ein WEISSBILD erzeugen kann (Werkseinstellung). Es gibt
keine Status-Rückmeldung, d.h. die grüne LED in der Röntgenbildbe-
trachter-Taste bleibt aus.
3. Röntgenbildbetrachter am Arztelement (nur C2
Mit der Röntgenbildbetrachter-Taste wird immer der Ausgang auf der
Paneelsteuerung AP geschaltet.
Es gibt keine Status-Rückmeldung, d.h. die grüne LED in der
Röntgenbildbetrachter-Taste bleibt aus.
i
HINWEIS
Bei gleichzeitigem Vorhandensein von Röntgenbildbetrachter am Arztele-
ment und PC-Anbindung, bzw. Zweitmonitor wird das WEISSBILD nicht be-
nötigt.
– Im Mode-Dialog gibt es einen Punkt WEISSBILD JA - NEIN (Werkseinstel-
+
Mode
lung ist JA).
Diese Einstellung ist auf NEIN zu ändern, dann ist auch gewährleistet, dass
es zu keinen alternierenden Zuständen zwischen Röntgenbildbetrachter und
WEISSBILD kommt.
+
, M1 drei verschiedene Funktionen gleichzeitig ange-
+ + +
, C3 , C4 ,
+ + + +
/C4 /C5 /M1 ).
