6 Wie funktioniert ...
A
A
KEINE KUEHLLUFT
–
6 – 4
6.4

... der Motor SL / EL 1

Motor aus der Ablage entnehmen.

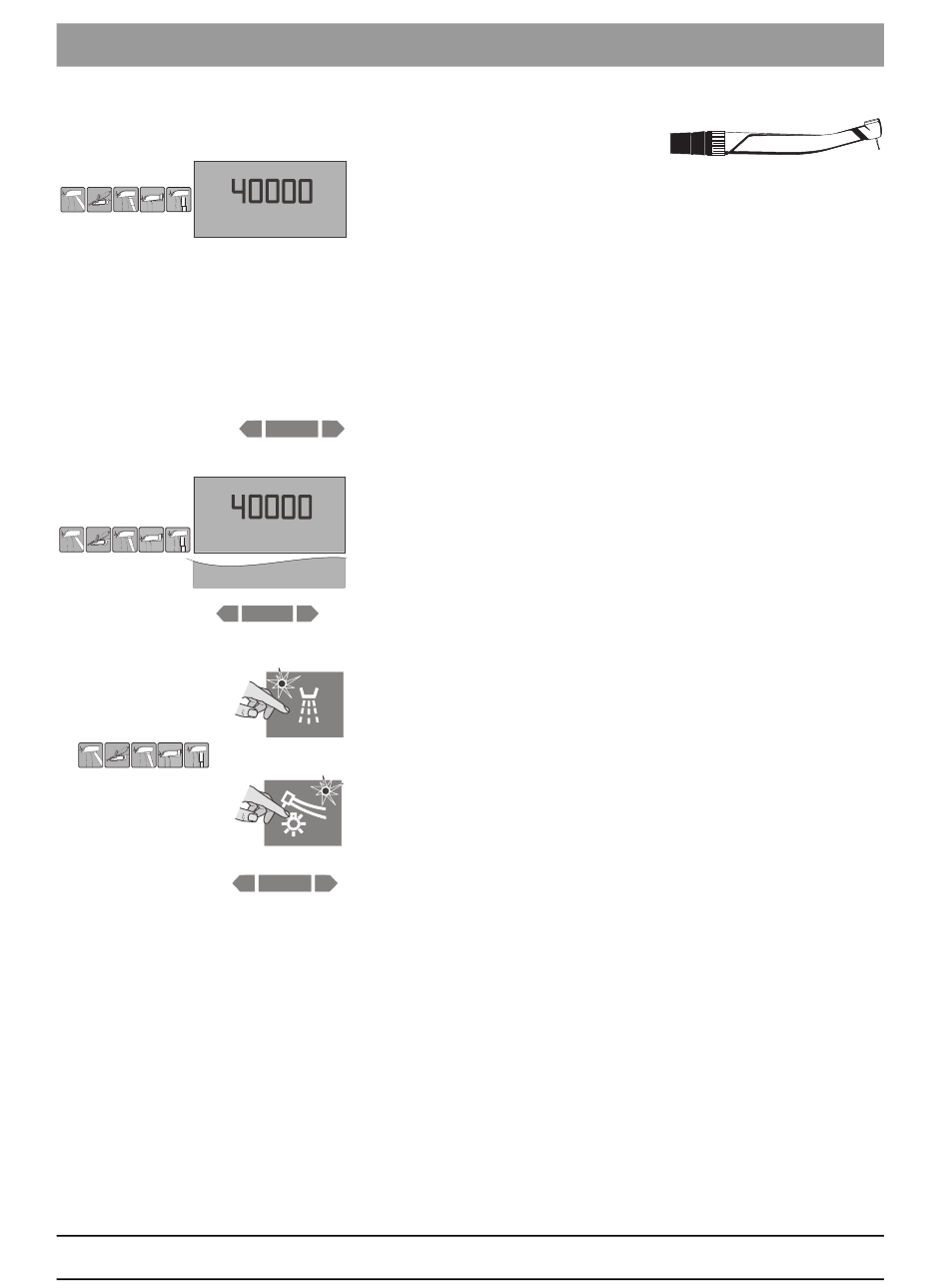

Am LCD-Display des Arztelementes wird die Motoreinstellung angezeigt
RPM
(nur wenn die Platine ADX im Arztelement ein Siromot-Modul als vorhanden
erkennt).
Das dem Motor zugeordnete Baustein-Magnetventil (MV21.1 ... 4) wird akti-
viert (LED V69, V74, V79, V110 auf Platine ADX leuchtet, je nachdem wel-
cher Baustein aktiviert ist).
Das dem Motor zugeordnete Relais für Motor- und Instrumentenspannung
wird aktiviert (LED V57, V60, V63 auf Platine ADX leuchtet, je nachdem wel-
ches Relais aktiviert ist).
Fußschalter S1 betätigen.
Die Platine CJ im Anschlusskasten/Stuhl sendet nun ein CAN-Datensignal an
die Platine ADX im Arztelement und startet den Motor.
– Die Platine ADX sendet jetzt ein CAN-Datensignal an die Platine CJ und
+
Mode
schaltet die Kühlluft (MVP1) für den Motor ein (wenn ein Proportionalventil
installiert ist, mit der unter MODE eingestellten Intensität).
Gibt es ein Problem mit der CAN-Datenkomunikation oder werden die
RPM
Magnet-Ventile als defekt erkannt, wird der Motor nicht gestartet. Bei der Soft-
ware ADX wird zusätzlich der Kühlluftdruck über den Drucksensor P21 abge-
fragt.
Wird der Kühlluftdruck < 0,5 bar erkannt, schaltet ADX die Motorfunktion ab.
Am Display bleibt das Menue für den Motor bestehen und das Display zeigt
– die Meldung "KEINE KÜHLLUFT".
+
Mode
Sprayvorwahl:
Bei Betätigung der Spray-Taste (LED der Ikone leuchtet) wird auf der Platine
AP im Arztelement ein CAN-Datensignal generiert welches zur Platine ADX
gesendet wird. Diese wiederum aktiviert per CAN das Magnetventil MVP3 für
Sprayluft auf der Platine CJ (wenn Fußschalter aktiv).
Instrumentenlichtvorwahl:
Bei Betätigung der Licht-Taste (LED der Ikone leuchtet) wird auf der Platine
ADX die Lichtversorgung aktiviert (wenn Fußschalter aktiv).
Motorfunktionen:
–
+
Mode
EIN / AUS - regelbar ist unter dem Mode-Menue einstellbar.
EIN / AUS:
Regelbar:
Die Motoren bekommen ihre Versorgungsspannung vom Siromot-Modul, wel-
ches von der Platine ADX gesteuert wird.
Bei Betätigung des Fußschalters läuft der Motor mit der pro-
grammierten Drehzahl.
Proportional zur Stellung des Fußschalters (Gaspedal) wird
die Motor-Drehzahl geregelt.
Ist die Funktion regelbar eingestellt, befinden sich die Plati-
nen CJ und ADX, wegen der Fußschalterstellung, in ständi-
gem Datenaustausch.
