8.7

Zeitpunkt der Auswertefallumschaltung

8022184/1G72/2022-05-27 | SICK
Irrtümer und Änderungen vorbehalten
Nationale und internationale Normen fordern oder empfehlen, dass eine Referenz‐
kontur überwacht wird, wenn ein sicherheitsgerichteter Sensor im Vertikalbetrieb zur
Gefahrenstellenabsicherung oder zur Zugangsabsicherung eingesetzt wird.
WARNUNG
Gefahr der Unwirksamkeit der Schutzeinrichtung!
Zu schützende Personen und Körperteile werde bei Nichtbeachtung möglicherweise
nicht erkannt.
• Verwenden Sie eine Kontur der Umgebung als Referenz, um die Schutzeinrichtung
vor versehentlichem Verstellen oder Manipulation zu schützen.

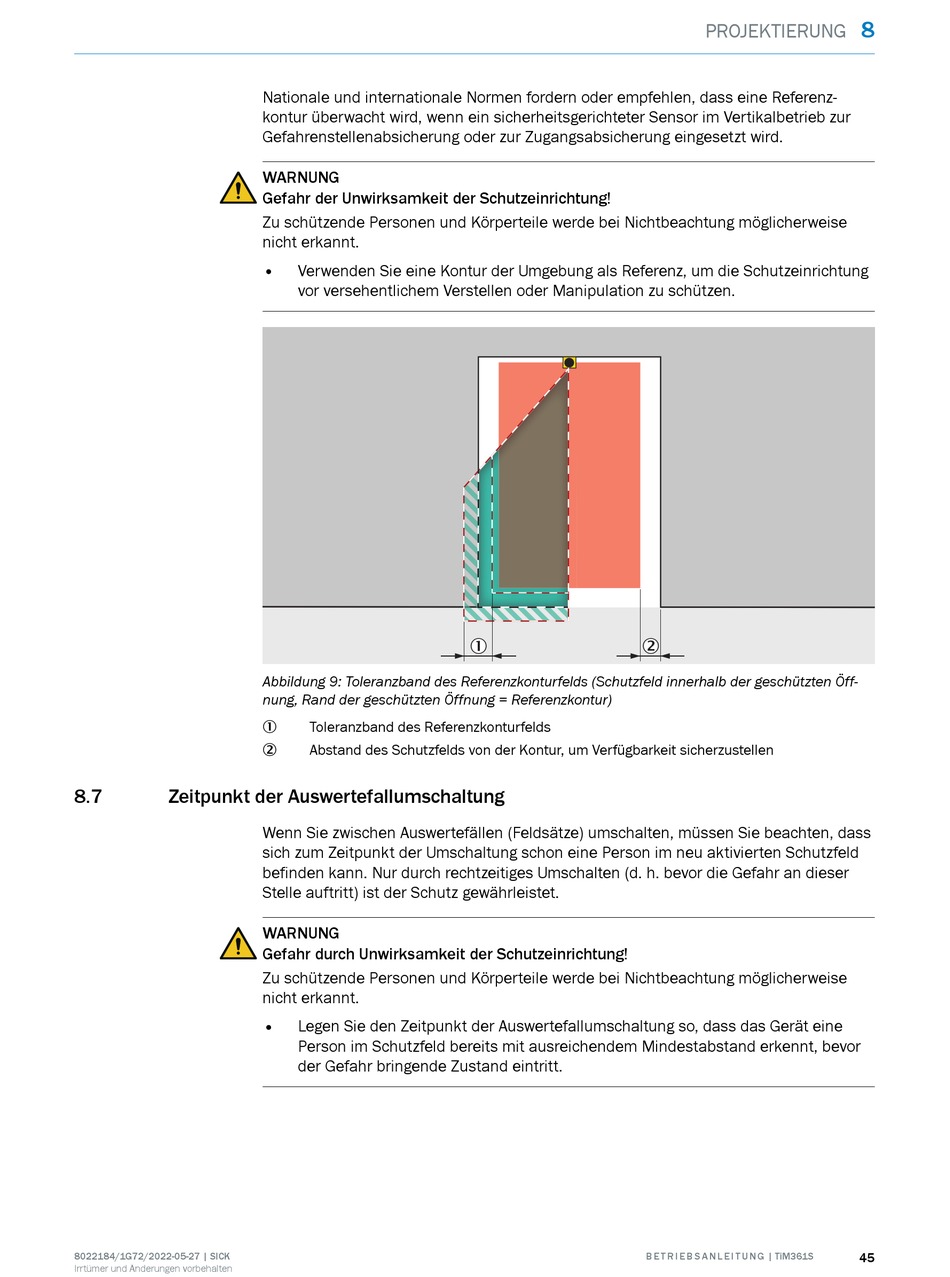

Abbildung 9: Toleranzband des Referenzkonturfelds (Schutzfeld innerhalb der geschützten Öff‐
nung, Rand der geschützten Öffnung = Referenzkontur)
Toleranzband des Referenzkonturfelds
1
Abstand des Schutzfelds von der Kontur, um Verfügbarkeit sicherzustellen
2
Wenn Sie zwischen Auswertefällen (Feldsätze) umschalten, müssen Sie beachten, dass
sich zum Zeitpunkt der Umschaltung schon eine Person im neu aktivierten Schutzfeld
befinden kann. Nur durch rechtzeitiges Umschalten (d. h. bevor die Gefahr an dieser
Stelle auftritt) ist der Schutz gewährleistet.
WARNUNG
Gefahr durch Unwirksamkeit der Schutzeinrichtung!
Zu schützende Personen und Körperteile werde bei Nichtbeachtung möglicherweise
nicht erkannt.
• Legen Sie den Zeitpunkt der Auswertefallumschaltung so, dass das Gerät eine
Person im Schutzfeld bereits mit ausreichendem Mindestabstand erkennt, bevor
der Gefahr bringende Zustand eintritt.
1 2
