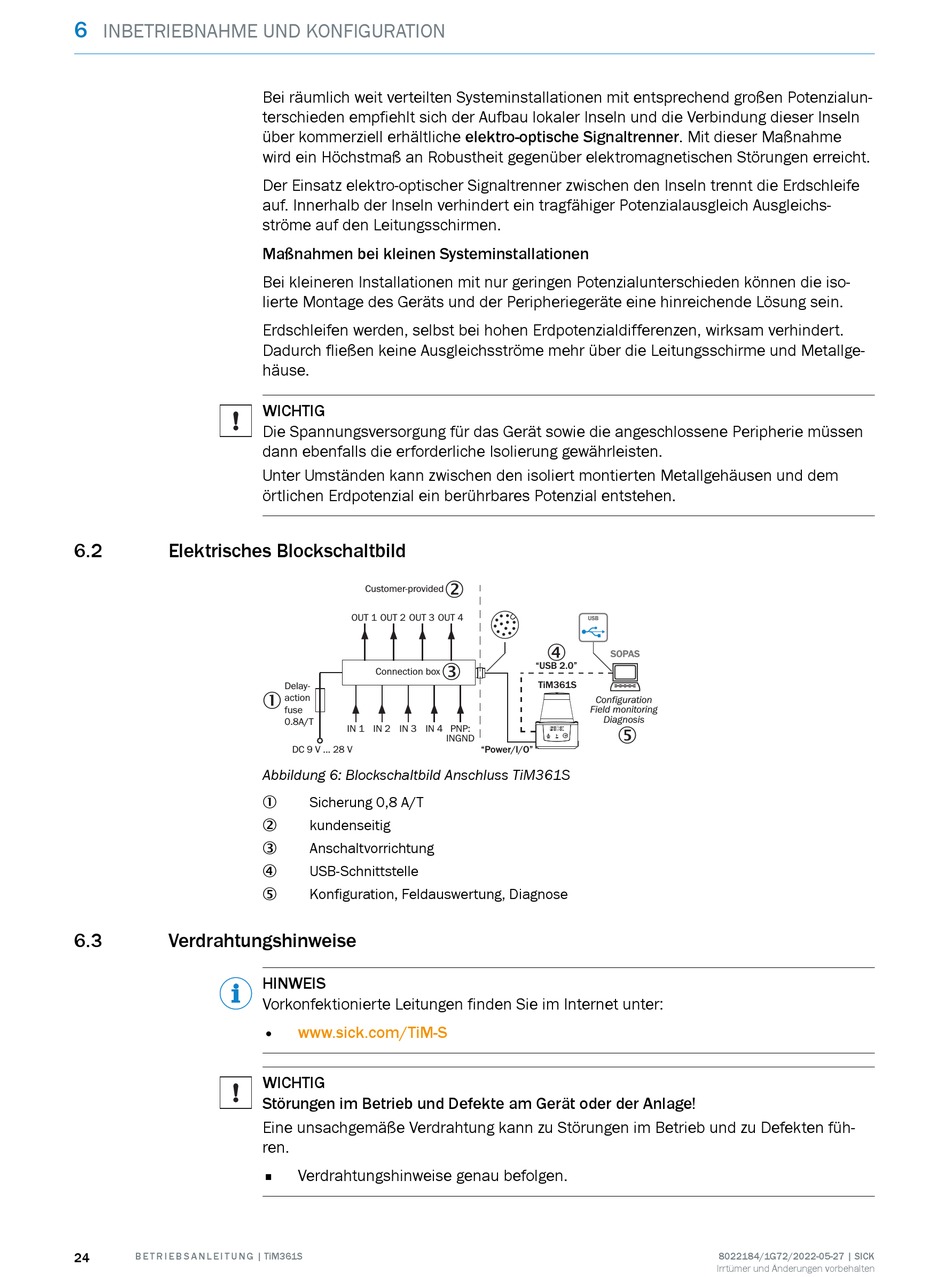

6
INBETRIEBNAHME UND KONFIGURATION
6.2

Elektrisches Blockschaltbild

6.3

Verdrahtungshinweise

24 B E T R I E B S A N L E I T U N G | TiM361S
Bei räumlich weit verteilten Systeminstallationen mit entsprechend großen Potenzialun‐
terschieden empfiehlt sich der Aufbau lokaler Inseln und die Verbindung dieser Inseln
über kommerziell erhältliche elektro-optische Signaltrenner. Mit dieser Maßnahme
wird ein Höchstmaß an Robustheit gegenüber elektromagnetischen Störungen erreicht.
Der Einsatz elektro-optischer Signaltrenner zwischen den Inseln trennt die Erdschleife
auf. Innerhalb der Inseln verhindert ein tragfähiger Potenzialausgleich Ausgleichs‐
ströme auf den Leitungsschirmen.
Maßnahmen bei kleinen Systeminstallationen
Bei kleineren Installationen mit nur geringen Potenzialunterschieden können die iso‐
lierte Montage des Geräts und der Peripheriegeräte eine hinreichende Lösung sein.
Erdschleifen werden, selbst bei hohen Erdpotenzialdifferenzen, wirksam verhindert.
Dadurch fließen keine Ausgleichsströme mehr über die Leitungsschirme und Metallge‐
häuse.
WICHTIG
Die Spannungsversorgung für das Gerät sowie die angeschlossene Peripherie müssen
dann ebenfalls die erforderliche Isolierung gewährleisten.
Unter Umständen kann zwischen den isoliert montierten Metallgehäusen und dem
örtlichen Erdpotenzial ein berührbares Potenzial entstehen.
Customer-provided
OUT 1 OUT 2 OUT 3 OUT 4
Connection box
Delay-
1
action
fuse
0.8A/T
IN 1 IN 2 IN 3 IN 4 PNP:
DC 9 V ... 28 V
Abbildung 6: Blockschaltbild Anschluss TiM361S
Sicherung 0,8 A/T
1
kundenseitig
2
Anschaltvorrichtung
3
USB-Schnittstelle
4
Konfiguration, Feldauswertung, Diagnose
5
HINWEIS
Vorkonfektionierte Leitungen finden Sie im Internet unter:
• www.sick.com/TiM-S
WICHTIG
Störungen im Betrieb und Defekte am Gerät oder der Anlage!
Eine unsachgemäße Verdrahtung kann zu Störungen im Betrieb und zu Defekten füh‐
ren.
Verdrahtungshinweise genau befolgen.
■
2
USB USB
4
SOPAS SOPAS
"USB 2.0"
3
TiM361S
Configuration
Field monitoring
Diagnosis
5
INGND
"Power/I/O"
