3.8 Objektgrößen
8022184/1G72/2022-05-27 | SICK
Irrtümer und Änderungen vorbehalten
Arbeitsbereich
1
Scanning range in m (feet)
14
(45.93)
10
(32.81)
225°
6
(19.69)
2
(6.56)
0
2
(6.56)
6
(19.69)
‒45°
10
(32.81)
14
(45.93)
14 10 6
(45.93) (32.81) (19.69) (6.56)
Range for not safety-related detection:
0.05 m to max. 10 m (32.81 feet)
Range for safety-related detection:
0.05 m to max. 4 m (13.21 feet)
Attention! From the measurement origin up to a distance of
0.05 m (0.17 feet) no objects are detected (blind zone!) over
the entire radial field of view (scanning range of 270°).

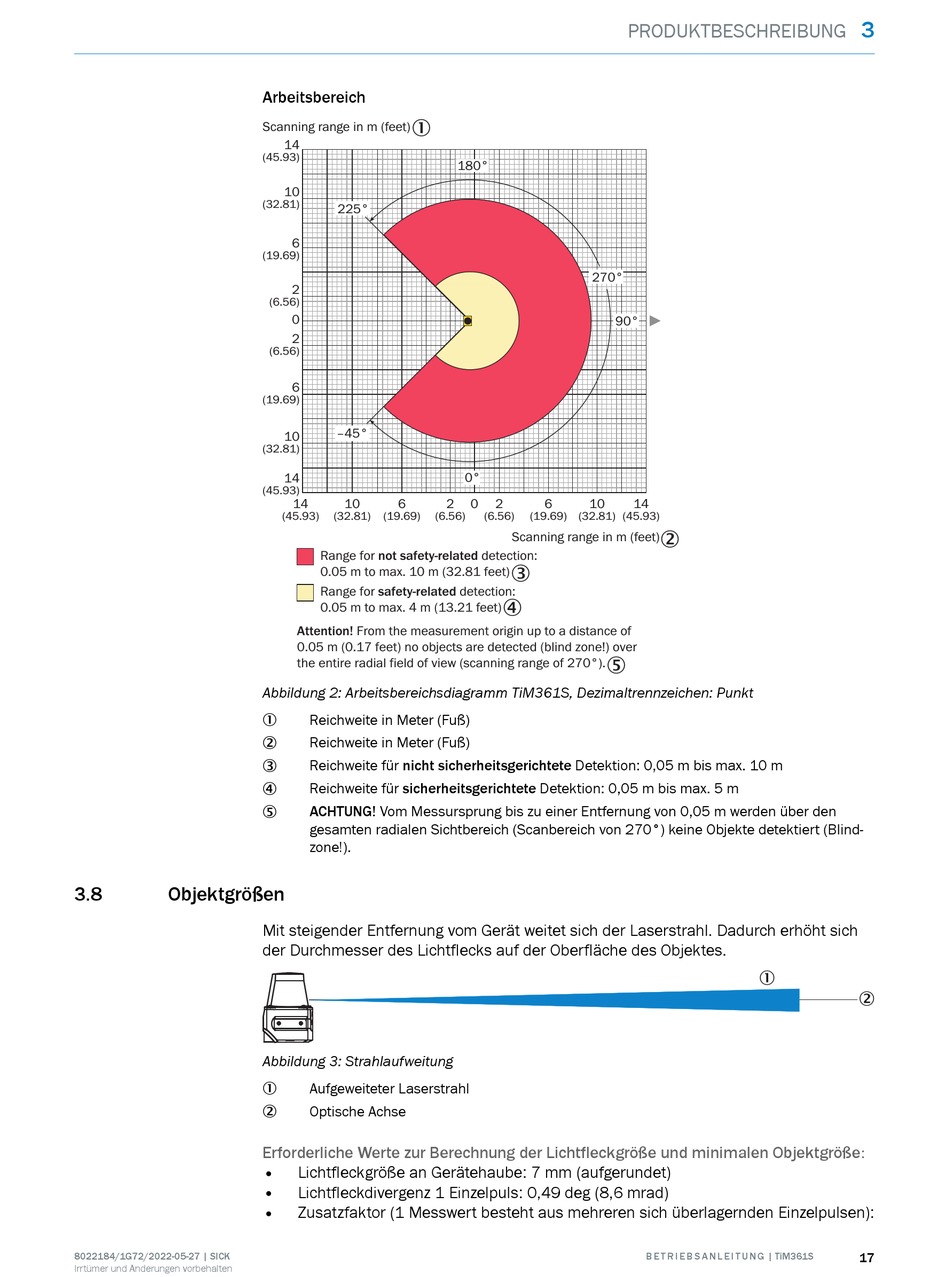

Abbildung 2: Arbeitsbereichsdiagramm TiM361S, Dezimaltrennzeichen: Punkt
Reichweite in Meter (Fuß)
1
Reichweite in Meter (Fuß)
2
Reichweite für nicht sicherheitsgerichtete Detektion: 0,05 m bis max. 10 m
3
Reichweite für sicherheitsgerichtete Detektion: 0,05 m bis max. 5 m
4
ACHTUNG! Vom Messursprung bis zu einer Entfernung von 0,05 m werden über den
5
gesamten radialen Sichtbereich (Scanbereich von 270°) keine Objekte detektiert (Blind‐
zone!).
Mit steigender Entfernung vom Gerät weitet sich der Laserstrahl. Dadurch erhöht sich
der Durchmesser des Lichtflecks auf der Oberfläche des Objektes.
Abbildung 3: Strahlaufweitung
Aufgeweiteter Laserstrahl
1
Optische Achse
2
Erforderliche Werte zur Berechnung der Lichtfleckgröße und minimalen Objektgröße:
• Lichtfleckgröße an Gerätehaube: 7 mm (aufgerundet)
• Lichtfleckdivergenz 1 Einzelpuls: 0,49 deg (8,6 mrad)
• Zusatzfaktor (1 Messwert besteht aus mehreren sich überlagernden Einzelpulsen):
180°
270°
90°
0°
2 0 2 6 10
(6.56) (19.69) (32.81) (45.93)
Scanning range in m (feet)
3
4
5
