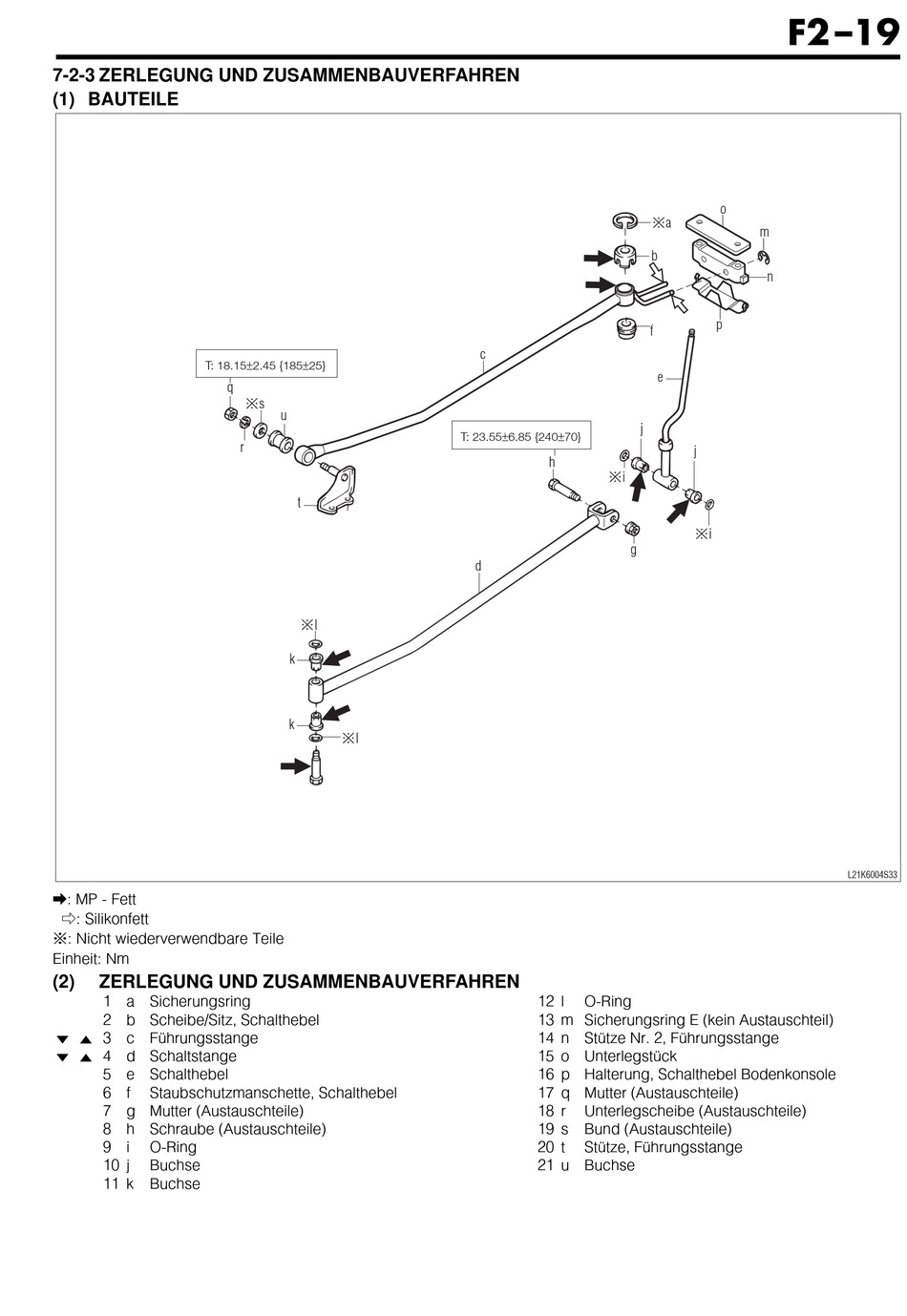

7-2-3 ZERLEGUNG UND ZUSAMMENBAUVERFAHREN
(1) BAUTEILE
T: 18.15±2.45 {185±25}
k: MP - Fett
m: Silikonfett
~: Nicht wiederverwendbare Teile
Einheit: Nm
(2)
ZERLEGUNG UND ZUSAMMENBAUVERFAHREN
1 a Sicherungsring
2 b Scheibe/Sitz, Schalthebel
j i 3 c Führungsstange
j i 4 d Schaltstange
5 e Schalthebel
6 f
Staubschutzmanschette, Schalthebel
7 g Mutter (Austauschteile)
8 h Schraube (Austauschteile)
9 i
O-Ring
10 j
Buchse
11 k
Buchse
q
~s
u
r
t
~l
k
k
~l
c
T: 23.55±6.85 {240±70}
h
~i
g
d
12 l
O-Ring
13 m Sicherungsring E (kein Austauschteil)
14 n Stütze Nr. 2, Führungsstange
15 o Unterlegstück
16 p Halterung, Schalthebel Bodenkonsole
17 q Mutter (Austauschteile)
18 r
Unterlegscheibe (Austauschteile)
19 s
Bund (Austauschteile)
20 t
Stütze, Führungsstange
21 u Buchse
F2 –19
o
~a
m
b
n
p
f
e
j
j
~i
L21K6004S33
