Kapitel 5
8 Kalibrierbildschirme
Bediener
Umfassende Informationen zur Materialkalibrierung finden Sie in Kapitel 6. In diesem Abschnitt
wird die Navigation zwischen den Bildschirmen erläutert. Wenn Sie im Hauptmenü auf die
Schaltfläche „Kalibrierung" tippen, wird eine Liste der angeschlossenen Sensoren angezeigt.
Wählen Sie den zu kalibrierenden Sensor aus, um auf die Kalibrierbildschirme zuzugreifen.
Listenbildschirm „Kalibrierung"
8.1
Sensor Kal.: Zeigt den Namen der aktuellen Kalibrierung im ausgewählten Sensor an, wenn
diese im Hydro-View gespeichert ist und erkannt wird.
Eine Liste aller für den ausgewählten Sensor verfügbaren Kalibrierungen wird angezeigt.
In der Liste wird automatisch ein Bildlauf durchgeführt, wenn sie mehr Kalibrierungen enthält,
als gleichzeitig auf dem Bildschirm angezeigt werden können.
Mit den Bildlauftasten können Sie in der Liste der Sensoren blättern. Eine Kalibrierung kann
auch durch Tippen auf den Namen in der Liste ausgewählt werden.
Neue Kal.: Erstellt eine neue Kalibrierung für den ausgewählten Sensor. Pro Sensor sind
maximal zehn Kalibrierungen zulässig. Wenn es bereits zehn Kalibrierungen gibt, müssen Sie
eine vorhandene Kalibrierung löschen, bevor Sie eine neue Kalibrierung erstellen. Durch
Tippen
auf
Bearbeitungsbildschirm geöffnet.
Kal. löschen: Löscht die ausgewählte Kalibrierung aus dem Hydro-View. Dies wirkt sich nicht
auf die Kalibrierkoeffizienten im Sensor aus.
Kal. bearbeiten: Zeigt den Bildschirm zur Bearbeitung der ausgewählten Kalibrierung an.
In Dat. speichern: Speichert alle Kalibrierungen im Hydro-View in einer Textdatei auf einem
USB-Memorystick.
Zum Sensor schr: Sendet die Koeffizienten für die aktuell ausgewählte Kalibrierung zum
Sensor.
Menü: Kehrt zum Hauptmenü zurück.
Supervisor

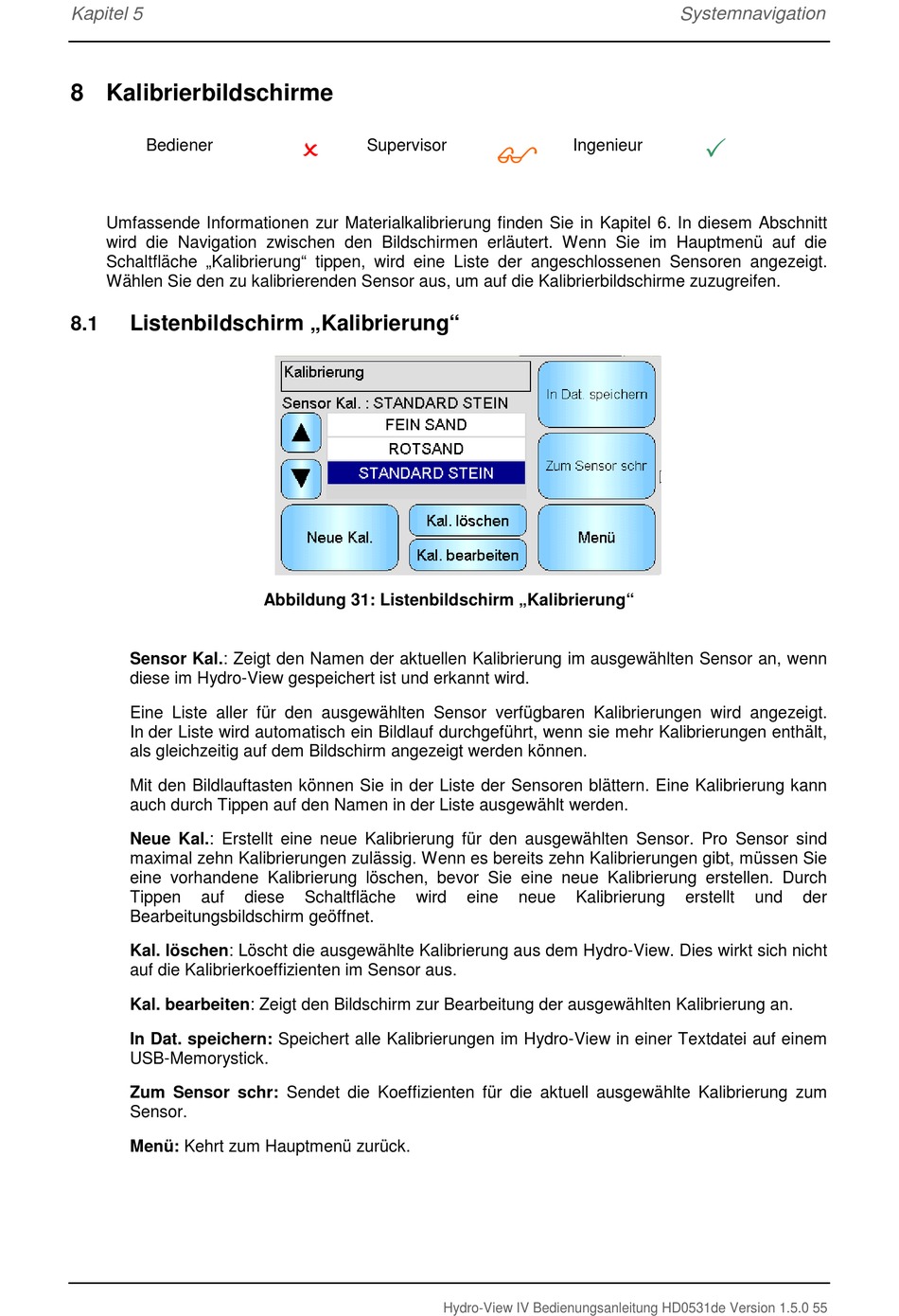

Abbildung 31: Listenbildschirm „Kalibrierung"
diese
Schaltfläche
Ingenieur
wird
eine
neue
Kalibrierung
Hydro-View IV Bedienungsanleitung HD0531de Version 1.5.0 55
Systemnavigation
erstellt
und
der
