3 Bildschirm „Setup anzeigen"
Bediener
Im Bildschirm „Setup anzeigen" wird der ausgewählte Bereich des Übersichtsbildschirms
konfiguriert. Tippen Sie auf einen der Bildschirmbereiche des Übersichtsbildschirms, damit der
Bildschirm „Setup anzeigen" zum Konfigurieren des betreffenden Bereichs eingeblendet wird.
Sensorname gibt den derzeit angezeigten Sensor an. Tippen Sie, um einen anderen
angeschlossenen Sensor auszuwählen.
Sensor Kal. zeigt die aktuelle Kalibrierung im ausgewählten Sensor, sofern diese vom Hydro-
View erkannt wird. Tippen Sie, um eine andere gültige Kalibrierung für diesen Sensor
auszuwählen.
Variable anzeigen gibt den derzeit angezeigten Sensorparameter an. Tippen Sie, um den Wert
zu ändern.
Diagr. anzeigen: Aktivieren Sie dieses Kontrollkästchen, wenn im Übersichtsbildschirm ein
Diagramm angezeigt werden soll. Wenn das Kontrollkästchen nicht aktiviert wird, ist die Anzeige
nummerisch.
Kurvenlänge: Wenn ein Diagramm angezeigt wird, gibt dieser Wert den angezeigten Zeitraum
an (X-Achse).
Kurvenhöhe: Wenn ein Diagramm angezeigt wird, bestimmt dieser Wert den maximalen
Sensorparameterwert, der im Diagramm angezeigt wird (Y-Achse).
Überblick: Kehrt zum Übersichtsbildschirm zurück.
Menü: Greift auf das Hauptmenü zu.
38
Hydro-View IV Bedienungsanleitung HD0531de Version 1.5.0
Supervisor

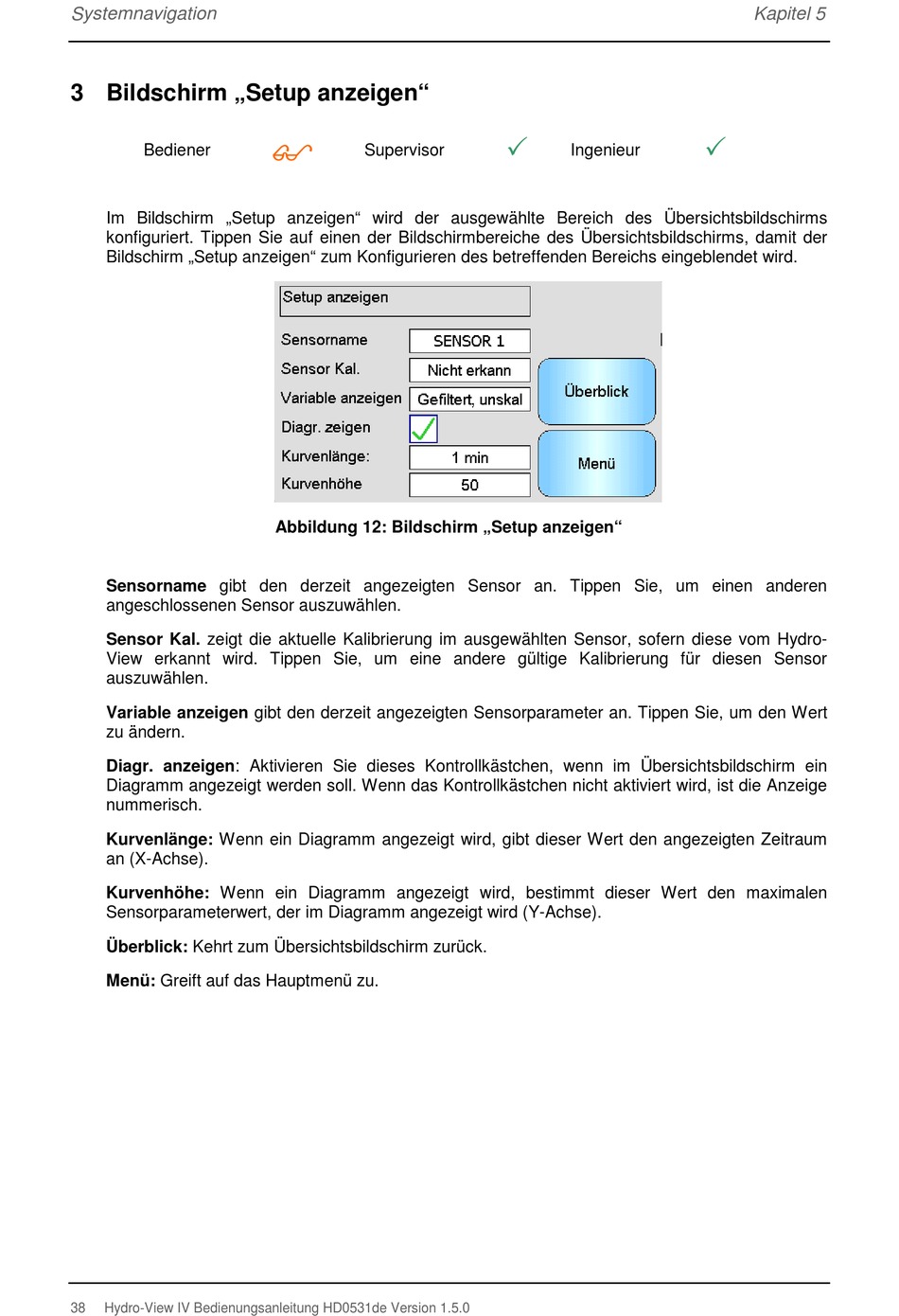

Abbildung 12: Bildschirm „Setup anzeigen"
