Kapitel 3
In diesem Kapitel wird die Konfiguration der Anschlüsse am Hydro-View erklärt und die Gestaltung
und Installation der Verkabelung beschrieben. Diese Verbindungen variieren in Abhängigkeit von den
Konfigurations- und Integrationsanforderungen des Systems.
Der mitgelieferte RS485-Adapter wird mit dem 9-poligen D-Stecker auf der Unterseite des Geräts
verbunden und mit den Befestigungsschrauben gesichert.

Stromanschluss

1 Belegung der Anschlussstifte

Stromanschluss
1.1
Stifte Name
+ +24 V DC
- 0 V
RS485-Adapter
1.2
Stifte Name
A RS485 A
B RS485 B

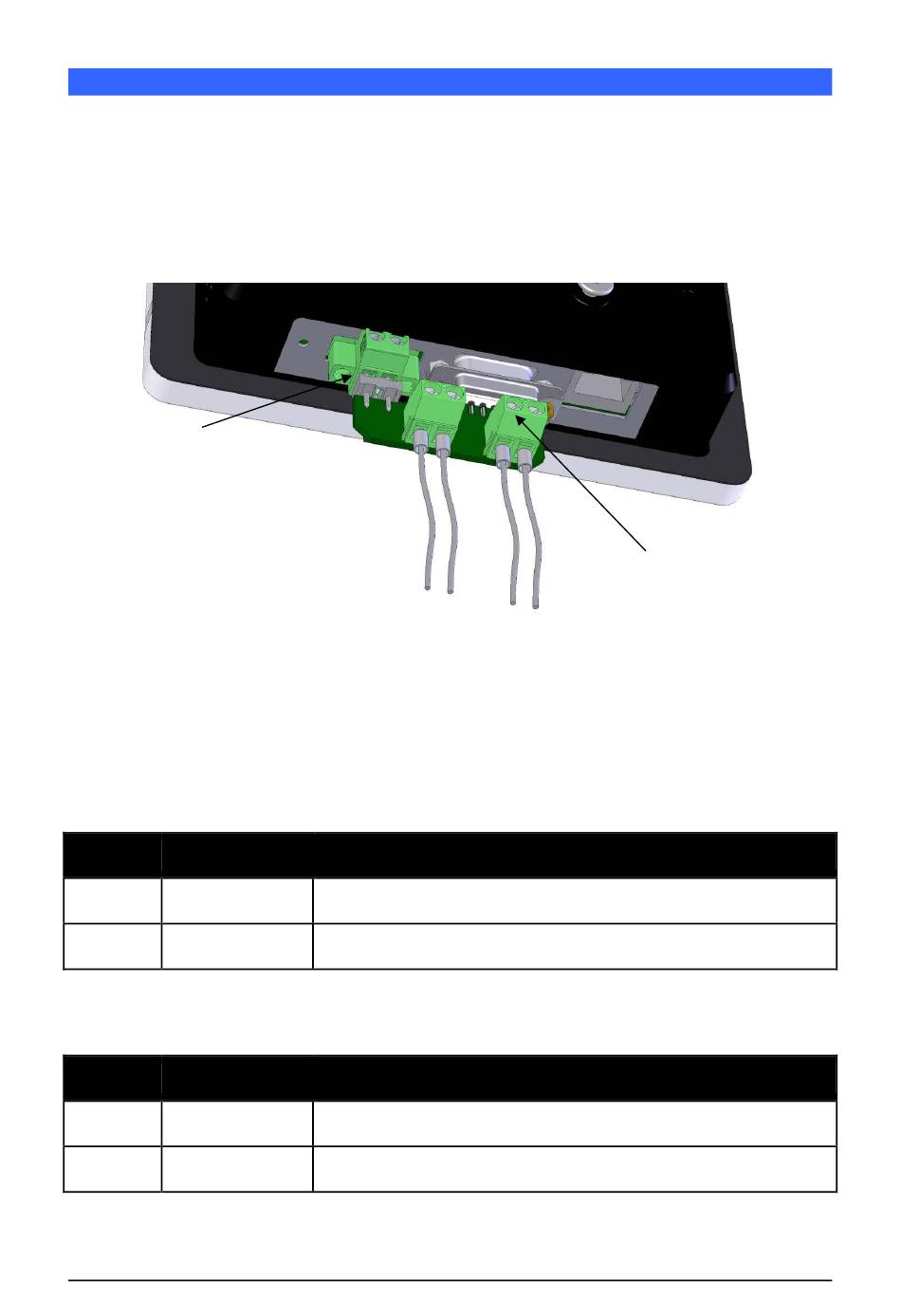

Abbildung 5: Anschließen des RS485-Adapters
Beschreibung
Pluspol der Speisespannung
0 V (Speisespannung)
Beschreibung
RS485 A-Datenleitung
RS485 B-Datenleitung
Elektrische Installation
Hydro-View IV Bedienungsanleitung HD0531de Version: 1.5.0 23
RS485-Adapter
