Kapitel 5
2 Der Übersichtsbildschirm
Der Übersichtsbildschirm ist der vorwiegend zum Anzeigen der Sensordaten verwendete
Bildschirm.
1
3
Der Übersichtsbildschirm kann mit einem, zwei oder vier Anzeigebereichen konfiguriert
werden, die ihrerseits unabhängig voneinander konfiguriert werden können. In der
Standardkonfiguration gibt es einen Anzeigebereich (siehe Abbildung 11). Jeder Bereich kann
zur Anzeige eines beliebigen Messwerts von jedem Sensor – grafisch oder nummerisch –
konfiguriert werden. Für das Layout jedes Bereichs gilt ein Standardformat:
1.
Name des Sensors, der im betreffenden Bildschirmbereich angezeigt wird.
2.
Name des angezeigten Sensormesswerts.
3.
Aktueller Messwert.
Wenn Sie auf den Übersichtsbildschirm tippen, gelangen Sie zum Bildschirm „Setup
anzeigen". Wenn Sie auf einen bestimmten Bereich tippen (z. B. oben links), gelangen Sie
zum Einrichtungsbildschirm für den betreffenden Bereich des Übersichtsbildschirms.
Die Anzahl der Anzeigebereiche im Übersichtsbildschirm wird im Systembildschirm
(Abbildung 15) konfiguriert.

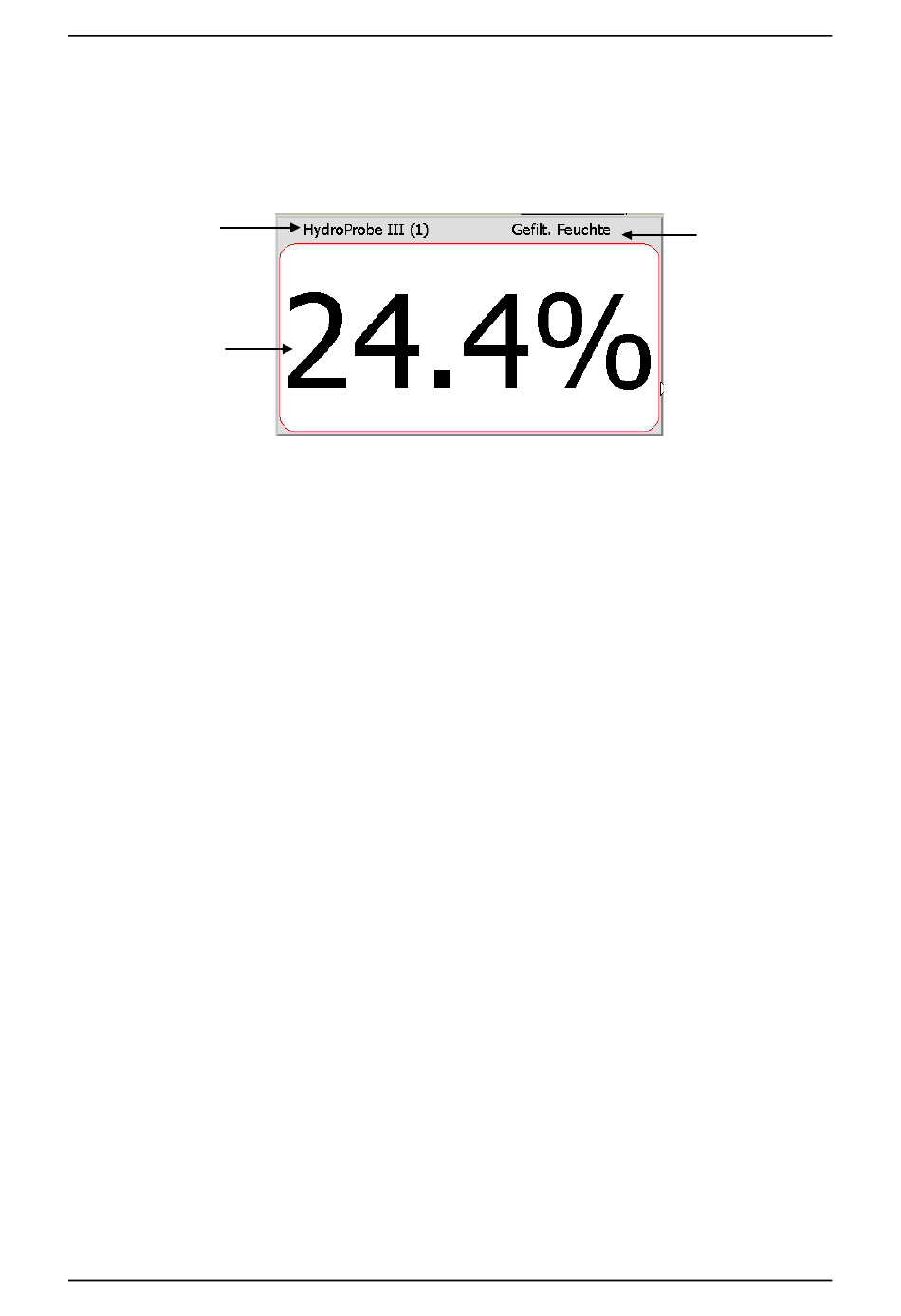

Abbildung 11: Der Übersichtsbildschirm
Hydro-View IV Bedienungsanleitung HD0531de Version 1.5.0 37
Systemnavigation
